精密瓷盒四端子電阻器 (LSQ)
德銘特開爾文 四引腳 四端子 四引線電阻器（LSQ）精密瓷盒系列，適合高功率產品及精密量測應用。
德銘特新開發的精密瓷盒四端子電阻器結合開爾文 ( Kelvin) 配置與 PCB 板安裝性能的優勢，為相對高電流需求提供了超低阻值 (低至 0.01 ohm) 的選擇。
在低阻值電阻中，端子的阻值和溫度係數的影響往往是不能忽略的。於實際設計中，應充分考慮這些因素，並使用附加的取樣端子，直接測量金屬材料兩端的電壓。
開爾文四引線配置 (Kelvin four-terminal resistors) 確保電流作用於兩個相對的端子，測量其他兩個端子的感應電壓，避免端子之間的電阻值和溫度係數影響，從而得到更精確的電流測量。
四端子電阻器 ( LSQ) 是德銘特電流檢測電阻器系列的新產品。採用開爾文 Kelvin 配置專業設計，使電流作用於兩個相對的端子，精確測量其它兩個端子的感應電壓。LSQ 系列是專為產品要求低阻值、高精度、及溫度穩定性而設計的。
當今很多應用中需要測量和控製高頻電流，採用開爾文四引線連接配置的優勢，可消除引腳端子間的電阻值及溫度係數對量測系統的影響，分流器的寄生電感參數也得到了大幅改善，避免連接到測試點的端子降低量測的精確性，進而提供產品最終的精密量測值。也同時也避免了傳統電阻（兩引腳型）於低溫度係數及自熱時的阻值飄移。
德銘特 LSQ 系列符合無鉛 及 RoHS 標準。可依客戶的需求生產，提供電流檢測系列低阻分流電阻器的產品。
特殊的阻值、尺寸、規格、及產品最新信息，請與德銘特業務部洽詢。
下載 PDF 版本: 四端子開爾文電阻 (LSQ)。
特性 :
- 點焊和防火結構。
- 優異的抗浪湧性能、及低溫度係數。
- 特殊的無機材料及封裝結構，具有極佳的導熱性和耐潮濕性。
- 開爾文電橋配置 (Kelvin) 四端子電阻器提供超低阻值範圍。
應用 :
- 自動測試設備。
- 電流感測應用。
- 高精密儀器儀表使用。
- 工業，醫療，軍事精密量測設備。

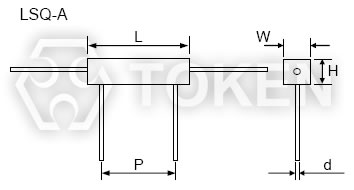

| (LSQ-A) 精密瓷盒四引線電阻器 規格 & 尺寸 (單位: mm) | ||||||||
|
||||||||
| 規格 | 額定功率 (Watts) |
阻值範圍 (Ω) |
尺寸 (單位: mm) | |||||
| L | W±1 | H±1 | P±1 | d±0.5 | ||||
| LSQ-A-3 | 3 | R01~R1 | 22±1.0 | 8 | 8 | 14 | 0.8 | |
| LSQ-A-5 | 5 | R01~R1 | 22±1.5 | 9.5 | 9.5 | 14 | 0.8 | |
| LSQ-A-7 | 7 | R01~R1 | 35±2.0 | 9.5 | 9.5 | 25 | 0.8 | |
| LSQ-A-10 | 10 | R01~R1 | 48±2.0 | 9.5 | 9.5 | 36 | 0.8 | |
| LSQ-A-15 | 15 | R01~R1 | 48±2.0 | 12.5 | 12.5 | 36 | 0.8 | |

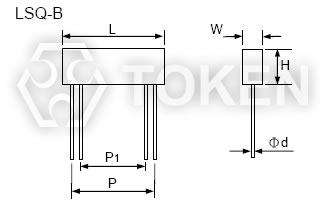

| (LSQ-B) 精密瓷盒四引線電阻器 規格 & 尺寸 (單位: mm) | |||||||||
|
|||||||||
| 規格 | 額定功率 (Watts) |
阻值範圍 (Ω) |
尺寸 (單位: mm) | ||||||
| L±2 | W±1 | H±1 | P±1 | P1±1 | d±0.5 | ||||
| LSQ-B-5 | 5 | R01~R1 | 26 | 5 | 10 | 20 | 12 | 0.8 | |
| (LSQ-C) 精密瓷盒四引線電阻器 規格 & 尺寸 (單位: mm) | |||||||||
|
|||||||||
| 規格 | 額定功率 (Watts) |
阻值範圍 (Ω) |
尺寸 (單位: mm) | ||||||
| L±2 | W±1 | H±1 | P±1 | P1±1 | d±0.5 | ||||
| LSQ-C-10 | 10 | R01~R1 | 18 | 10.5 | 20 | 12 | 5 | 1.0 | |

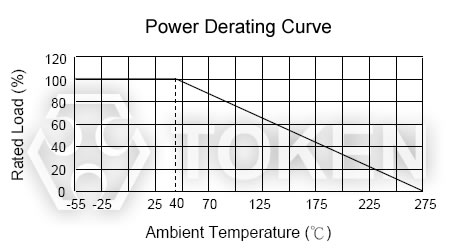

| 精密瓷盒四端子電阻器 (LSQ) 降額曲線 | |
|
| 精密瓷盒四端子電阻器 (LSQ) 性能測試條件 | |||
|
|||
| 測試項目 | 測試方法 | 規格標準 | |
| 阻值範圍 | D(±0.5%), F(±1%), G(±2%), J(±5%) | ||
| 溫度係數 | ±10 ppm/°C, ±20 ppm/°C, ±25 ppm/°C, ±50 ppm/°C | ||
| 操作溫度 | -55°C~275°C | ||
| 最大工作電壓 | (P40°C x R)1/2 | ||
| 端子拉伸強度 | 50N, 10s | ΔR≤±1.0%R | |
| 耐壓試驗 | 1000V, 1 分鐘。 | 外表無明顯損傷。 | |
| 短時間過負載 | 5 倍額定功率，5 秒。 | ΔR≤±4.0%R | |
| 熱沖擊試驗 | -55°C~+275°C，5 次循環, 30 分鐘。 | ΔR≤±5.0%R | |
| 壽命試驗 | 40°C，1000 小時，1.5 小時開，0.5 小時關。 | ΔR≤±5.0%R | |
| 精密瓷盒四端子電阻器 (LSQ) 料號標識 | |||||||||||||||||||||||||||||||||||||
| LSQ-A | - | 15 | R01 | J | P | ||||||||||||||||||||||||||||||||
 |
|
|
|
|
|||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||
