合金貼片分流電阻器 FLM 系列

合金貼片分流電阻器 (FLM)

德銘特電子擴展其表面安裝電流感測 (FLM) 合金分流器,採用向外摺疊及向內摺疊端子設計,鎳銅或錳銅合金衝壓以保持表面安裝結構的優越的電氣特性,具有耐脈衝,高精度特性。

與其他金屬合金電流檢測電阻器製造商不同,德銘特金屬合金貼片電阻 (FLM) 具有一系列優勢,功率可達 4W,5W,和 7W。溫度係數 TCR (20 ~ 50)ppm,公差精度 1%, 2%, 及 5%,用 以提高量測精度。阻值小至 0.0002Ω,是高端電流採樣、取樣應用的首選。

德銘特 (FLM) 適用於電源管理中的所有類型的分壓,電流檢測和脈衝應用,如傳感器、變頻器;用於筆記本電腦的 VRM,用於服務器的 DC / DC 轉換器以及鋰離子電池管理和安全;工業儀錶;和汽車市場的高電流應用,如音頻,傳輸,防抱死制動,和發動機。

德銘特電子採用現代技術和生產方法,不斷升級生產設備,提供完整的低阻值的電流檢測元件,及全方面電流感測分流器的產品信息和應用資訊,產品符合 RoHS 要求。可按客戶的要求,訂製長/寬尺寸。特殊的阻值、及產品最新信息,請與德銘特業務部洽詢。

下載 PDF 版本: 合金貼片分流電阻器 (FLM)

特性 :
  1. 溫度係數 TCR ±20ppm/°C,±50ppm/°C。
  2. 電感量小於 10nH (納亨),阻值低至 0.0002Ω。
  3. 額定功率 4W ~ 7W,公差精度±1%,±2%和 ±5%。
應用 :
  1. 電源模塊、通訊系統。
  2. 混合應用的電源電流傳感器、變頻器。
  3. 自動化控制電源、汽車市場的高電流應用。
表面貼裝分流合金電阻器 (FLM) 尺寸規格 (單位:mm)

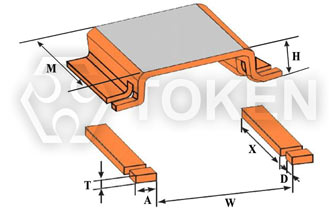

FLM - 向外摺疊 (y) 尺寸圖

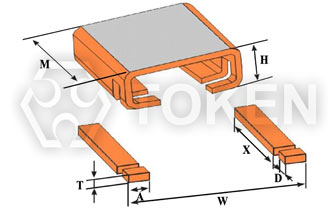

FLM - 向內摺疊 (n) 尺寸圖
FLM - 向外摺疊 (y) 尺寸圖
FLM - 向外摺疊 (y) 尺寸圖
品名 功率 (W) M (mm) W (mm) H (mm) X (mm) D (mm) A (mm) T (mm)
FLM-M-0m20 5 6.6±0.3 6.9±0.3 3.0±0.5 4.8±0.3 0.90±0.3 2.5±0.3 0.7±0.3
FLM-M-0m30 5 6.6±0.3 6.9±0.3 3.0±0.5 4.8±0.3 0.90±0.3 2.5±0.3 1.12±0.3
FLM-M-0m50 5 6.6±0.3 6.9±0.3 3.0±0.3 4.8±0.3 0.90±0.3 2.5±0.3 0.66±0.3
FLM-M-R001 5 6.6±0.3 6.9±0.3 3.0±0.3 4.8±0.3 0.90±0.3 2.5±0.3 0.33±0.3
FLM-K-R002 5 6.6±0.3 6.9±0.3 3.0±0.3 4.8±0.3 0.90±0.3 2.5±0.3 0.50±0.3
FLM-K-R003 4 6.6±0.3 6.9±0.3 3.0±0.3 4.8±0.3 0.90±0.3 2.5±0.3 0.34±0.3
FLM-K-R005 4 3.9±0.3 6.9±0.3 3.0±0.3 2.0±0.3 0.34±0.3 2.5±0.3 0.34±0.3
FLM-K-R010 7 6.1±0.3 15.9±0.3 3.0±0.3 4.2±0.3 0.90±0.3 2.5±0.3 0.30±0.3
貼片合金分流電阻器 (FLM) 表面溫度曲線
表面溫度曲線圖
表面溫度曲線圖

貼片合金分流電阻器 (FLM) 表面溫度曲線
表面溫度曲線圖
表面溫度曲線圖
合金貼片分流電阻器 (FLM) 環境測試
測試項目 規格標準 測試方法
冷熱循環 ±0.5% JESD22
(-55°C 到 +125°C) 1000次。靜置 24±2 小時後量測。
高溫測試 ±0.5% MIL-STD-202
1000小時 於T=125°C未通電。靜置 24±2 小時後量測。
耐濕測試 ±0.5% MIL-STD-202
未通電 t=24 小時/次,不含 7a 和 7b 步驟。靜置 24±2 小時後量測。
濕度測試 ±0.5% MIL-STD-202
1000小時 85°C/85% RH。
備註:指定條件:10% 工作功率。靜置 24±2 小時後量測。
操作壽命 ±0.5% MIL-STD-202
條件 D 穩定狀態 TA=125°C 額定功率。靜置 24±2 小時後量測。
可焊性測試 95% 覆蓋。 J-STD-002C
245°C±5°C, 5s+0.5s/-0。
耐焊性測試 ±0.5% MIL-STD-202
260°C±5°C, 10s±1s。靜置 24±2 小時後量測。
短時間過負載 ±0.5% MIL-STD-202
5 倍額定功率 5秒。靜置 24±2 小時後量測。
熱衝擊測試 ±1% MIL-STD-202
-55°C/+125°C, 300次循環, 最大傳輸時間 20秒, 靜置 15 分鐘。
振動測試 ±0.5% MIL-STD-202
5g 20分鐘,3 方向 12 次循環。
備註:用 8"X5" PCB 031" 厚 7" 安裝於較長一邊的相對兩邊角落,固定點位於 2 英寸以內。測試頻率為 10-2000Hz。靜置 24±2 小時後量測。
合金貼片分流器 (FLM) 降額曲線
額定功率 vs 環境溫度 (降額曲線圖)
額定功率 vs 環境溫度 (降額曲線圖)
合金貼片分流器 (FLM) 包裝規格
合金貼片分流器 (FLM) - 模壓帶規格
合金貼片分流器 (FLM) - 模壓帶規格
規格 A/mm B/mm W/mm E/mm F/mm P0/mm P1/mm P2/mm D0/mm T/mm 數量(EA)/支
內尺寸 7.5 8 16 1.75 7.35 6 12 12 1.5 3.8 3000
外尺寸 7.3 12.1 24 1.75 12.2 6 12 12 1.5 3.5 1000
貼片合金分流電阻器 (FLM) 料號標識
FLM 5 M 0m20 F y
型號
FLM
功率
4 4W
5 5W
7 7W
材料
M 錳銅
K 鎳鉻
阻值 (Ω)
0m20 0.0002Ω
0m50 0.0005Ω
R001 0.001Ω
R002 0.002Ω
R010 0.01Ω
阻值公差 (%)
J ±5%
G ±2%
F ±1%
形狀
y 向外摺疊
n 向內摺疊
