厚膜貼片微歐姆電阻器 (CS)
德銘特電子新推出的超小型化、低阻值、電流檢測表面貼裝芯片電阻器家族中 CS 系列產品。這些較小型化的貼片低阻電阻不但可以節省電路板的空間，還可以生產更小型，更輕的產品。
電流感測 CS 新系列補充了德銘特現有的合金貼片電阻 LRC 系列，提供了陶瓷結構的金屬薄膜的低歐姆電阻器，在德銘特多樣化的電流採樣、取樣、錳銅合金、毫歐低阻值電阻器互補下，CS 系列提供給產品設計師更多的選擇，尺寸有 0201, 0402, 0603, 0805, 1206, 2010, 2512, 1225, 3720, 和 7520 的選擇。
專為電流檢測在電力電子系統，完全符合 RoHS 標準，CS 系列適合的應用範圍包括監測功耗和電池壽命；並提供電源輸出和保護；以及消費性電子和汽車產品，如衛星導航系統，手持 PDA 和數字電視機頂盒。
德銘特 CS 系列提供歐姆值低至 1mΩ 以減少功耗，和具有環境溫度操作範圍 -55°C 到 +155°C。
展現寬廣電阻範圍達和良好散熱的特點，且 CS 系列為設計人員提供了增強的功率處理能力，和避免威脅局部加熱結構，使產品在生產更節能。
隨著縮小尺寸、手持和便攜式設備在低電操作的需求不斷增加，設計師將更關註製造商生產更小，更小的電流檢測電阻。
德銘特預期其需求電阻尺寸小型化最新範圍標準會很高。聯系我們與您的特定需求。
下載 PDF 版本: 厚膜貼片微歐姆電阻 (CS)。
特性:
- 阻值範圍從 1mΩ 到 8000mΩ。
- 低溫度係數 TCR ±100 PPM/°C。
- 1W 的尺寸體積可達到 3W 的功率，1225 封裝。
- 高純度的鋁基片，解決高功率的散熱問題。
- 具有高負載額定功率長尺寸電極焊端。
- 100% 無鉛，符合 RoHS 標準。
應用:
- 磁盤驅動器，開關電源。
- 過電流保護的音頻應用。
- 電壓調節模塊（VRM）。
- 便攜式設備（PDA，手機）。
- DC-DC 轉換器，電池組，充電器，適配器。
- 汽車發動機控製，電源管理應用程序。

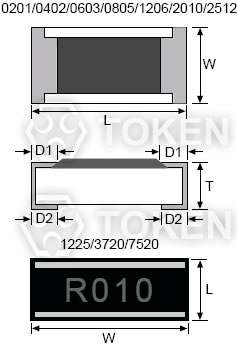

| 結構 & 尺寸 (CS) | |||||||
|
|||||||
| 規格 | L (Unit: mm) | W (Unit: mm) | T (Unit: mm) | D1 (Unit: mm) | D2 (Unit: mm) | 重量 (g) / 1000pcs | |
| CS01 (0201) | 0.60±0.03 | 0.30±0.03 | 0.23±0.05 | 0.12±0.05 | 0.15±0.05 | 0.18 | |
| CS02 (0402) | 1.00±0.05 | 0.50±0.05 | 0.32±0.10 | 0.25±0.10 | 0.20±0.10 | 0.7 | |
| CS03 (0603) | 1.60±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 | 1.99 | |
| CS05 (0805) | 2.00±0.10 | 1.25±0.10 | 0.55±0.10 | 0.30±0.20 | 0.40±0.25 | 5.3 | |
| CS06 (1206) | 3.10±0.10 | 1.55±0.10 | 0.55±0.10 | 0.50±0.30 | 0.40±0.25 | 8.82 | |
| CS13 (1210) | 3.10±0.10 | 2.60±0.15 | 0.55±0.10 | 0.50±0.30 | 0.50±0.25 | 15.5 | |
| CS10 (2010) | 5.00±0.10 | 2.50±0.15 | 0.60±0.15 | 0.60±0.30 | 0.50±0.25 | 27.03 | |
| CS12 (2512) | 6.35±0.10 | 3.10±0.15 | 0.60±0.10 | 0.60±0.30 | 0.55±0.25 | 43.08 | |
| CS12 (2512) 2W (10 ~ 99)mΩ | 6.35±0.20 | 3.15±0.15 | 0.74±0.10 | 0.60±0.30 | 0.55±0.25 | 53.08 | |
| CS12 (2512) 2W (100 ~ 1000)mΩ | 6.35±0.20 | 3.15±0.15 | 0.74±0.10 | 0.60±0.30 | 2.10±0.10 | 53.08 | |
| CS25 (1225) | 3.10±0.15 | 6.30±0.15 | 0.90±0.15 | 0.60±0.30 | 0.80±0.25 | 64.88 | |
| CS37 (3720) | 2.00±0.20 | 3.75±0.20 | 0.60±0.10 | 0.40±0.20 | 0.40±0.20 | 19.96 | |
| CS75 (7520) | 2.00±0.20 | 7.50±0.30 | 0.60±0.10 | 0.40±0.20 | 0.40±0.20 | 35.71 | |
| CS62 (0612) | 1.55±0.10 | 3.10±0.15 | 0.55±0.10 | 0.30±0.15 | 0.45±0.15 | 10.19 | |
| 0603 標示 (CS) | |
| 標示 | 阻值 |
| 1R0 | 1.000Ω |
| R10 | 0.100Ω |
| R01 | 0.010Ω |
| 138 | 0.138Ω |
| 039 | 0.039Ω |
| 標准型-電氣特性 (CS) | ||||||
| 規格 | 額定功率 (at 70°C) |
操作溫度範圍 °C |
阻值公差 (%) |
最大工作電流 (A) |
阻值範圍 (mΩ) |
溫度係數 (PPM/°C) |
| CS01 (0201) | 1/20W | (-55 ~ +155)°C | ±1% ±2% ±5% |
0.70A | 100 - 147 150 - 500 510 - 1000 |
±1000 ±600 ±300 |
| CS02 (0402) | 1/16W | 1.11A | 50 - 100 102 - 500 510 - 1000 |
±400 ±300 ±200 |
||
| CS03 (0603) | 1/10W | 2.23A | 20 - 50 51 - 100 102 - 500 510 - 1000 |
±600 ±400 ±300 ±200 |
||
| CS05 (0805) | 1/8W | 2.50A | 20 - 50 51 - 100 102 -196 200 - 1000 |
±600 ±400 ±300 ±200 |
||
| CS06 (1206) | 1/4W | 5.00A | 10 - 20 21 - 50 51 - 91 100 - 1000 |
±600 ±400 ±300 ±200 |
||
| CS13 (1210) | 1/2W | 7.07A | ||||
| CS10 (2010) | 3/4W | 8.66A | ||||
| CS12 (2512) | 1W | 10.0A | ||||
| CS25 (1225) | 3W | 31.6A | 3 - 5 6 - 20 21 - 30 33 - 8000 |
±300 ±200 ±150 ±100 |
||
| CS37 (3720) | 1W | 10.0A | 10 - 18 20 - 500 |
±300 ±150 |
||
| CS75 (7520) | 2W | ±2%,±5% | 44.7A | 1 - 4 | ±300 | |
| ±1% ±2% ±5% |
5 - 10 11 - 350 |
±200 ±150 |
||||
| CS62 (0612) | 1W | 10.0A | 10 - 27 30 - 91 100 – 499 500 - 1000 |
±600 ±300 ±200 ±100 |
||
| 額定電壓 V = (√ ( P * R ) 或最大工作電壓) 兩數取其低。 德銘特電子可以依客護的需求的規格製造生產。如需更多的資訊，請與德銘特業務部接洽 |
| 高功率型 - 電氣特性 (CS) | ||||||
| 規格 | 額定功率 (at 70°C) |
操作溫度範圍 °C |
阻值公差 (%) |
最大工作電流 (A) |
阻值範圍 (mΩ) |
溫度係數 (PPM/°C) |
| CS02 (0402) | 1/8W | (-55 ~ +155)°C | ±1% ±2% ±5% |
1.56A | 51 - 100 102 - 500 510 - 1000 |
±400 ±300 ±200 |
| CS03 (0603) | 1/8W, 1/5W | 1.98A | ||||
| CS05 (0805) | 1/4W | 2.21A | ||||
| CS06 (1206) | 1/2W | 7.07A | 10 - 20 21 - 50 51 - 91 100 - 1000 |
±600 ±400 ±300 ±200 |
||
| CS13 (1210) | 3/4W | 8.66A | ||||
| CS10 (2010) | 1W | 10.0A | ||||
| CS12 (2512) | 1.5W | 12.2A | ||||
| CS12 (2512) | *2W | 14.1A | ||||
*: 超高功率型
| 低溫度係數型 - 電氣特性 (CS) | ||||||
| 規格 | 額定功率 (at 70°C) |
操作溫度範圍 °C |
阻值公差 (%) |
最大工作電流 (A) |
阻值範圍 (mΩ) |
溫度係數 (PPM/°C) |
| CS05 (0805) | 1/8W | (-55 ~ +155)°C | ±1% ±2% ±5% |
1.11A | 100 - 1000 | ±100 |
| CS06 (1206) | 1/4W | 1.58A | 100 - 1000 | ±100 | ||
| CS13 (1210) | 1/2W | 2.58A | 75 - 1000 | ±100 | ||
| CS10 (2010) | 3/4W | 3.87A | 50 - 1000 | ±100 | ||
| CS12 (2512) | 1W | 7.07A | 20 - 1000 | ±100 | ||
| CS12 (2512) | *2W | 6.32A | 50 - 1000 | ±100 | ||
| CS37 (3720) | 1W | 3.16A | 100 - 500 | ±100 | ||
| CS75 (7520) | 2W | 6.32A | 50 - 350 | ±100 | ||
| 建議焊盤佈局 (超高功率 CS12 系列除外) (CS) | ||||
| 圖片 | 規格 | A | B | C |
 (CS) Recommend Land Pattern |
CS01 | 0.25 | 0.30 | 0.40±0.2 |
| CS02 | 0.50 | 0.50 | 0.60±0.2 | |
| CS03 | 0.80 | 1.00 | 0.90±0.2 | |
| CS05 | 1.00 | 1.00 | 1.35±0.2 | |
| CS06 | 2.00 | 1.15 | 1.70±0.2 | |
| CS13 | 2.00 | 1.15 | 2.50±0.2 | |
| CS10 | 3.60 | 1.40 | 2.50±0.2 | |
| CS12 | 4.90 | 1.60 | 3.20±0.2 | |
| CS25 | 1.20 | 2.00 | 7.00±0.2 | |
| CS37 | 1.00 | 1.80 | 3.90±0.2 | |
| CS75 | 1.00 | 1.80 | 7.60±0.2 | |
| CS62 | 0.60 | 1.00 | 3.20±0.2 | |
| 建議焊盤布局 - 超高功率 CS12 系列 (CS) | ||||
| 規格 | 阻值範圍 | A | B | C |
| CS12 | (10~99)mΩ | 4.90 | 1.60 | 3.20±0.2 |
| CS12 | (100~1000)mΩ | 1.00 | 3.55 | 3.20±0.2 |
| 焊接條件 (CS) | |
|
|
| (1) 回流焊在最高溫度點的時間 260°C：10s (2) 波峰焊在最高溫度點的時間 260°C：10s (3) 烙鐵在最高溫度點的時間 410°C：5s |
IR 回流焊
波峰焊 (流焊)| 降額曲線圖 (CS) | |
|
| 環境測試 (CS) | ||
| 項目 | 規格標準 | 測試條件 |
| 溫度係數 (T.C.R) | 視規格而定 | JIS-C-5201-1 4.8 IEC-60115-1 4.8 -55°C~+125°C, 25°C 是慘考溫度。 |
| 短時間過負載 (Short Time Overload) | ±(0.5%+0.05Ω) | JIS C 5201-1 4.13 IEC 60115-1 4.13 RCWV*2.5 或最大過負荷電壓少於 5 秒。 |
| ±(1.0%+0.05Ω 對於高功率額定值 | ||
| 絕緣性 (Insulation Resistance) | ≥10GΩ | JIS-C-5201-1 4.6 IEC-60115-1 4.6 最大過載電壓 1 分鐘。 |
| 負載壽命 (Endurance) | ±(1.0%+0.05Ω) | JIS-C-5201-1 4.25 IEC-60115-1 4.25.1 70±2°C, RCWV， 70°C， 1.5 小時開 ，0.5 小時關 1000 小時。 |
| 耐濕性 (Damp Heat with Load) | ±(0.5%+0.05Ω) | JIS-C-5201-1 4.24 IEC-60115-1 4.24 40±2°C, 90~95% R.H., RCWV 1.5 小時開，0.5 小時關， 最大工作電壓 1000 小時。 |
| 耐乾旱性 (Dry Heat) | ±(0.5%+0.05Ω) | JIS-C-5201-1 4.23 IEC-60115-1 4.23.2 at +155°C for 1000 hrs |
| 彎曲強度 (Bending Strength) | ±(1.0%+0.05Ω) | JIS-C-5201-1 4.33 IEC-60115-1 4.33 以 3mm 翹曲 5 秒鐘；2010, 2512: 2mm。 |
| 焊接性 (Solderability) | 95% min coverage | JIS-C-5201-1 4.17 IEC-60115-1 4.17 245±5°C for 3 seconds |
| 耐焊溫度 (Resistance to Soldering Heat) |
±(0.5%+0.05Ω) | JIS-C-5201-1 4.18 IEC-60115-1 4.18 260±5°C for 10 seconds |
| 耐電壓 (Voltage Proof) | 無擊穿或閃酪 | JIS-C-5201-1 4.7 IEC-60115-1 4.7 最大 1.42 倍工作電壓，1 分鐘。 |
| 浸析 (Leaching) | 個別浸出區≤5％，總浸出面積≤10%。 | JIS-C-5201-1 4.18 IEC-60068-2-58 8.2.1 260±5°C for 30 秒鐘。 |
| 急速溫度變化 Rapid Change of Temperature |
±(0.5%+0.05Ω) | JIS-C-5201-1 4.19 IEC-60115-1 4.19 -55°C to +155°C, 5 循環。 |
| 額定工作電壓 (RCWV) = √ 額定功率 × 阻值 (Ω) 或最大工作電壓) 兩數取其低。儲存溫度: 15 ~ 28°C; 濕度 < 80%RH; |
| 包裝數量 & 卷盤規格 (CS) | ||||||||
|
||||||||
| 規格 | ΦA (mm) | ΦB (mm) | ΦC (mm) | W (mm) | T (mm) | 紙帶 (EA) | 模壓帶 (EA) | |
| CS01 | 178.0±1.0 | 60.0+1.0 | 13.5±0.7 | 9.5±0.1 | 11.5±1.0 | 10,000Pcs | - | |
| CS02 | 178.0±1.0 | 60.0+1.0 | 13.5±0.7 | 9.5±0.1 | 11.5±1.0 | 10,000Pcs | - | |
| CS03 | 178.0±1.0 | 60.0+1.0 | 13.5±0.7 | 9.5±0.1 | 11.5±1.0 | 5,000Pcs | - | |
| CS05 | 178.0±1.0 | 60.0+1.0 | 13.5±0.7 | 9.5±0.1 | 11.5±1.0 | 5,000Pcs | - | |
| CS06 | 178.0±1.0 | 60.0+1.0 | 13.5±0.7 | 9.5±0.1 | 11.5±1.0 | 5,000Pcs | - | |
| CS13 | 178.0±1.0 | 60.0+1.0 | 13.5±0.7 | 9.5±0.1 | 11.5±1.0 | 5,000Pcs | - | |
| CS10 | 178.0±1.0 | 60.0+1.0 | 13.5±0.7 | 13.5±1.0 | 15.5±1.0 | - | 4,000Pcs | |
| CS12 | 178.0±1.0 | 60.0+1.0 | 13.5±0.7 | 13.5±1.0 | 15.5±1.0 | - | 4,000Pcs | |
| CS12 (2W) | 178.0±1.0 | 60.0+1.0 | 13.5±0.7 | 13.5±1.0 | 15.5±1.0 | - | 2,000Pcs | |
| CS25 | 178.0±1.0 | 60.0+1.0 | 13.5±0.7 | 13.5±1.0 | 15.5±1.0 | - | 2,000Pcs | |
| CS37 | 178.0±1.0 | 60.0+1.0 | 13.5±0.7 | 13.5±1.0 | 15.5±1.0 | - | 2,000Pcs | |
| CS75 | 178.0±1.0 | 60.0+1.0 | 13.5±0.7 | 17.5±1.0 | 19.5±1.0 | - | 2,000Pcs | |
| CS62 | 178.0±1.0 | 60.0+1.0 | 13.5±0.7 | 9.5±0.1 | 11.5±1.0 | 5,000Pcs | - | |
| 紙帶規格 (CS) | |||||||||||
| |||||||||||
| 規格 | A (mm) | B (mm) | W (mm) | E (mm) | F (mm) | P0 (mm) | P1 (mm) | P2 (mm) | ΦD0 (mm) | T | |
| CS01 | 0.38±0.05 | 0.68±0.05 | 8.0±0.20 | 1.75±0.10 | 3.50±0.05 | 4.00±0.10 | 2.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.42±0.20 | |
| CS02 | 0.65±0.10 | 1.15±0.10 | 8.0±0.20 | 1.75±0.10 | 3.50±0.05 | 4.00±0.10 | 2.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.45±0.10 | |
| CS03 | 1.10±0.10 | 1.90±0.10 | 8.0±0.20 | 1.75±0.10 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.70±0.10 | |
| CS05 | 1.60±0.10 | 2.40±0.20 | 8.0±0.20 | 1.75±0.10 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.85±0.10 | |
| CS06 | 1.90±0.10 | 3.50±0.20 | 8.0±0.20 | 1.75±0.10 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.85±0.10 | |
| CS13 | 2.90±0.10 | 3.50±0.20 | 8.0±0.20 | 1.75±0.10 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.85±0.10 | |
| CS62 | 1.90±0.10 | 3.50±0.20 | 8.0±0.20 | 1.75±0.10 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.85±0.10 | |
紙帶規格| 模壓帶規格 (CS) | ||||||||||||
| ||||||||||||
| 規格 | A (mm) | B (mm) | W (mm) | E (mm) | F (mm) | P0 (mm) | P1 (mm) | P2 (mm) | ΦD0 (mm) | ΦD1 (mm) | T | |
| CS10 | 2.80±0.10 | 5.50±0.10 | 12.0±0.30 | 1.75±0.10 | 5.5±0.05 | 4.00±0.05 | 4.00±0.10 | 2.00±0.05 | 1.50+0.10 | 1.4 Min. | 1.00±0.20 | |
| CS12 | 3.50±0.10 | 6.70±0.10 | 12.0±0.30 | 1.75±0.10 | 5.5±0.05 | 4.00±0.05 | 4.00±0.10 | 2.00±0.05 | 1.50+0.10 | 1.4 Min. | 1.00±0.20 | |
| CS12 (2W) | 3.38±0.10 | 6.68±0.10 | 12.0±0.30 | 1.75±0.10 | 5.5±0.10 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.55+0.05 | 1.4 Min. | 1.45±0.20 | |
| CS25 | 3.38±0.10 | 6.68±0.10 | 12.0±0.30 | 1.75±0.10 | 5.5±0.10 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.55+0.05 | 1.4 Min. | 1.45±0.20 | |
| CS37 | 2.50±0.20 | 4.45±0.20 | 12.0±0.30 | 1.75±0.10 | 5.5±0.05 | 4.00±0.05 | 4.00±0.10 | 2.00±0.05 | 1.50+0.10 | 1.4 Min. | 1.20±0.20 | |
| CS75 | 2.50±0.20 | 8.30±0.20 | 16.0±0.30 | 1.75±0.10 | 7.8±0.05 | 4.00±0.05 | 4.00±0.10 | 2.00±0.05 | 1.50+0.10 | 1.4 Min. | 1.20±0.20 | |
模壓帶規格| 料號標識 (CS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CS | 12 | J | TR | G | A | R100 | N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | | | | | | | | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
