敞開式鎳銅合金電阻 取樣電阻 限流電阻 - LRA 系列

取樣限流合金電阻(LRA)

德銘特 (LRA) 敞開式採樣、取樣電低阻值阻器,採用精密鎳銅合金、康銅合金、錳銅合金電阻材料,加長的散熱路徑。

德銘特的敞開式取樣電阻,限流電阻,鎳銅合金電阻,康銅合金電阻,錳銅合金電阻,採樣電阻 (LRA) 系列,因其本身的增強式熱管理能力,在全球市場非常受歡迎。

LRA 電流取樣採樣電阻系列,是專們設計於需要從電路板和焊點作熱轉移的產品應用。可提供功率有 0.5W,1W,和 1.5W。LRA 系列常被應用於電流感應檢測,取樣採樣,反饋系統。其超低電感量適合高頻開關電源,以及浪湧及脈沖保護。

相對於德銘特 LRB 毫歐電阻系列,LRA 精密低阻系列可縮短引線與電路板的間距,相對的增加 PC 板裝配置空間。LRA 敞開式電阻的熱點比傳統的金屬條片式電阻器約高 0.2 度左右。這增加了 LRA 散熱路徑,並減少熱量轉移到焊點和電路。

焊腳型 LRA 高精度取樣、採樣電阻,構造採用高級穩定的鎳銅電阻、康銅電阻、錳銅電阻元件,低電感量;引腳採用電阻片條焊接銅引線,容易焊接,可防止焊料燈吸,導致改變元器件在電路中的電阻值(可高達 30% 阻值變化量),並利用銅引線的超低電阻值特性,確保了阻值不會因外在因素而導致阻值的變化,是高精度電源電流採樣的首選。

正因如此,德銘特 LRA 系列非常適合應用在熱惡劣環境中,包括汽車和航空航天應用,高功率及高電流的電源供應器,以及封閉的空間,通風較差的電路等,如筆記本電腦。

德銘特 LRA 低阻值電阻的額定功率為 1W 至 1.5W 在 70°C,電阻值範圍從 0.1Ω 到 0.003Ω,緊奏的公差精度低至 ±1%。 工作溫度範圍為 -50°C 到 300°C。LRA 系列提供散裝 200 pcs 每包的包裝。

LRA 系列符合無鉛 及 RoHS 標準。德銘特電子可依客戶的需求製造,為客戶提供低阻系列電流感測電阻產品,欲取得最新的產品信息,請與德銘特業務部接洽。

下載 PDF 版本: 採樣取樣電阻器 (LRA)

特性 :
  1. 徑向引線。
  2. 低電感量。
  3. 容易焊接銅引腳。
  4. 100% 無鉛和 RoHS 標準。
  5. ±1%, ±2%, ±5%, ±10% 標準精密公差。
  6. 高穩定性,敞開式金屬片條設計。
應用 :
  1. 電池剩余功率檢測。
  2. 高功率 AC/DC 檢測。
  3. 逆變器和電源供應器。
  4. 汽車,信息反饋系統。
  5. CPU 的驅動控製,電動工具電機控製。
  6. 電源分流器,電流檢測和電流感應。
鎳銅/康銅/錳銅合金電阻 - LRA 系列 電氣特性
規格 LRA 350-009 351-009
351-010
352-009
352-010
352-011
額定功率 P70 W 0.5 1.0 1.5
阻值範圍 Ω R003~R051 R004~R068 R006~R10
E-series   E24≥R010
阻值公差 % ±1, ±2, ±5, ±10
溫度係數 PPM ±25~±100
最大工作電壓 VRMS 適用 LRA 系列
絕緣電壓 (1min.) VRMS Non insulated
絕緣電阻 Ω 不絕緣
線性衰減 °C 70~300(0W)
氣候區域   55/200/56
溫度範圍 °C -50~300
耐熱性 KW-1 200 100 70
Failure rate (Total,max,60% conf. lev.) 10-9 * h-1 Ca.10,Depends on value
連續使用性 (P70,70,1000h) []% ±3.0
耐濕性,穩定狀況下(40°C, 93% r.h., 56d) []% ±0.5
Climatic sequence []% ±0.5
端子強度 []% ±0.5
拉力測試 N 30
耐焊溫度 ( 260°C, 10s ) []% ±0.2 typ.
焊接性 s 2.5 流動性,
IEC 60068-2-20-T
標示   標示阻值
採樣取樣電阻器 - LRA 系列 規格尺寸 (單位: mm)

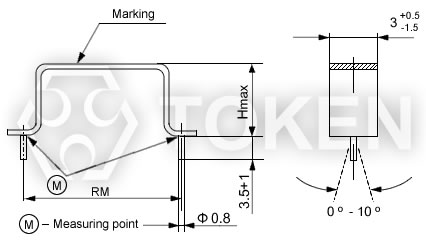

敞開式 (LRA) 鎳銅電阻 取樣電阻 限流電阻 康銅電阻 錳銅電阻器 尺寸圖
敞開式 (LRA) 鎳銅電阻 取樣電阻 限流電阻 康銅電阻 錳銅電阻器 尺寸圖
規格 H max. RM
LRA350-009 6.5 10
LRA351-009 10.5
LRA352-009 17.0
LRA351-010 8.0 15
LRA352-010 14.5
LRA352-010 16.1±1.0 14.5±1.0
LRA352-010 17.1±1.0 14.5±1.0
LRA352-011 12.0 20
結構:為彎曲狀的電阻金屬合金加工而成。兩端焊接銅質端子以確保接觸的穩定性,形成電感量極低又能耐高負載的結構。
鎳銅/康銅/錳銅合金電阻器 - LRA 系列 包裝數量
規格 包裝方式 數量 Pack.-Code
LRA350-009 散裝 200pcs Bulk
LRA351-009
LRA351-010
散裝 200pcs Bulk
LRA352-010
LRA352-011
散裝 200pcs Bulk
鎳銅/康銅/錳銅合金電阻﹑採樣取樣電阻器 - LRA 系列 料號標識
LRA351-009 R024 J Bulk
型號
LRA350-009
LRA351-009
LRA352-009
LRA351-010
LRA352-010
LRA352-010
LRA352-010
LRA352-011
阻值 (Ω)
R020 0.020Ω
R022 0.022Ω
R024 0.024Ω
R100 0.100Ω
阻值公差
F ±1%
G ±2%
J ±5%
K ±10%
包裝方式
P 散裝
