採樣電阻 微毫歐電阻器 敞開式 (OAR)
德銘特電子敞開式"小腳距" (OAR) 精密取樣、採樣電阻，占用更少的 PCB 空間。
德銘特電子開發精密採樣電阻 (OAR) 系列，滿足了電子設計工程師對電流感應功能更多的需求。OAR 採用布線緊密的電源供應器設計的 "小腳距" 精密取樣電阻器，其電流感應電阻功率可高達 5W，延展了散熱路徑，並縮小 PCB 電路板面需求。
德銘特 OAR 系列採用敞開式的徑向引腳型插件設計，比傳統軸向電阻及貼片電阻器提供可耐更高的電流負載，有多款式樣的立式腳距可供選擇。適合空間或高度受限的 PCB 板設計應用。OAR 敞開式的腳距可以藉由增其高度而縮小引腳間的距離， 從而保持電阻器的 "熱點" 遠離 PCB 板，增加其空氣的流通性，提供更佳的散熱性能，及冷卻元器件運行的溫度。
精密 OAR 採樣微毫歐電阻器系列，可以靈活的縮短或延伸引腳與電路板之間的間距，配合電路板相應安裝高度配置，適合採用緊湊 PCB 板設計的電源供應器，OAR 增高的高度可改善系統冷卻效率，增強整機配置。
OAR 系列的額定功率為 1W, 2W，3W，或 5W 於 85°C。阻值範圍從 0.05Ω 至 0.005Ω。公差精度低至 ±1%。低溫度係數 (TCR = ±50ppm/°C)。且電感量的值只有幾個微亨利。工作溫度範圍為 -40°C 至 125°C。結構採用高級電阻合金，高耐燃性，銅引腳焊接，可以防止組裝時的虛焊，而導致電阻值變化。
OAR 系列符合無鉛 及 RoHS 標準。德銘特電子可依客戶的需求製造，為客戶提供低阻系列電流感測電阻產品。特殊的阻值、尺寸、規格、及最新的產品信息，請與德銘特業務部洽詢。
下載 PDF 版本: 取樣採樣電阻器 (OAR)。
特性 :
- 採用高級電阻合金。
- 阻值範圍 0.05Ω ~ 0.005Ω。
- 標準公差 ±1%, ±2%, ±5%。
- 符合 RoHS ，無鉛（Pb）標準。
- 低電感量，銅引腳焊接 (60/40)。
- 採性能穩定的敞開式，立式引腳結構。
應用 :
- CPU 的驅動控製。
- 電動工具電機控製。
- 逆變器和電源供應器。
- 汽車，信息反饋系統。
- 電池電源和電流感應檢測。
- 電源供應分流器，及電流供應器的檢測。

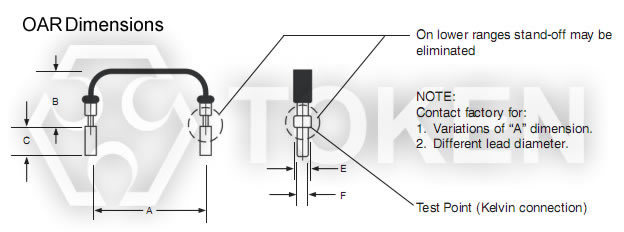

| 敞開式電流感測電阻 (OAR) 形狀尺寸 (單位: mm) | ||||||
|
||||||
| 規格 | 形狀尺寸 (單位: mm) | |||||
| A±1 | B±3 | C±0.8 | E±0.3 | F±0.1 | ||
| OAR-1 | 10 | 10 | 3.5 | 1.6 | 1.0 | |
| OAR-2 | 15 | 15 | 3.5 | 1.6 | 1.0 | |
| OAR-3 | 20 | 20 | 3.5 | 1.6 | 1.0 | |
| OAR-5 | 20 | 20 | 3.5 | 1.6 | 1.0 | |
| 敞開式低值合金電阻 (OAR) 電氣特性 | |||||
| 規格 | 額定功率 @ 85°C (W) |
阻值範圍 (mΩ) |
公差精度 (±%) |
溫度係數 TCR (ppm/°C) |
電感量 (nH) |
| OAR-1 | 1 | R005~R05 | ±1% ±2% ±5% |
±50 | 10 Max. |
| OAR-2 | 2 | R005~R05 | |||
| OAR-3 | 3 | R005~R05 | |||
| OAR-5 | 5 | R005~R01 | |||
| 敞開式取樣採樣電阻 (OAR) 性能測試條件 | ||
| 測試項目 | 測試方法 | 規格標準 |
| 負載壽命測試 | 1000 小時 @ 25°C | ΔR/R < 1% |
| 濕度測試 | 1000 小時，無負載 | ΔR/R < 1% |
| 溫度循環測試 | -40°C 到 +125°C 持續 1000 循環 | ΔR/R < 1% |
| 操作溫度 | -40°C 到 +125°C | |
| 電流取樣採樣電阻/精密微毫歐電阻器 (OAR) 料號標識 | |||||||||||||||||||||||||||||||||||||
| OAR | - | 1 | R01 | J | P | ||||||||||||||||||||||||||||||||
