貼片電阻耐沖擊耐脈沖防浪湧 (PWR)

提示：添加到洽談頁面

耐脈沖防浪湧貼片耐沖擊電阻 (PWR)

由於電子設計工程師，增加了設備的功率密度，相對需求小型化的表面貼裝單芯晶片電路保護的電阻器也增加了。德銘特電子開發的 PWR 片式系列電阻器，提供替代厚重模壓線繞電阻，或多芯片元件經濟型的解決方案，同時也節省了電路板空間和製造成本。

為了滿足日益增長 PWR 系列耐沖擊電阻的需求，德銘特已開發了一系列的脈沖貼片電阻，改進耐沖擊貼片的額定功率，並降低表面安裝尺寸。PWR 系列片式電阻器比傳統的表面貼裝電阻，可提供高達百分之五十或更高的額定功率 - 高達 1.5W 於標準的 2512 尺寸。

德銘特能夠推動高達百分之五十的功率，主要採用專有的功率薄膜材料和先進製造工藝組合。耐沖擊 PWR 貼片系列提供四種標準尺寸（0805，1206，2010 和 2512），額定功率由 0.125W 到 1.5W，最大工作電壓從 100V 至 500V。阻值範圍從 10 Ω 到 20 MΩ，且阻值公差精確至 0.5 個百分點。德銘特 PWR 系列符合有害物質限制及 RoHS 標準。

隨著額定功率的增加，PWR 系列電阻還具有高浪湧和高額定電壓，使它們在要求浪湧及脈沖環境中表現非常穩定的性能。PWR 芯片電阻系列，常指定使用於電源供應器，電路保護裝置，便攜式電池充電器，馬達控製和線路供電設備。

德銘特電子可以生產超出上述指標的 PWR，以滿足特定客戶的要求，請聯系我們的銷售，以獲取更新產品信息。

下載 PDF 版本: 耐脈沖防浪湧貼片耐沖擊電阻 (PWR)。

特性 :

高額定功率
工作額定電壓增強型
公差精度從 ±0.5% - ±5%
標準封裝尺寸 0805, 1206, 2010, and 2512
優秀的耐浪湧及耐脈沖擊性能

常應用於：

電源供應器，診斷設備
工業控製，液晶視頻監視器
電機控製和線路，供電設備
便攜式電池充電器，醫療器械
儀表（測試/測量），電路保護裝置

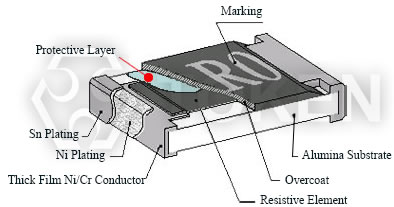

耐沖擊貼片尺寸結構 (PWR)

耐沖擊貼片尺寸結構 (PWR)

耐沖擊貼片尺寸 (PWR)

品名

L (Unit: mm)

W (Unit: mm)

T (Unit: mm)

D1 (Unit: mm)

D2 (Unit: mm)

重量(g)/1000pcs

PWR03 (0603)

1.60±0.10

0.80±0.10

0.45±0.10

0.30±0.20

2,042

PWR05 (0805)

2.00±0.10

1.25±0.10

0.50±0.10

0.35±0.20

0.40±0.25

4,368

PWR06 (1206)

3.10±0.10

1.55±0.10

0.55±0.10

0.50±0.25

0.50±0.20

8,947

PWR13 (1210)

3.10±0.10

2.60±0.15

0.55±0.10

0.50±0.25

0.50±0.20

15,959

PWR10 (2010)

5.00±0.10

2.50±0.15

0.55±0.10

0.60±0.25

0.50±0.20

24,241

PWR12 (2512)

6.35±0.10

3.10±0.15

0.55±0.10

0.60±0.25

0.50±0.20

39,448

建議使用焊接區 (Unit: mm) (PWR)

建議使用焊接區 (PWR)

品名

A (mm)

B (mm)

C (mm)

PWR03 (0603)

0.90

0.60

0.90

PWR05 (0805)

1.20

0.70

1.30

PWR06 (1206)

2.00

0.90

1.60

PWR13 (1210)

2.00

0.90

2.80

PWR10 (2010)

3.80

0.90

2.80

PWR12 (2512)

3.80

1.60

3.50

標準型電氣規格 (PWR)
品名	額定功率 at 70°C	工作溫度範圍	最大工作電壓	最大負載電壓	精度公差 (%)	阻值範圍 (Ω)	溫度係數 PPM/°C
PWR03 (0603)	1/10W	-55 ~ +155°C	50V	100V	±0.5%	10Ω~294Ω	±200
					±1%, ±5%	1Ω~294Ω	±200
					±0.5%, ±1%, ±5%	300Ω~1MΩ	±100
PWR05 (0805)	1/8W	-55 ~ +155°C	150V	300V	±0.5%	10Ω~294Ω	±200
					±1%, ±5%	1Ω~294Ω	±200
					±0.5%, ±1%, ±5%	300Ω~20MΩ	±100
PWR06 (1206)	1/3W	-55 ~ +155°C	200V	400V	±0.5%	10Ω~20Ω	±200
					±1%, ±5%	1Ω~20Ω	±200
					±0.5%, ±1%, ±5%	20.5Ω~20MΩ	±100
PWR13 (1210)	1/2W	-55 ~ +155°C	200V	400V	±0.5%	10Ω~20Ω	±200
					±1%, ±5%	1Ω~20Ω	±200
					±0.5%, ±1%, ±5%	20.5Ω~20MΩ	±100
PWR10 (2010)	3/4W	-55 ~ +155°C	400V	800V	±0.5%	10Ω~20Ω	±200
					±1%, ±5%	1Ω~20Ω	±200
					±0.5%, ±1%, ±5%	20.5Ω~20MΩ	±100
PWR12 (2512)	1.5W	-55 ~ +155°C	500V	1000V	±0.5%	10Ω~20Ω	±200
					±1%, ±5%	1Ω~20Ω	±200
					±0.5%, ±1%, ±5%	20.5Ω~20MΩ	±100

工作電壓 = √ ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
負載電壓 = 2.5*√ ( P * R ) , 或上表格中所列相對最大負載電壓, 兩數取其低者。
低阻值範圍:(1~10)Ω。規格外慘數，可洽德銘特。

高功率型電氣規格 (PWR)
品名	額定功率 at 70°C	工作溫度範圍	最大工作電壓	最大負載電壓	精度公差 (%)	阻值範圍 (Ω)	溫度係數 PPM/°C
PWR03 (0603)	1/8W, 1/5W	-55 ~ +155°C	50V	100V	±0.5%	10Ω~294Ω	±200
					±1%, ±5%	1Ω~294Ω	±200
					±0.5%, ±1%, ±5%	300Ω~1MΩ	±100
PWR05 (0805)	1/4W	-55 ~ +155°C	150V	300V	±0.5%	10Ω~294Ω	±200
					±1%, ±5%	1Ω~294Ω	±200
					±0.5%, ±1%, ±5%	300Ω~20MΩ	±100
PWR06 (1206)	1/2W	-55 ~ +155°C	200V	400V	±0.5%	10Ω~20Ω	±200
					±1%, ±5%	1Ω~20Ω	±200
					±0.5%, ±1%, ±5%	20.5Ω~20MΩ	±100
PWR10 (2010)	1W	-55 ~ +155°C	400V	800V	±0.5%	10Ω~20Ω	±200
					±1%, ±5%	1Ω~20Ω	±200
					±0.5%, ±1%, ±5%	20.5Ω~20MΩ	±100

工作電壓 = √ ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
負載電壓 = 2.5*√ ( P * R ) , 或上表格中所列相對最大負載電壓, 兩數取其低者。
低阻值範圍:(1~10)Ω。規格外慘數，可洽德銘特。

電氣特性測試 (PWR)

降額曲線圖 (PWR)

項目

規格

測試方法

短時間過負荷
Short Time Overload

±0.5%

JIS-C-5201-1 4.13
IEC-60115-1 4.13
RCWV*2.5 或最大過負荷電壓 5 秒鐘。

浸析測試
Leaching

個體浸析面積 ≥5%
整體浸析面積 ≥10%

JIS-C-5201-1 4.18
IEC-60068-2-58 8.2.1
-55°C~155°C, 5 循環。

溫度係數
Temperature Coefficient of Resistance

如規格

JIS-C-5201-1 4.8
IEC-60115-1 4.8
+25/-55/+25/+125/+25°C 慘照條件。

持久測試 Load Life
(Endurance)

±(1%+0.05Ω)

JIS-C-5201-1 4.25
IEC-60115-1 4.25.1
RCWV, 70°C, 最大工作電壓 1000 小時，1.5 小時 “開” 和 0.5 小時 “關”。

耐濕 (穩定狀況下) Humidity (Steady State)
Damp Heat with Load

±(0.5%+0.05Ω)

JIS-C-5201-1 4.24
IEC-60115-1 4.24
40±2°C, 90~95%RH, RCWV 1.5 小時開, 0.5小時關, 共 1000 小時。

耐乾熱性
Resistance to Dry Heat

±0.5%

JIS-C-5202-7.2
96 hours @ +155°C 無負載。

低溫測試
Low Temperature Operation

±0.5%

JIS-C-5202-7.1
1 小時,-65°C 持續 45 分鐘 RCWV。

耐熱測試 Dry Heat

±(0.5%+0.05Ω)

JIS-C-5201-1 4.23
IEC-60115-1 4.23.2
at +155°C for 1000 小時。 2010, 2512 尺寸: 2mm; 其它尺寸: 3mm。

彎曲強度測試
Bending Strength

±(1%+0.05Ω)

JIS-C-5201-1 4.33
IEC-60115-1 4.33
彎曲 5 秒，2010, 2512 尺寸: 2mm，其它尺寸：3mm。

耐焊接熱測試
Resistance to Soldering Heat

±(0.5%+0.05Ω)

JIS-C-5201-1 4.18
IEC-60115-1 4.18
260±5°C, 10±1 秒。

可焊性 Solderability

覆蓋面最少 95%

JIS-C-5201-1 4.17
IEC-60115-1 4.17
245°C±5°C for 3 秒。

耐電壓 Voltage Proof
Dielectric Withstand Voltage

無擊穿或閃酪

JIS-C-5201-1 4.7
IEC-60115-1 4.7
1.42 倍最大工作電壓或額定功率兩數取其低 1 分鐘。

絕緣阻抗
Insulation Resistance

>10GΩ

JIS-C-5201-1 4.6
IEC-60115-1 4.6
最大過負載電壓 1 分鐘。

額定工作電壓 (RCWV) = √ 額定功率 × 阻值 (Ω) 或最大工作電壓) 兩數取其低。
儲存溫度: 15 ~ 28°C; 濕度 < 80%RH;

貼片電阻耐雷擊突波測試 (PWR)

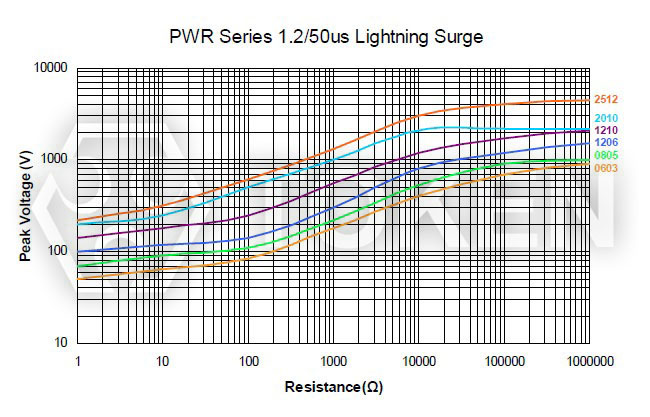

耐雷擊突波貼片電阻 1.2/50µs (PWR)

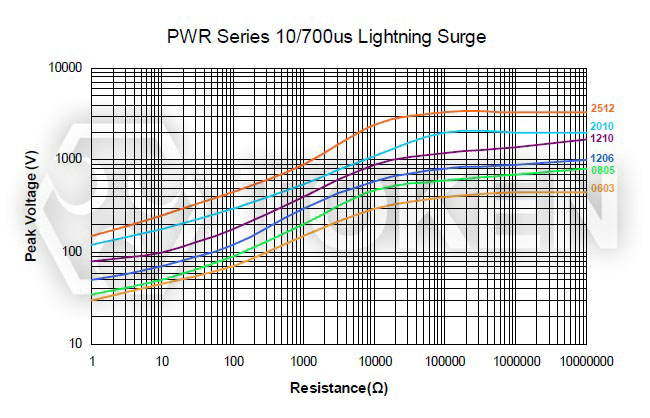

耐雷擊突波貼片電阻 10/700µs (PWR)

註:

符合 IEC 115-1 60 標準，使用 10/700μS 和 1.2/50μs 的脈沖波形測試耐脈沖片式電阻器 (PWR)。符合小於 1% 電阻值從初始值的移位的限度。

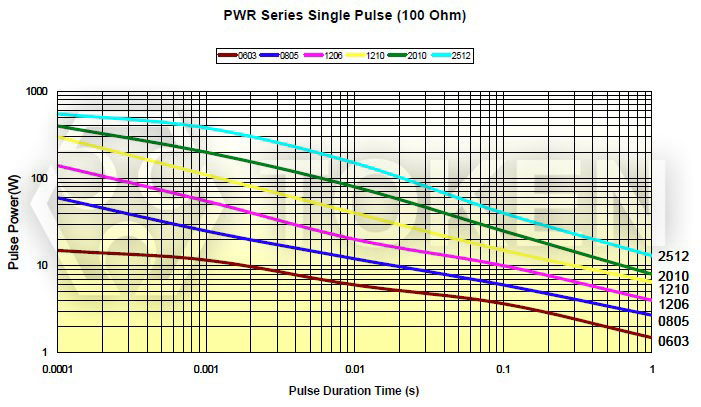

貼片電阻脈沖承受能力 (PWR)

片式電阻器脈沖承受能力 (PWR)

註:

單脈沖圖形是50脈沖矩形施加一分鐘的結果。施加功率受限於最大允許脈沖電壓圖。符合小於 1% 電阻值從初始值的移位的限度。

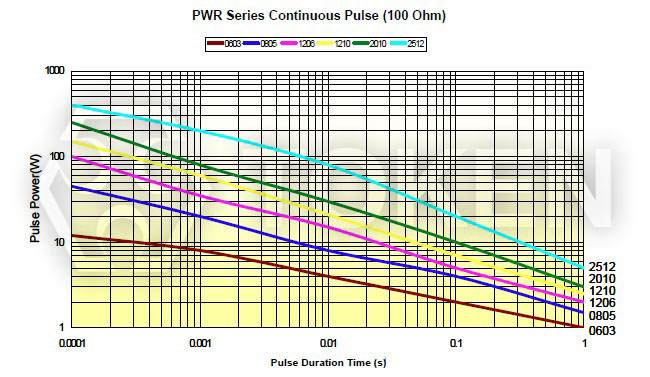

貼片電阻連續脈沖測試 (PWR)

貼片電阻連續脈沖測試 (PWR)

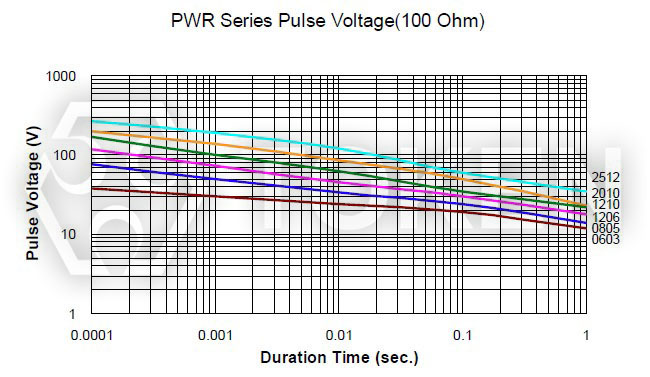

貼片電阻脈沖電壓 (PWR)

註:

調整重復矩形脈沖平均功率，使其功率等於 (PWR) 貼片電阻器額定功率 (at 70°C)，從而獲得的連續負載圖表。符合小於 1% 電阻值從初始值的移位的限度。

包裝數量及卷裝規格 (PWR)

包裝數量及卷裝規格 (PWR)

品名

包裝數量 (KPcs)

帶寬

卷軸直徑

ΦA (mm)

ΦB (mm)

ΦC (mm)

W (mm)

T (mm)

PWR03
PWR05
PWR06
PWR13

紙帶

8mm

7 inch

178.5±1.5

60^+1/-0

13.0±0.2

9.0±0.5

12.5±0.5

10K

8mm

10 inch

254±1

100±0.5

13.0±0.2

9.0±0.5

13.5±0.5

20K

8mm

13 inch

330±1

100±0.5

13.0±0.2

9.0±0.5

13.5±0.5

PWR10
PWR12

模壓帶

12mm

7 inch

178.5±1.5

60^+1/-0

13.0±0.5

15.5±0.5

12mm

10 inch

250±1

62±0.5

13.0±0.2

12.5±0.5

16.5±0.5

紙帶規格 (PWR)

紙帶規格 (PWR)

品名

A (mm)

B (mm)

W (mm)

E (mm)

F (mm)

P₀ (mm)

P₁ (mm)

P₂ (mm)

ΦD₀ (mm)

T (mm)

PWR03

1.10±0.10

1.90±0.1

8.0±0.2

1.75±0.1

3.50±0.05

4.00±0.10

4.00±0.05

2.00±0.05

1.50^+0.1,-0

0.70±0.1

PWR05

1.60±0.10

2.40±0.2

8.0±0.2

1.75±0.1

3.50±0.05

4.00±0.10

4.00±0.05

2.00±0.05

1.50^+0.1,-0

0.85±0.1

PWR06

1.90±0.10

3.50±0.2

8.0±0.2

1.75±0.1

3.50±0.05

4.00±0.10

4.00±0.05

2.00±0.05

1.50^+0.1,-0

0.85±0.1

PWR13

2.90±0.10

3.50±0.2

8.0±0.2

1.75±0.1

3.50±0.05

4.00±0.10

4.00±0.05

2.00±0.05

1.50^+0.1,-0

0.85±0.1

模壓帶規格 (PWR)

模壓帶規格 (PWR)

品名

A (mm)

B (mm)

W (mm)

E (mm)

F (mm)

P₀ (mm)

P₁ (mm)

P₂ (mm)

ΦD₀ (mm)

T (mm)

PWR10

2.8±0.10

5.5±0.10

12.0±0.3

1.75±0.1

5.5±0.05

4.00±0.10

4.00±0.1

2.00±0.05

1.50^{+0.1, -0}

1.2⁺⁰

PWR12

3.5±0.10

6.7±0.10

12.0±0.3

1.75±0.1

5.5±0.05

4.00±0.10

4.00±0.1

2.00±0.05

1.50^{+0.1, -0}

1.2⁺⁰

耐沖擊脈沖片式電阻器 (PWR) 應用與焊接說明

當今的電子裝置正變得越來越小型化，需要保護的現代電子敏感系統需求增長快速，特別是對電子元器件脈沖承受能力的要求。

德銘特電子研發設計了 (PWR) 系列耐沖擊脈沖片式電阻器，以滿足這一市場需求。 (PWR) 貼片電阻系列採用高純度的芯片，最佳的電阻墨印，精確控製製程，以提高其電氣特性及性能用途。

應用說明:

從電信應用線路保護到耐浪勇電阻器在斷電器的使用。典型的電信和電源供應器應用的詳情如下:
由於直接連接到主電源線，電話線訊號常受電壓擾動廣泛範的干擾，通常常見的有持續短時間的雷擊，或持續長時間的過負載，這兩種狀況都有可能會導致許多開關設備損壞。針對瞬間高電壓變化的電路保護需求也就相應而生。這兩種故障可細分為一級保護，二級保護。
1. 一級保護，主要處理高瞬間電壓擊脈，通常位於交換器(機)之內。
2. 二級保護，通常內置於被保護設備之內，用來限制電流和電壓。
限制電壓防止損壞設備和觸電的危險，限制電流防止損壞接線。
要確定 (PWR) 系列貼片電阻是否這合您的應用，請慘照耐雷擊突波測試浪勇性能 1.2/50μs 和 10/700μs 脈沖波形性能承受數據。

焊接說明:

電連接到陶瓷基片或印刷電路板，可以通過包裹式端子進行回流或波峰焊。
包裹式端子提供良好的浸析性能，並確保可靠的接觸。
由於結構堅固，(PWR) 電阻可浸入 260°C 焊料浴 30 秒。
這使得電阻能夠安裝在印刷電路板的一側，有引線的元器件可以安裝在另一側。
(PWR) 電阻本身可以在最高溫度 155°C 以下操作。
對於電阻焊接，接頭溫度不應超過 110°C。
當正常功率水平在 70°C，推薦使用焊墊和線路是可以滿足此一條件的。
如果較小區域使用銅是可允許的。

建議焊接條件 (PWR)

IR 回流焊

波峰焊 (流焊)

回流焊在最高溫度點的時間 260°C：10s。
波峰焊在最高溫度點的時間 260°C：10s。
烙鐵在最高溫度點的時間 410°C：5s。

PWR 系列料號標示

PWR

10R0

料號

尺寸
03	EIA0603
05	EIA0805
06	EIA1206
13	EIA1210
10	EIA2010
12	EIA2512

精度公差 (%)
D	±0.5%
F	±1%
J	±5%

包裝方式
P	散裝
TR	編帶卷裝

溫度係數 (ppm/°C)
C1	±100ppm/°C
C	±200ppm/°C

額定功率 (W)
A	1.5W
O	1/3W
Q	3/4W
T	1W
U	1/2W
V	1/4W
P	1/5W
W	1/8W
X	1/10W

阻值 (Ω)
10R0	10Ω
1000	100Ω
2201	2K2Ω
1002	10KΩ
1003	100KΩ
1004	1MΩ
1005	10MΩ

標示
	標準標示 E96/E24
N	無標示

0805~2512 4 位範例標示
阻值	100Ω	2.2KΩ	10KΩ	49.9KΩ	100KΩ	1MΩ
標示	1000	2201	1002	4992	1003	1004

0603: 3 位標示 E24 公稱值表
E24 code	10	11	12	13	15	16	18	20	22	24	27	30	33	36	39	43	47	51	56	62	68	75	82	91

範例: 101=100Ω 102=1KΩ 第一位數和第二位數是 E24 Code，第三位碼是 10^乘數。
0603 精度公差 1%: 阻值 3 位數列於 E96 表 (E96 為高精密電阻係數，E24 系列除外)
電阻係數範例: 13C=13K3Ω; 68B=4K99Ω; 68X=49.9Ω

標示表 E96 公稱值表
code	02	03	04	06	07	08	09	10	11	13	14	15	16	17	19	20	21	22	23	24	25	26	27
E96	102	103	107	113	115	118	121	124	127	133	137	140	143	147	154	158	162	165	169	174	178	182	187
code	28	29	31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47	48	49	50	51
E96	191	196	205	210	215	221	226	232	237	243	249	255	261	267	274	280	287	294	301	309	316	324	332
code	52	53	54	55	56	57	58	59	60	61	62	63	64	65	66	67	68	69	70	71	72	73	74
E96	340	348	357	365	374	383	392	402	412	422	432	442	453	464	475	487	499	511	523	536	549	562	576
code	75	76	77	78	79	80	81	82	83	84	86	87	88	89	90	91	92	93	94	95	96
E96	590	604	619	634	649	665	681	698	715	732	768	787	806	825	845	866	887	909	931	953	976

乘數 E96 標示係數表
Code	A	B	C	D	E	F	X	Y
Multiplier	10⁰	10¹	10²	10³	10⁴	10⁵	10^-1	10^-2
