厚膜耐脈沖片式高壓電阻 (HVR)

德銘特電子新款的（HVR）高電壓芯片電阻器，可提供率高達 4千伏的過負載電壓。此（HVR）厚膜片式電阻器提供廣泛的電阻值範圍，從 10Ω 到 100MΩ。（HVR）系列表面貼裝電阻，具有高電壓工作標準，封裝尺寸有 0402, 0603, 0805, 1206, 2010 和 2512，非常適合用於自動插件加工。

德銘特的高壓電阻（HVR）系列，提供更高的高電壓，延長浪湧評級。這款高電壓晶片電阻，結合耐浪湧、耐脈沖等級，適合高功率產品的應用。（HVR）的設計是專為使用高電壓電源供應器，電路保護設備，醫療設備（除顫器），軍事裝備（夜視攝像機，X光設備），汽車行業，和高脈沖設備。

德銘特的（HVR）系列具有高度可靠性的多層電極構造厚膜芯片，採用高級氧化鋁基板，包覆電鍍鎳層 (Ni) 端子與邊電極 (NiCr)，錫/鉛及 RoHS 兼容。整體結構堅固允許在高電壓，惡劣的環境下操作。

（HVR）系列提供 ±1%, 和 ±5% 公差，連續工作電壓可高達 3 KV，最高過負載電壓為 4 KV。HVR02(0402), HVR03(0603), HVR05(0805), HVR06(1206), HVR0A(2010) 和 HVR12(2512) 的額定功率分別為：1/16W, 1/10W, 1/8W, 1/4W, 1/2W 及 1W。工作溫度 -55°C to +155°C。亦可提供客戶訂製規格。

德銘特 HVR 系列提供 4Kpc，5Kpc，8Kpc，10Kpc，20Kpc，40Kpc 等不同編帶封裝，符合 RoHS 無鉛標準。
如有常規外的參數及技術要求或特殊應用，請與德銘特的業務代表聯系。

下載 PDF 版本: 厚膜耐脈沖片式高壓電阻 (HVR)。

特性 :

卓越的性能在高電壓。
可減少最終設備的大小。
提供靠性更高的組件和設備。
無鉛端子符合 RoHS 品質要求。
可提供 HVR02(0402) 最小尺寸。
具有高度可靠性的多層電極構造厚膜芯片。

常應用於：

自動設備控製器
逆變器，整流器，轉換器
高壓電源供應器，電路保護裝置
醫療設備（除顫器，高脈沖設備）
打印機設備，消費產品，戶外設備
軍事裝備（夜視攝像機，X射線設備）

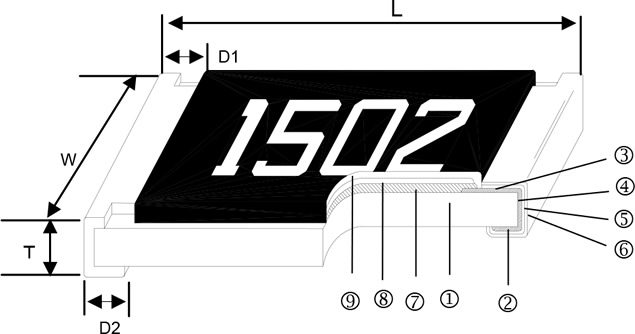

結構組成 (HVR)

高壓貼片厚膜電阻結構 (HVR)

①

氧化鋁基板
Alumina Substrate

②

底部電極
Bottom Electrode

③

上部電極
Top Electrode

④

邊緣電極
Edge Electrode

⑤

阻隔層
Barrier Layer

⑥

外部電極
External Electrode

⑦

電阻層
Resistor Layer

⑧

主要塗層
Primary Overcoat

⑨

第二塗層
Secondary Overcoat

品名	L (Unit: mm)	W (Unit: mm)	T (Unit: mm)	D1 (Unit: mm)	D2 (Unit: mm)	重量 (g)/1000pcs
HVR02 (0402)	1.00±0.05	0.50±0.05	0.35±0.05	0.20±0.10	0.20±0.10	0.620
HVR03 (0603)	1.60±0.10	0.80±0.10	0.45±0.10	0.30±0.20	0.30±0.20	2.042
HVR05 (0805)	2.00±0.10	1.25±0.10	0.50±0.10	0.35±0.20	0.40±0.20	4.368
HVR06 (1206)	3.10±0.10	1.55±0.10	0.55±0.10	0.50±0.25	0.50±0.20	8.947
HVR0A (2010)	5.00±0.10	2.50±0.15	0.55±0.10	0.60±0.25	0.50±0.20	24.241
HVR12 (2512)	6.35±0.10	3.10±0.15	0.55±0.10	0.60±0.25	0.50±0.20	39.448

標準電氣規格 (HVR)
品名	額定功率 at 70°C	工作溫度範圍	最大工作電壓	最大負載電壓	精度公差	阻值範圍	溫度系數 TCR
HVR02 (0402)	1/16W	-55 ~ +155°C	100V	200V	±1.0%, ±5.0%	39KΩ~1MΩ	±100PPM/°C
					±1.0%	1.02MΩ~10MΩ	±200PPM/°C
					±5.0%	1.1MΩ~20MΩ	±200PPM/°C
					±5.0%	22MΩ~100MΩ	±400PPM/°C
HVR03 (0603)	1/10W	-55 ~ +155°C	200V	400V	±1.0%, ±5.0%	56KΩ~1MΩ	±100PPM/°C
					±1.0%	1.02MΩ~10MΩ	±200PPM/°C
					±5.0%	1.1MΩ~20MΩ	±200PPM/°C
					±5.0%	22MΩ~100MΩ	±400PPM/°C
HVR05 (0805)	1/8W	-55 ~ +155°C	400V	800V	±1.0%, ±5.0%	100KΩ~1MΩ	±100PPM/°C
					±1.0%	1.02MΩ~10MΩ	±200PPM/°C
					±5.0%	1.1MΩ~20MΩ	±200PPM/°C
					±5.0%	22MΩ~100MΩ	±400PPM/°C
HVR06 (1206)	1/4W	-55 ~ +155°C	500V	1000V	±1.0%, ±5.0%	100KΩ~1MΩ	±100PPM/°C
					±1.0%	1.02MΩ~10MΩ	±200PPM/°C
					±5.0%	1.1MΩ~20MΩ	±200PPM/°C
					±5.0%	22MΩ~100MΩ	±400PPM/°C
HVR0A (2010)	1/2W	-55 ~ +155°C	2000V	3000V	±1.0%, ±5.0%	51KΩ~1MΩ	±100PPM/°C
					±1.0%	1.02MΩ~10MΩ	±200PPM/°C
					±5.0%	1.1MΩ~20MΩ	±200PPM/°C
					±5.0%	22MΩ~100MΩ	±400PPM/°C
HVR12 (2512)	1W	-55 ~ +155°C	3000V	4000V	±1.0%, ±5.0%	30KΩ~1MΩ	±100PPM/°C
					±1.0%	1.02MΩ~10MΩ	±200PPM/°C
					±5.0%	1.1MΩ~20MΩ	±200PPM/°C
					±5.0%	22MΩ~100MΩ	±400PPM/°C
工作電壓 = √ ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。負載電壓 = 2.5√ ( P R ) , 或上表格中所列相對最大負載電壓, 兩數取其低者。低阻值範圍:(1~10)Ω。規格外參數，可洽德鍵。

電氣特性測試 (HVR)
測試項目	規格		測試方法
測試項目	Tol. 1%	Tol. 5%	測試方法
耐熱測試 Dry Heat	±(1%+0.05Ω)	±(1.5%+0.10Ω)	JIS-C-5201-1 4.23 IEC-60115-1 4.23.2 At +155°C for 1000 小時。
持久測試 Endurance	±(2%+0.10Ω)	±(3%+0.10Ω)	JIS-C-5201-1 4.25 IEC-60115-1 4.25.1 70±2°C, 最大工作電壓 1000 小時，1.5 小時 “開” 和 0.5 小時 “關”。
彎曲強度測試 Bending Strength	±(1%+0.05Ω)	±(1%+0.05Ω)	JIS-C-5201-1 4.33 IEC-60115-1 4.33 彎曲 5 秒，2010, 2512 尺寸: 2mm，其它尺寸：3mm。
短時間過負荷 Short Time Overload	±(1%+0.05Ω)	±(2%+0.05Ω)	JIS-C-5201-1 4.13 IEC-60115-1 4.13 RCWV*2.5 或最大過負載電壓 5 秒。
濕熱負荷測試 Damp Heat with Load	±(2%+0.10Ω)	±(3%+0.10Ω)	JIS-C-5201-1 4.24 IEC-60115-1 4.24 40±2°C, 90~95% R.H. 最大工作電壓 1000 小時，1.5 小時 “開” 和 0.5 小時 “關”。
耐焊接熱測試 Resistance to Soldering Heat	±(0.5%+0.05Ω)	±(1%+0.05Ω)	JIS-C-5201-1 4.18 IEC-60115-1 4.18 260±5°C 10 秒。
快速溫度變化 Rapld Change of Temperature	±(0.5%+0.05Ω)	±(1%+0.05Ω)	JIS-C-5201-1 4.19 IEC-60115-1 4.19 -55°C to +155°C, 5 循環。
溫度系數 Temperature Coefficient of Resistance	如規格		JIS-C-5201-1 4.8 IEC-60115-1 4.8 -55°C ~ +125°C, 25°C 參照條件。
絕緣阻抗 Insulation Resistance	≥10GΩ		JIS-C-5201-1 4.6 IEC-60115-1 4.6 最大過負載電壓 1 分鐘。
可焊性 Solderability	95% Min. coverage		JIS-C-5201-1 4.17 IEC-60115-1 4.17 245±5°C 3 秒。
耐電壓 Voltage Proof	無擊穿或閃絡		JIS-C-5201-1 4.7 IEC-60115-1 4.7 HVR02: 150V 1 分鐘; HVR03: 300V for 1 分鐘; HVR05/HVR06/HVR0A/HVR12: 500V for 1 分鐘
浸析測試 Leaching	個體浸析面積 ≤5% 整體浸析面積 ≤10%		JIS-C-5201-1 4.18 IEC-60068-2-58 8.2.1 260±5°C 30 秒。
額定工作電壓 (RCWV) = √ 額定功率 × 阻值 (Ω)或最大工作電壓) 兩數取其低。儲存溫度: 15 ~ 28°C; 濕度 < 80%RH;

建議使用焊接區 (HVR)

建議使用焊接區 (HVR)

品名

A (mm)

B (mm)

C (mm)

HVR02 (0402)

0.50

0.45

0.60±0.2

HVR03 (0603)

0.90

0.60

0.90±0.2

HVR05 (0805)

1.20

0.70

1.30±0.2

HVR06 (1206)

2.00

0.90

1.60±0.2

HVR0A (2010)

3.80

0.90

2.80±0.2

HVR12 (2512)

3.80

1.60

3.50±0.2

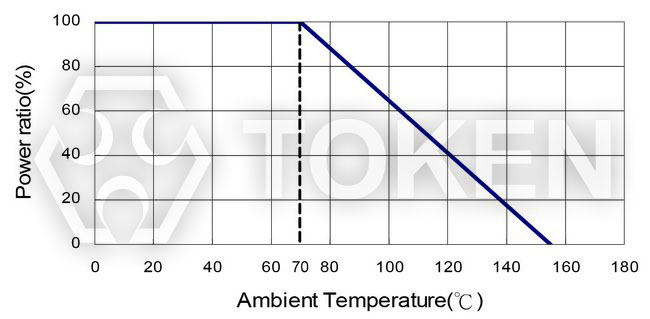

降額曲線圖 (HVR)

降額曲線圖 (HVR)

建議焊接條件 (HVR)

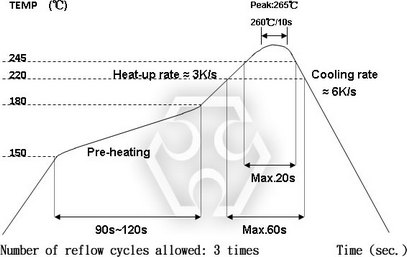

IR 回流焊

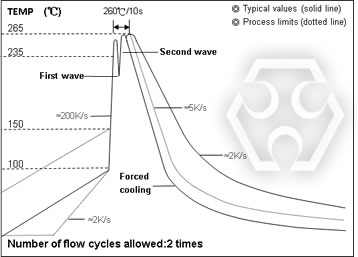

波峰焊 (流焊)

(1) 回流焊在最高溫度點的時間 260°C：10 秒。
(2) 波峰焊在最高溫度點的時間 260°C：10 秒。
(3) 波峰焊在最高溫度點的時間 410°C：5 秒。

包裝數量及卷裝規格 (HVR)

包裝數量及卷裝規格 (HVR)

品名

包裝數量 (KPcs)

帶寬

卷軸直徑

ΦA (mm)

ΦB (mm)

ΦC (mm)

W (mm)

T (mm)

HVR02

紙帶

10K

8mm

7 inch

178.5±1.5

60^+1/-0

13.0±0.2

9.0±0.5

12.5±0.5

20K

8mm

10 inch

254±1

100±0.5

13.0±0.2

9.5±0.5

13.5±0.5

40K

8mm

13 inch

330±1

100±0.5

13.0±0.2

9.5±0.5

13.5±0.5

HVR03
HVR05
HVR06

紙帶

8mm

7 inch

178.5±1.5

60^+1/-0

13.0±0.2

9.0±0.5

12.5±0.5

10K

8mm

10 inch

254±1

100±0.5

13.0±0.2

9.5±0.5

13.5±0.5

20K

8mm

13 inch

330±1

100±0.5

13.0±0.2

9.5±0.5

13.5±0.5

HVR0A
HVR12

模壓帶

12mm

7 inch

178.5±1.5

60^+1/-0

13.0±0.5

15.5±0.5

12mm

10 inch

250±1

62±0.5

13.0±0.5

12.5±0.5

16.5±0.5

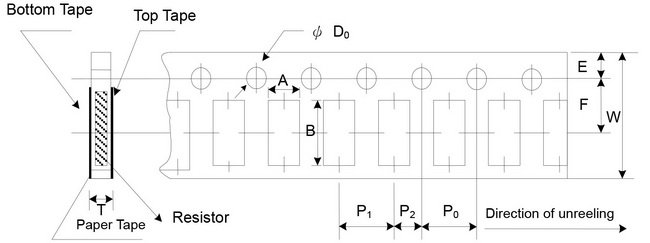

紙帶規格 (HVR)

紙帶規格 (HVR)

品名

A (mm)

B (mm)

W (mm)

E (mm)

F (mm)

P₀ (mm)

P₁ (mm)

P₂ (mm)

ΦD₀ (mm)

T (mm)

HVR02

0.65±0.10

1.15±0.10

8.0±0.20

1.75±0.10

3.50±0.05

4.00±0.10

2.00±0.05

1.50^+0.1,-0

0.45±0.10

HVR03

1.10±0.10

1.90±0.1

8.0±0.2

1.75±0.1

3.50±0.05

4.00±0.10

4.00±0.05

2.00±0.05

1.50^+0.1,-0

0.70±0.1

HVR05

1.60±0.10

2.40±0.2

8.0±0.2

1.75±0.1

3.50±0.05

4.00±0.10

4.00±0.05

2.00±0.05

1.50^+0.1,-0

0.85±0.1

HVR06

1.90±0.10

3.50±0.2

8.0±0.2

1.75±0.1

3.50±0.05

4.00±0.10

4.00±0.05

2.00±0.05

1.50^+0.1,-0

0.85±0.1

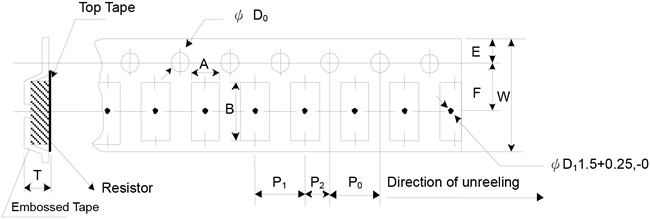

模壓帶規格 (HVR)

模壓帶規格 (HVR)

品名

A (mm)

B (mm)

W (mm)

E (mm)

F (mm)

P₀ (mm)

P₁ (mm)

P₂ (mm)

ΦD₀ (mm)

T (mm)

HVR0A

2.8±0.10

5.5±0.10

12.0±0.3

1.75±0.1

5.5±0.05

4.00±0.10

4.00±0.1

2.00±0.05

1.50^{+0.1, -0}

1.2⁺⁰

HVR12

3.5±0.10

6.7±0.10

12.0±0.3

1.75±0.1

5.5±0.05

4.00±0.10

4.00±0.1

2.00±0.05

1.50^{+0.1, -0}

1.2⁺⁰

HVR 系列料號標示

HVR

1003

料號

尺寸 (L×W) (mm)
02	EIA0402
03	EIA0603
05	EIA0805
06	EIA1206
0A	EIA2010
12	EIA2512

精度公差 (%)
F	±1%
J	±5%

包裝方式
P	散裝
TR	編帶卷裝

溫度係數 (ppm/°C)
E	±100ppm/°C
F	±200ppm/°C
H	±400ppm/°C

額定功率 (W)
T	1W
U	1/2W
V	1/4W
W	1/8W
X	1/10W
Y	1/16W

阻值 (Ω)
4R70	4.7Ω
1000	100Ω
4700	470Ω
4992	49.9KΩ
1003	100KΩ
1004	1MΩ
1005	10MΩ

0805~2512 4 位範例標示
阻值	100Ω	2.2KΩ	10KΩ	49.9KΩ	100KΩ	1MΩ
標示	1000	2201	1002	4992	1003	1004

0603: 3 位標示 E24 公稱值表
E24 code	10	11	12	13	15	16	18	20	22	24	27	30	33	36	39	43	47	51	56	62	68	75	82	91

範例: 101=100Ω 102=1KΩ 第一位數和第二位數是 E24 Code，第三位碼是 10^乘數。
0603 精度公差 1%: 阻值 3 位數列於 E96 表 (E96 為高精密電阻係數，E24 系列除外)
電阻係數範例: 13C=13K3Ω; 68B=4K99Ω; 68X=49.9Ω

標示表 E96 公稱值表
code	02	03	04	06	07	08	09	10	11	13	14	15	16	17	19	20	21	22	23	24	25	26	27
E96	102	103	107	113	115	118	121	124	127	133	137	140	143	147	154	158	162	165	169	174	178	182	187
code	28	29	31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47	48	49	50	51
E96	191	196	205	210	215	221	226	232	237	243	249	255	261	267	274	280	287	294	301	309	316	324	332
code	52	53	54	55	56	57	58	59	60	61	62	63	64	65	66	67	68	69	70	71	72	73	74
E96	340	348	357	365	374	383	392	402	412	422	432	442	453	464	475	487	499	511	523	536	549	562	576
code	75	76	77	78	79	80	81	82	83	84	86	87	88	89	90	91	92	93	94	95	96
E96	590	604	619	634	649	665	681	698	715	732	768	787	806	825	845	866	887	909	931	953	976

乘數 E96 標示係數表
Code	A	B	C	D	E	F	X	Y
Multiplier	10⁰	10¹	10²	10³	10⁴	10⁵	10^-1	10^-2
