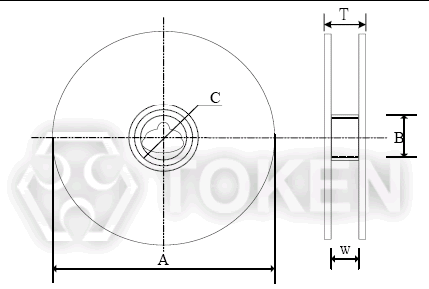

包裝數量及卷裝規格 (單位: mm) (HVR)
包裝數量及卷裝規格 (HVR)
厚膜高壓片式電阻 - 包裝數量及卷裝規格 (HVR)
料號 帶寬 包裝數量 卷軸直徑 ΦA ΦB ΦC W T
HVR02 8mm 紙帶 10Kpcs 7 inch 178.5±1.5 60+1/-0 13.0±0.2 9.0±0.5 12.5±0.2
20Kpcs
40Kpcs 10 inch 254±1.0 100±0.5 13.0±0.2 9.0±0.5 13.5±0.5
HVR03 5Kpcs
HVR05 10Kpcs 13 inch 330±1.0 100±0.5 13.0±0.2 9.0±0.5 13.5±0.5
HVR06 20Kpcs
HVR0A 12mm 內襯塑膠帶 4Kpcs 7 inch 178.5±1.5 60+1/-0 13.0±0.5 13.0±0.5 15.5±0.5
HVR12 8Kpcs 10 inch 250±1.0 62±0.5 13.0±0.5 12.5±0.5 16.5±0.5

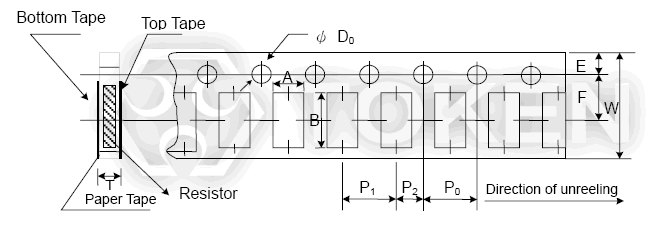

紙帶尺寸規格 (單位: mm) (HVR)
厚膜高壓貼片電阻 (HVR) 紙帶尺寸規格
厚膜高壓貼片電阻 (HVR) 紙帶尺寸規格
料號 A B W E F P0 P1 P2 ΦD0 T
HVR02 0.65±0.10 1.15±0.10 8.0±0.20 1.75±0.10 3.50±0.05 4.00±0.10 2.00±0.05 2.00±0.05 1.55+0.1/-0 0.45±0.10
HVR03 1.10±0.10 1.90±0.10 8.0±0.20 1.75±0.10 3.50±0.05 4.00±0.10 4.00±0.05 2.00±0.05 1.55+0.1/-0 0.70±0.10
HVR05 1.60±0.10 2.40±0.20 8.0±0.20 1.75±0.10 3.50±0.05 4.00±0.10 4.00±0.05 2.00±0.05 1.55+0.1/-0 0.85±0.10
HVR06 1.90±0.10 3.50±0.20 8.0±0.20 1.75±0.10 3.50±0.05 4.00±0.10 4.00±0.05 2.00±0.05 1.55+0.1/-0 0.85±0.10

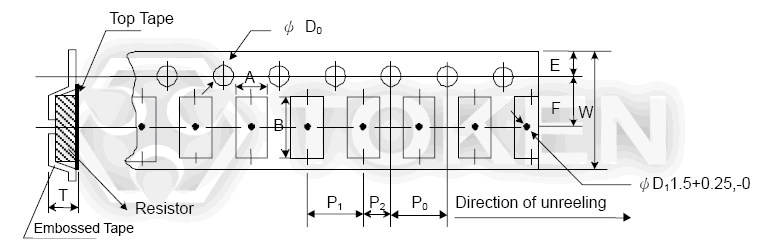

內襯塑膠帶規格 (單位: mm) (HVR)
表面貼裝高壓電阻器 (HVR) 內襯塑膠帶規格
表面貼裝高壓電阻器 (HVR) 內襯塑膠帶規格
料號 A B W E F P0 P1 P2 ΦD0 T
HVR0A 2.8±0.20 5.5±0.20 12.0±0.30 1.75±0.10 5.5±0.05 4.00±0.10 4.00±0.10 2.00±0.05 1.50+0.1/-0 1.2
HVR12 3.5±0.20 6.7±0.20 12.0±0.30 1.75±0.10 5.5±0.05 4.00±0.10 4.00±0.10 2.00±0.05 1.50+0.1/-0 1.2
料號標識 (HVR)
HVR 03 J TR E V 1003
料號
尺寸
(L×W) (mm)
02 1.00×0.50 EIA0402
03 1.60×0.80 EIA0603
05 2.00×1.25 EIA0805
06 3.00×1.50 EIA1206
0A 4.90×2.40 EIA2010
12 6.30×3.10 EIA2512
精度公差
(%)
F ±1%
J ±5%
包裝方式
(TR/P)
TR 編帶卷裝
P 散裝
溫度係數
(ppm/°C)
E ±100ppm/°C
F ±200ppm/°C
H ±400ppm/°C
額定功率
(W)
T 1W
U 1/2W
V 1/4W
W 1/8W
X 1/10W
Y 1/16W
阻值
(Ω)
4R70 4.7Ω
1000 100Ω
4700 470Ω
4992 49900Ω
1003 100000Ω
