TO-220 功率無感電阻器 塑封封裝電阻(RMG35)
TO-220 功率無感電阻器，擁有優良的熱性能。
德銘特電子發布了一系列無感功率電阻器，額定功率 35W，晶體管式封裝 TO-220，給予電力電子設計工程師，提供了表面貼裝和插件固定電阻器全面的高功率，及在密集的電源電路的卓越散熱性能。
德銘特 RMG35 功率無感電阻器，是為將熱量從電阻組件元素完整傳導到 TO 封裝式的金屬框架而設計的，使設計工程師能夠明確高功率、高電力、於電子電路的操作過程中產生的溫升。
其優良的熱性能和卓越的額定功率，使 RMG35 系列電阻器這用於開關電源電路，電機控製和驅動電路，汽車電子，工業電力設備及 UPS 系統。除此之外，其無感性能具有卓越的高頻特性，這用於工業級的高頻射頻電源，射頻線性放大器，射頻電路的終端電阻等。
RMG35 系列配置兩耐熱加增型引線，工業標準封裝設計，可直接安裝在散熱板上。德銘特可依客護需求生產上述規格外的指標，並為全球客護及應用和設計工程全面支持的服務。
德銘特 RMG35 功率無感電阻系列符合 RoHS 標準，並兼容高溫焊接工藝，採用的無鉛焊料。
請聯系我們與您的特定需求。
下載 PDF 版本: TO-220 功率無感電阻器 塑封封裝電阻(RMG35)。
特性 :
- 安裝在散熱器，於 25°C 的溫度，最高功率可達 35 瓦。
- 對散熱器低熱阻在 Rth < 4.28°C/W。
- 保護性高的模壓塑封外盒，且易於安裝。
- 只用一顆螺絲，便可安裝於散熱器上。
- 無感/低感量，高絕緣度。
應用 :
- 射頻功率放大器。
- 交換式電源供應。
- 低能量脈沖載入。
- 自動化機控製器，電壓調節。
- 不間斷電源，緩沖電路電路。
| TO-220 功率無感 (RMG35) 尺寸 (單位: mm) | |||||||||||||||
|
|||||||||||||||
| 規格 | W | H | T | T1 | T2 | B | B1 | C | D | D1 | G | R | M | N | |
| RMG35 | 9.91 ~ 10.41 |
14.50 ~ 15.00 |
4.06 ~ 4.82 |
0.55 ~ 0.70 |
2.05 ~ 2.52 |
12.70 ~ 14.70 |
4.00 | 4.83 ~ 5.33 |
0.70 ~ 0.86 |
1.17 ~ 1.37 |
2.85 ~ 3.05 |
3.55 ~ 3.75 |
5.85 ~ 6.35 |
1.20 ~ 1.40 |
|
| TO-220 功率無感 (RMG35) 電氣特性規格 | ||
| 阻值範圍 | 阻值公差 | 溫度係數 (PPM/°C) |
| 0.05Ω~1Ω | ±5.00% ±10.0% |
- |
| >0.1Ω~1Ω | ±1.00% ±5.00% ±10.0% |
- |
| >1Ω~3Ω | ±1.00% ±5.00% ±10.0% |
±300 |
| >3Ω~10KΩ | ±1.00% ±5.00% ±10.0% |
±100 ±200 |
| >10Ω~10KΩ | ±0.50% ±1.00% ±5.00% ±10.0% |
±50 ±100 ±200 |
|
最大工作電壓 350V；絕緣強度 1800VAC；絕緣阻抗：10GΩ min。 工作溫度：-65°C 到 +150°C；阻值 < 1Ω 亦可提供。 |
||
| TO-220 (RMG35) 環境特性規格 | ||
| 測試項目 | 規格標準 | 測試條件 |
| 溫度係數 | 10Ω and above, ±50ppm/°C 1Ω and 10Ω, (±100ppm)/°C |
Referenced to 25°C, ΔR taken at +105°C |
| 短時間過負載 | Δ R±0.3% | 2 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds. |
| 負載壽命 | Δ R±1.0% | MIL-R-39009,2,000 hours at rated power. |
| 耐濕性 (穩定狀態下) | Δ R±0.5% | MIL-STD-202F, Method 103B 40°C, 90~95%RH, RCWV 1.5hours ON, 0.5hours OFF. total 1000~1048 hours. |
| 耐熱性 | Δ R±0.3% | MIL-STD-202, Method 107G. -65°C~150°C,100 cycle |
| 端子強度 | Δ R±0.2% | MIL-STD-202, Method 211, Cond.A(Pull Test) 2.4N. |
| 高頻率震動 | Δ R±0.2% | MIL-STD-202, Method 204, Cond.D. |
|
引線材質：鍍錫銅線。 無散熱器下，在自然對流空氣下 25°C, RMG20 額定功率為 2.25W。最大轉矩 0.9 Nm 塑裝盒的表面溫度的量測，需用熱電藕量於所使用的散熱器上所安裝本器件的中央位置。 功率的使用極限，取抉於塑裝盒的表面溫度。熱油膏需使用正確。 |
||

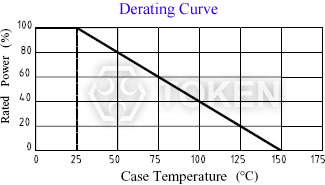

| TO-220 (RMG35) 降额曲线 | |
|
| TO-220 功率無感 (RMG35) 料號標識 | |||||||||||||||||||||||||||||||||||||||||||||
| RMG | 35 | J | P | D | 10R | ||||||||||||||||||||||||||||||||||||||||
 | | | | | | ||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||
