高壓電阻、高頻電阻、高阻密封電阻術語及詞彙表

金屬陶瓷 Cermet:

陶瓷阻抗元件是由玻璃和金屬氧化物材料混合而成。金屬氧化物通常為 RuO₂ 或 AgPt 合金。將金屬陶瓷材料噴塗在片式基板或圓柱棒上，然後於 850℃ 燒結生成厚膜電阻。在電子工業陶瓷材料通常稱為厚膜粘貼。

臨界電阻值 Critical Resistance Value:

最高的標稱電阻值的額定功率下，可連續使用不超過最高工作電壓的阻值稱為臨界電阻值。額定電壓等於臨界電阻值的最高工作電壓。如果電路設計允許，選擇阻值較高電阻器或分壓器可以消除這一層考慮。

降額曲線 Derating Curve:

描述電阻的工作溫度與最大連續功率值，允許在該溫度下之間的關係曲線。如果電路設計允許，選擇阻值較高電阻器或分壓器，可以提高電阻器的性能，因為它會採用較低的功耗。

最大工作電壓 Maximum Working Voltage:

最高電壓連續不斷應用到電阻或電阻組件上。最大值適用的電壓是額定電壓在臨界電阻值或更低。如果電路設計許可，選擇較高阻值的電阻器或分壓器，將提高電阻器的性能，因為它會採用較低的功耗。

噪音，雜訊 Noise:

電阻噪聲在低電平信號時，具有很大的影響，如電荷放大器，高增益放大器，和其他對噪聲敏感的應用。噪音或雜訊是由於電阻的構造和製程所產生，最好的方法是使用低噪音類型的電阻器於高敏感的產品。

功率定義 Power Rating:

功率根據物理大小，在抵抗上的允許的變化在使用壽命， 材料導熱性，絕緣和抗拒材料和四周操作條件。 為了獲得最佳效果，在低於其最高額定溫度和功率下，採用電阻的物理最大尺寸。 從來不持續使用最高的額定功率，除非你願意接受使用電阻器壽命縮短的變化。 如果電路設計許可，選擇高阻值的電阻器或網絡分壓器，將會減少功耗的水平和改善電阻器的性能，因為電阻是工作在低功耗水平。

額定功率 Rated Power:

額定功率是最大的功率（瓦），它可以不斷應用於電阻器在額定環境溫度。
其基本的公式關係：公式：功率（瓦）=（電流（安培））² × 電阻（歐姆）。

如果電路設計許可，選擇高阻值的電阻器或網絡分壓器，將會減少功耗的水平和改善電阻器的性能，因為電阻是工作在低功耗水平。

額定電壓 Rated Voltage:

最高電壓是指電阻在額定環境溫度下持續工作。額定電壓是從下面的公式計算，額定電壓最高不得超過最高工作電壓。
公式：額定電壓（V）=（額定功率（W）× 標稱電阻值（Ω））^1/2
高壓電阻往往是封裝或浸於油中作為電弧過電壓，在空氣中，大約是每英寸1萬伏。德銘特的電阻器具有更高的額定電壓，由於其高平方數和相關的設計特點。

電阻溫度係數 Temperature Coefficient of Resistance (TCR):

電阻溫度係數（TCR）表示為改變電阻以 ppm（0.0001％）溫度為攝氏的每度變化（°C）。 例如，電阻器的 TCR +100 ppm/°C 的變化， +0.1% 總和於 10 度的變化量，與 +1% 總和於 100 度的變化量比。

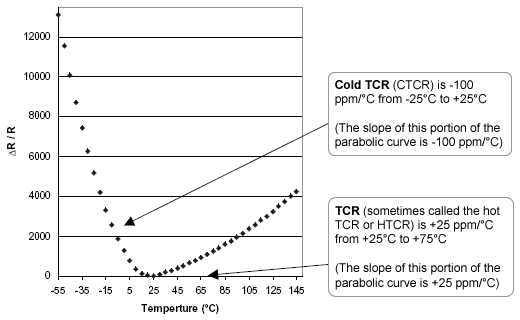

在規格書中引述的 TCR 通常被引用在 +25°C 和 +25°C 到 +75°C 溫度係數曲線。溫度係數 TCR 通常不是線性的，而是隨著溫度拋物線，隨圖 Fig 1. 正說明這一點。通常的電路設計人員，將溫度係數曲線視為線性，除非是必要的非常精確的測量。 美國軍規標準 (MIL STD 202 Method 304) 是標準的 TCR 量測方法。下面的公式表示電阻值的變動率為 1 °C 在規定的溫度範圍：

• TCR (ppm/°C)
  = (R - R_o) / R_o × 1 / (T - T_o) × 10⁶
• R: 量測阻值 (Ω) 在 T °C; R_o: 量測阻值 (Ω) 在 T_o °C
• T: 量測溫度 (°C); T_o: 量測溫度 (°C) 在 T_o °C

在上下文中的網絡電阻，這 TCR 值稱為絕對 TCR，它定義了 TCR 具體網絡電阻的電阻單元。

電阻電壓係數 Voltage Coefficient of Resistance (VCR):

電壓係數是外加電壓與電阻值的變化量。這是完全不同於功率導致電阻自身加熱的影響。電阻器的 VCR 100 ppm/V 將改變 0.1% / 10 伏的變化和 1% / 100 伏特的變化。 每一伏特電阻值的變動率如公式所示：

• VCR (ppm/V) = (R_o - R) / R_o × 1 / ( V_o - V) × 10⁶
• R: 在基準電壓下量測阻值 (Ω) ; V: 基準電壓
• R_o: 在高電壓下量測阻值 (Ω) ; V_o: 高電壓

高壓高阻電阻器概述及相關說明

最佳性價比 - 高阻密封、高頻、高壓電阻:

德銘特電子推出的高壓電阻器，同時適用於商業用和工業用的高壓系統，系列產品包括：高阻抗、高電壓、高頻率、高電真空管密封、棒狀/片狀玻璃釉膜電阻、以及金屬陶瓷電阻， 提供給客戶一系列高壓元組件的完整選擇。德銘特優異的高壓電阻性能，結合低成本高效益的生產，使德銘特高壓電阻元器件的性價比更高。 這些高電阻，高頻，高電阻梅格公認的性能結合起來，象徵性的抵抗系統的新設計元素，和高電壓應用。

需詳細機械特性或電氣特性的規格，請聯繫我們的銷售代表以取得更多的信息。

高壓電阻的應用:

設計成蛇形狀圖案的絲網印刷或金屬陶瓷材料生產的電阻器，在高電壓情況下，展現出連續波和脈衝的關鍵性優勢。 其中包括雷達和廣播發射器，X 射線系統，去纖顫器，激光器，高電壓半導體工藝設備的應用，應用中要求高壓電阻必須能處理峰值電壓從千伏至 75KV。

典型應用包括電容充/放電的電流抑制，起貨鉤，和管弧電路。 在這些用途，金屬陶瓷電阻及厚膜高壓電阻提供極低電感量，高平均功率，在高電壓的穩定性，和在極端峰值功率的耐用性。一般的皮膜電阻器通常是不能承受高電壓脈衝的應用。

射頻/數字負載和高頻率的應用:

德銘特無感高壓電阻器被廣泛應用於高頻射頻、廣播、和通信設備，主要因其無電感量（低感量）的特點。 其優良的無感性功率處理能力，可處理上千兆赫的頻率範圍，而不犧牲功耗。

一般的皮膜電阻也可提供無感性的特點，應用射頻設備，但他們受尺寸大小的限制和電阻皮膜可靠性問題，有皮膜被燒壞潛在可能性。尤其是應用在高頻脈衝設備，如數字廣播和電視發射機台等。

高壓電阻應用注意事項:

• 由於高電壓，可出會現在電阻兩端冒蓋和附近的金屬部分，電阻應被安裝在一個適當的距離，遠離其他導體。
• 適當數量的電阻常被組合成電阻架櫃，來符合耐更高電壓的需求。但須注意：任何單一的電阻器都不建議使用大過於規格書所建議的功耗。
• 電阻軸向引腳不可彎曲小過電阻本體直徑兩倍。如需模封高壓電阻，建議採用矽樹脂包封。

浸油:

對於一些高電壓應用中，需要將元件沉浸在油中，以減少電弧的影響。德銘特可提供適合浸油的高壓電阻器，建議用變壓器油或 SF6。
