大功率圓形板式電阻器 (DRE)

大功率圓形板式電阻 (DRE)

德銘特 (DRE) 圓形板式電阻器是一款多功能，輕質結構，由抗腐蝕，高品質的不鏽鋼合金組成的大功率重負載元器件。這款強固的電阻器適用於以下應用 : VFD 制動，電機控制，負載電阻器，和中性點接地方式的應用。

德銘特 (DRE) 結構組成包含貫穿軸，穿桿，固定端子，五金及不鏽鋼配件，由一個安裝桿支承在兩端開槽處，將固定端子用不鏽鋼板焊接於元器件兩端，或對多個端點連接，再將波紋狀電阻板條纏繞陶瓷芯於邊緣上，以織成螺旋狀構件。最後將螺紋桿穿過陶瓷芯。

(DRE) 系列提供多種安裝配置選擇，如螺栓安裝版，圓形板式通用型版，支架安裝版等，大部分的配置可與 Vishay，或 Ohmite 相通。標準五金配件多樣選項，從集成配件到總裝，方便一次購買完全組裝。依客戶指定組裝並聯或串聯配線。接線端子和熱控開關也可提供。

為組裝更容易，德銘特提供額外布線和連接器服務，方便客戶即插即用。定製電阻和設計可通過我們工程師訂購，客制化可給予設計應用上獨特的電氣特性和克服機械上的約束。PDF 文檔下載 高電流大功率圓形板式電阻器 (DRE)

特性:
  1. 額定電流從 5.1(A) ~ 105(A)。
  2. 標稱電阻公差 ±10%(K)。
  3. 電阻值範圍 0.08Ω ~ 42.1#937;
  4. 適用於高電流的應用。
應用:
  1. 工業電力機械，
  2. 動態制動電阻器，電力電阻負載櫃，馬達起動器，
  3. 反向制動器，電力負荷測量，配電，
  4. 儀器儀錶，自動化控制裝置。
客制化選項：
  1. 機械: 外型尺寸，安裝配置。
  2. 連接: 引線，連接器，端子種類，尺寸，布置，材質。
  3. 電氣: 精度公差，阻值，功率，溫度係數，耐脈衝電涌。
  4. 配件: 熱控開關，管道留孔，保險絲，風扇。
通過卷繞的電阻合金帶狀線被構造 高功率 (DRE) 圓形板式電阻器系列是通過電阻合金條卷繞在特別設計的陶瓷絕緣體外緣上，透過陶瓷絕緣體的邊緣槽將電阻條獨立卷繞在框架上。開放式線圈結構有利於容納浪勇和過載及更高效的散熱。
圓形板式電阻構造:
  1. 絕緣子安裝提供從螺柱絕緣和正確的圈對圈間距。
  2. 結實焊接鋼架，耐火絕緣，耐腐蝕。
  3. 電阻元件是合金不鏽鋼條具有抗腐蝕性及可忽略的溫度係數，用於電流承載 (負載能力 VS 每長度歐姆值)。
  4. 電阻元件是設計比例長度的連續不鏽鋼電阻條。
  5. 鍍鋅端子電焊接到電阻條，以確保可靠的電氣性能。

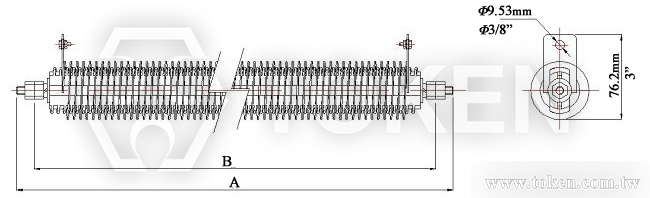

圓形板式標準尺寸 (DRE-P)

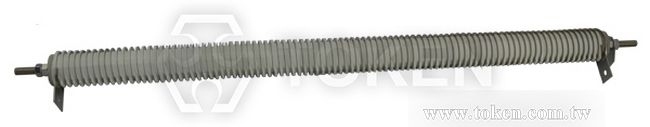

圓形板式電阻器 (DRE-P)
圓形板式電阻器 (DRE-P)
圓形板式電阻器標準尺寸 (DRE-P)
圓形板式電阻器標準尺寸 (DRE-P)
長度碼 2 3 4 5 6 7 8 9
尺寸 mm inch mm inch mm inch mm inch mm inch mm inch mm inch mm inch
A 228.6 9 285.75 11.25 381 15 438.15 17.25 615.95 24.25 615.95 24.25 762 30 838.2 33
B 177.8 7 254.0 10 330.2 13 406.4 16 457.2 18 558.8 22 635 25 711.2 28

圓形板式額定電氣規格 (DRE-P)
長度碼 2 3 4 5 6 7 8 9
電流 (A) 電阻值 (Ω) at 25°C, 精度公差 (10%)
11 2.3 3.7 5.1 6.5 7.9 9.3 10.7 12.0
12 1.9 3.1 4.3 5.4 6.6 7.8 8.9 10.0
18 1.1 1.7 2.4 3.0 3.6 4.3 4.9 5.5
21 0.79 1.26 1.73 2.2 2.67 3.14 3.6 4.1
24 0.62 1.0 1.4 1.75 2.1 2.5 2.87 3.2
27 0.50 0.80 1.1 1.4 1.7 2.0 2.3 2.6
29 0.44 0.70 0.96 1.2 1.5 1.7 1.95 2.2
35 0.31 0.50 0.69 0.88 1.1 1.3 1.5 1.7
40 0.24 0.39 0.54 0.68 0.83 0.97 1.12 1.3
45 0.22 0.35 0.46 0.61 0.74 0.87 1.0 1.1
50 0.17 0.27 0.37 0.47 0.57 0.67 0.77 0.87
60 - 0.20 0.27 0.33 0.40 0.47 0.58 0.65
70 - 0.15 0.20 0.25 0.30 0.35 0.40 0.45
85 - 0.12 0.15 0.18 0.23 0.27 0.31 0.35
105 - 0.09 0.12 0.15 0.18 0.21 0.24 0.27
  • 連續額定電流值基於 375°C 溫升。
  • 電阻值量測於 25°C 及 ±10% 精度公差。

德銘特提供圓形板式電阻器完全開放式組裝支架選配。所有五金配件搭配精磨鍍鋅支架，及不鏽鋼導電條安裝支架。

圓形板式托支架選項尺寸 (DRE-G)

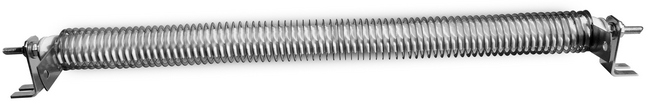

Bar-Mount 圓形板式電阻器 (DRE-G)
圓形板式托支架 (DRE-R)

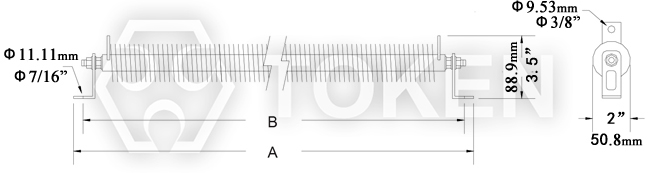

(DRE-G1) 圓形板式電阻器尺寸
Bracket Assembly Options Dimensions (DRE-G1)

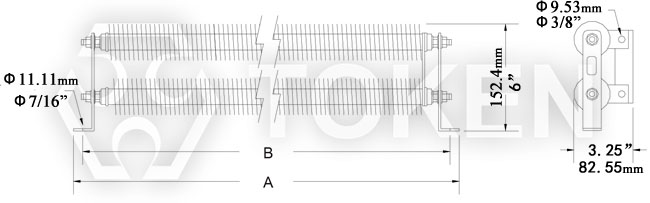

(DRE-G2) 圓形板式電阻器尺寸
Bracket Assembly Options Dimensions (DRE-G2)

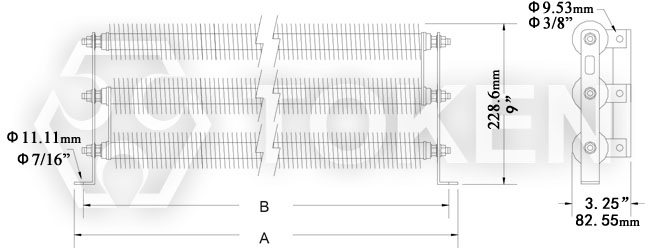

(DRE-G3) 圓形板式電阻器尺寸
Bracket Assembly Options Dimensions (DRE-G3)
長度碼 2 3 4 5 6 7 8 9
尺寸 mm inch mm inch mm inch mm inch mm inch mm inch mm inch mm inch
A 228.6 9 304.8 12 381 15 457.2 18 508 20 609.6 24 685.8 27 762 30
B 203.2 8 579.4 11 355.6 14 431.8 17 482.6 19 584.2 23 660.4 26 736.6 29
  • 2支以上組裝，標準支架配置串聯內含。加 "-N" 為獨立選項 (無並串聯)，加 "-P" 為並聯選項。

圓形板式額定電氣規格 (DRE-G)
長度碼 2 3 4 5 6 7 8 9
電流 (A) 電阻值 (Ω) at 25°C, 精度公差 (10%)
11 2.3 3.7 5.1 6.5 7.9 9.3 10.7 12.0
12 1.9 3.1 4.3 5.4 6.6 7.8 8.9 10.0
18 1.1 1.7 2.4 3.0 3.6 4.3 4.9 5.5
21 0.79 1.26 1.73 2.2 2.67 3.14 3.6 4.1
24 0.62 1.0 1.4 1.75 2.1 2.5 2.87 3.2
27 0.50 0.80 1.1 1.4 1.7 2.0 2.3 2.6
29 0.44 0.70 0.96 1.2 1.5 1.7 1.95 2.2
35 0.31 0.50 0.69 0.88 1.1 1.3 1.5 1.7
40 0.24 0.39 0.54 0.68 0.83 0.97 1.12 1.3
45 0.22 0.35 0.46 0.61 0.74 0.87 1.0 1.1
50 0.17 0.27 0.37 0.47 0.57 0.67 0.77 0.87
60 - 0.20 0.27 0.33 0.40 0.47 0.58 0.65
70 - 0.15 0.20 0.25 0.30 0.35 0.40 0.45
85 - 0.12 0.15 0.18 0.23 0.27 0.31 0.35
105 - 0.09 0.12 0.15 0.18 0.21 0.24 0.27
  • 連續額定電流值基於 375°C 溫升。
  • 功率: 變化。 • 精度公差: ± 10 %。

德銘特 (DRE-R) bar-mounted 圓形板式電阻器的額定電氣性能與 (DRE-G) 相同。 所有 (DRE-R) 的直徑為 2 inches (50.8mm) 搭配堅固穿軸棒和五金端子。

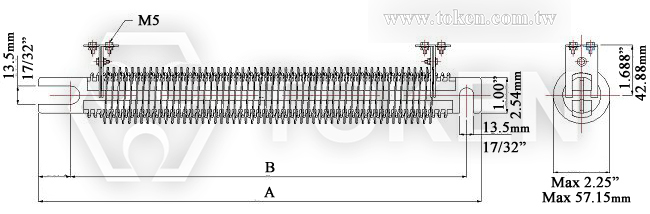

Bar-Mount 圓形板式尺寸 (DRE-R)

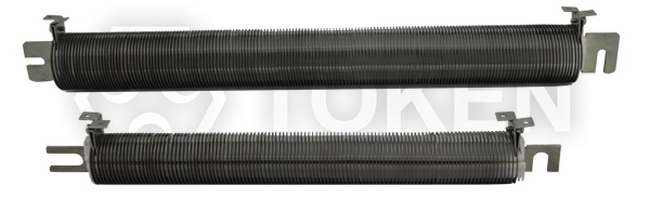

Bar-Mount 圓形板式電阻器 (DRE-R)
Bar-Mount 圓形板式電阻器 (DRE-R)

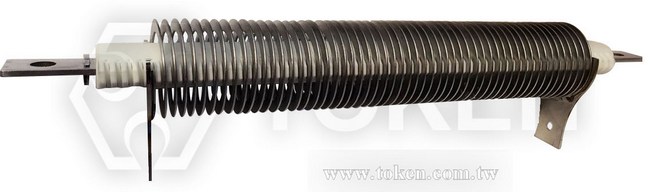

(DRE-R) Bar-Mount 圓形板式尺寸
Bar-Mount 圓形板式尺寸 (DRE-R)
(DRE-R) Bar-Mount 圓形板式尺寸
Bar-Mount 圓形板式電阻器客製型
長度碼 2 3 4 5 6 7 8
尺寸 mm inch mm inch mm inch mm inch mm inch mm inch mm inch
A 225.43 8.875 301.63 11.875 377.83 14.875 454.03 17.875 530.23 20.875 606.43 23.875 682.63 26.875
B 184.15 7.25 260.35 10.25 336.55 13.25 412.75 16.25 488.95 19.25 565.15 22.25 641.35 25.256

圓形板式額定電氣規格 (DRE-R)
長度碼 2 3 4 5 6 7 8
電流 (A) 電阻值 (Ω) at 25°C, 精度公差 (10%)
5.1 7.9 13.6 19.3 25.0 30.7 36.4 42.1
5.9 6.3 10.9 15.4 20.0 24.5 29.0 33.5
6.6 5.3 9.2 13.0 17.0 20.8 24.6 28.4
7.6 4.1 7.1 10.0 13.0 15.9 18.8 21.7
8.3 3.4 5.9 8.5 11.0 13.5 16.0 18.5
9.4 2.70 4.60 6.50 8.50 10.4 12.3 14.2
10.3 2.10 3.70 6.30 6.80 8.30 9.80 11.3
11.8 1.70 2.90 4.20 5.40 6.60 7.80 9.00
12.7 1.40 2.40 3.50 4.50 5.50 6.50 7.50
14.6 1.10 1.90 2.70 3.50 4.30 5.10 5.90
16.3 0.88 1.50 2.20 2.80 3.40 4.00 4.60
18.4 0.69 1.20 1.70 2.20 2.70 3.10 3.50
26 0.56 0.90 1.20 1.60 1.90 2.20 2.50
29 0.45 0.73 1.00 1.30 1.50 1.75 2.00
33 0.35 0.56 0.77 1.00 1.20 1.40 1.60
39 0.26 0.42 0.58 0.75 0.90 1.05 1.20
41 0.23 0.36 0.51 0.67 0.80 0.93 1.06
43 0.21 0.33 0.46 0.60 0.72 0.85 0.98
47 0.17 0.28 0.38 0.50 0.60 0.70 0.80
50 0.12 0.20 0.28 0.37 0.45 0.53 0.61
54 0.11 0.18 0.25 0.33 0.40 0.47 0.54
57 0.10 0.16 0.23 0.30 0.36 0.42 0.48
63 0.80 0.13 0.19 0.25 0.30 0.35 0.40
68 0.07 0.12 0.18 0.22 0.26 0.30 0.34
75 0.06 0.10 0.14 0.18 0.21 0.25 0.30
78 0.052 0.088 0.12 0.16 0.16 0.22 0.25
89 0.046 0.078 0.11 0.14 0.17 0.20 0.23
91 0.040 0.070 0.10 0.12 0.14 0.16 0.18
100 0.033 0.057 0.08 0.10 0.12 0.14 0.16
  • 連續額定電流值基於 375°C 溫升。
  • 功率: 變化。 •精度公差: ± 10 %.
圓形板式電氣特性 (DRE)
測試項目 測試特性 測試條件
周圍溫度 (Ambient Temperature) 周圍溫度 (Ambient Temperature): -55°C ~350°C.
額定電流降低比率:
周圍溫度 (Ambient Temperature) 50°C, 額定電流降低比率至 95%;
周圍溫度 (Ambient Temperature) 75°C, 額定電流降低比率至 90%;
周圍溫度 (Ambient Temperature) 100°C, 額定電流降低比率至 85%;
周圍溫度 (Ambient Temperature) 350°C, 額定電流降低比率至 10%。		 周圍溫度 40°C時, 額定電流為 100%。
額定電流及表面溫升 (Continuous Current Ratings and Temperatures Rise) 375°C Max。 電阻的周圍溫度40°C, 表面溫升達到375°C時, 所通過的電流即為額定電流。
(The rating of continuous current is based on a 375°C temperature rise at ambient temperatures of 40°C.)
阻值精度 (Resistance tolerance) 電阻值常規精度 ±10%(K); 如有特殊要求, 歡迎洽詢, 最低可做至 ±3%。 JIS-C-5202 5-1
熱衝擊測試 (Thermal Shock) Δ≤±(2%R+0.1Ω) JIS-C-5202 7.3,
PR 室溫 30分鐘, -55°C 15分鐘。
端子強度測試 (Terminal strength) Δ≤±(2%R+0.1Ω) JIS-C-5202 6.1, 45N, 30秒。
短時間過負載 (Short-term overload) Δ≤±(2%R+0.1Ω) JIS-C-5202 5.5, 10PR, 5秒。
  • 周圍溫度 (Ambient Temperature): 是指電阻安裝於機箱內時, 電阻本體附近的溫度, 並非機箱外的溫度。
  • 電阻值和精度公差值須在室內室溫(25°C)的環境下, 採用微電阻計量測。

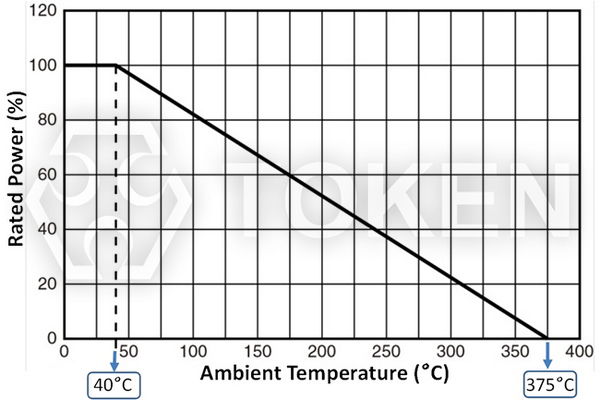

圓形板式降功耗曲線 (DRE)
圓形板式降功耗曲線 (DRE)
圓形板式降功耗曲線 (DRE)
料號標識 (DRE)
DRE 2 11 2R3 K G
品名
DRE
長度碼
2
3
4
5
6
7
8
9
電流 (A)
11
12
18
21
24
27
29
35
...
電阻值
2R3 2.3Ω
R62 0.62Ω
R37 0.37Ω
阻值公差 (%)
K ±10%
支架配置
P 標準配置無支架
R Bar-Mount 棒桿支架
G1 標準托型支架
G2 2支托架組裝，串聯內含
G3 3支托架組裝，串聯內含
(3支以上，G4,G5...)
G2P 2支托架組裝，並聯選項
G3P 3支托架組裝，並聯選項
(3支以上，G4P,G5P...)
G2N 2支托架組裝，單支獨立選項
G3N 3支托架組裝，單支獨立選項
(3支以上，G4N,G5N...)
