電力型組合電阻櫃 老化電阻櫃 負載電阻櫃 (BOX)

電力型組合電阻櫃 老化電阻櫃 負載電阻櫃 (BOX)

快速構建製動電阻器和保護罩 - 負載電阻箱 老化電阻櫃 電力型組合電阻櫃。

德銘特 BOX 電阻箱系列常應用作老化電阻器,是可組合式的功率電阻箱,由德銘特 DR、DQ 功率系列電阻器與箱體組合而成,由於箱體保護安全性佳,不但負載功率大且堅固,散熱良好,電阻溫度係數小,呈線性變化。

德銘特組合式的功率電阻箱,其變通性佳及多重組合選擇,易使用者安裝,無論是在 OEM 工廠和工業工作現場,方便易於預先安裝。適用於電力充配,儀器設備,自動控製裝置等。

功率最高可達 4800 瓦特,根據電阻值的要求可供裝運。德銘特工程人員可以幫助客戶滿足其設計需求。德銘特的生產能力使我們能夠設計和製造最貼切客戶需求的大功率電阻器。德銘特電子 BOX 系列屬於客戶自定義規格、參數、訂製生產。請聯系我們與您的特定需求。

下載 PDF 版本: 電力型組合電阻櫃 老化電阻櫃 負載電阻櫃 (BOX)

結構:
  1. 箱式保護外殼,內裝選配德銘特 (DR) 平繞型線繞功率電阻器 系列或 (DQ) 波紋繞線功率電阻器 系列。
  2. 箱式(網格,屏蔽蓋或固體底板)系列提供出色的保護和安全。
  3. 大型焊接框架的結構,提供強大的設計能力,易於功率電阻器在室內和室外環境安裝。
  4. 德銘特設計的 BOX 功率電阻箱系列提供無限組合方式,以滿足客戶的要求。
附件選項:
  1. 接線端子,熱開關,管道留孔,保險絲,風扇,和其它客戶指定的要求等,可根據要求製定。
  2. 多款靈活的組裝選擇範圍,方便使用和安裝。功率電阻組件請參照 DR 系列和 DQ 系列特點的具體規格。
特性 :
  1. 良好的散熱,
  2. 高功率承載能力和耐用性,
  3. 低溫度係數,與阻值成正比。
應用:
  1. 配電系統,適用於教育建模應用,
  2. 負載測試,產業機械,動態製動電阻器,
  3. 儀表和自動化控製裝置。
組合型老化負載電阻箱 (BDR) 200W - 3200W 尺寸

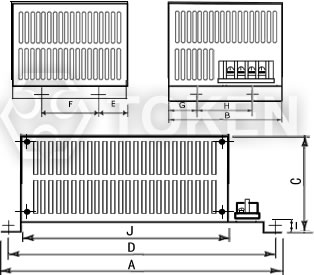

(BDR 200W ~ 3200W) 尺寸圖
(BDR 200W ~ 3200W) 尺寸圖
功率 尺寸 (Unit: mm) 阻值範圍 (Ω)
電阻箱 A B C D E F G H I J
200W A 345 90 76 325 45   43   8 268 5.5~20KΩ
400W A 345 90 76 325 45   43   8 268 5~40KΩ
400W B 450 152 100 428 30 90 74   10 355 4.5~40KΩ
800W B 450 152 100 428 30 90 74   10 355 4~80KΩ
1200W C 450 300 100 428 74 146 74 146 10 355 3.5~120KΩ
1600W C 450 300 100 428 74 146 74 146 10 355 3~160KΩ
2000W D 560 250 195 535 27 190 122   10 420 2.5~200KΩ
2400W D 560 250 195 535 27 190 122   10 420 2~240KΩ
2800W D 560 250 195 535 27 190 122   10 420 1.5~280KΩ
3200W D 560 250 195 535 27 190 122   10 420 1~320KΩ
組合型電力負載電阻箱 (BQR) 300W - 4800W 尺寸
(BQR 300W ~ 4800W) 尺寸圖
(BQR 300W ~ 4800W) 尺寸圖
功率 尺寸 (Unit: mm) 阻值範圍 (Ω)
電阻箱 A B C D E F G H I J
300W A 345 90 76 325 45   43   8 268 5.5~30Ω
600W A 345 90 76 325 45   43   8 268 5~60Ω
600W B 450 152 100 428 30 90 74   10 355 4.5~60Ω
1200W B 450 152 100 428 30 90 74   10 355 4~120Ω
1800W C 450 300 100 428 74 146 74 146 10 355 3.5~180Ω
2400W C 450 300 100 428 74 146 74 146 10 355 3~240Ω
3000W D 560 250 195 535 27 190 122   10 420 2.5~300Ω
3600W D 560 250 195 535 27 190 122   10 420 2~360Ω
4200W D 560 250 195 535 27 190 122   10 420 1.5~420Ω
4800W D 560 250 195 535 27 190 122   10 420 1~480Ω
註意 : 產品尺寸可能變更,請以實際產品尺寸或本公司最新規格書為準。
高壓組合型電阻箱 料號標識
BDR 2400W 13.6R K
型號
BDR
BQR
額定功率 (W)
200W~3200W
300W~4800W
阻值 (Ω)
電阻值(以歐姆Ω為單位).
阻值公差 (%)
J ±5%
K ±10%
