當空間受限時,德銘特的“薄”堆疊(ZR)功率扁型電阻是您最佳的選擇
德銘特電子橢圓扁平形電阻器 ZR 製動系列,具有超薄特性適合安裝在高度受限制的空間配置。由於繞性佳,可製成多端子,低感抗電阻,PC 板插入型及各類組合方式。適用於負載測試,產業機械,電力分配,儀器設備,自動控製裝置...等,
起動型 ZR 系列扁平型電阻器,於平形陶瓷管上固定兩個引出端子,陶瓷管上纏繞銅鎳或鎳鉻合金之電阻線,並於表面施以耐高溫之不燃性樹脂塗裝補覆,待電阻體陰乾後,經由高溫處理固定絕緣,並配裝固定腳架而成。
德銘特電子生產的平板式扁型電阻器 ZR 系列,符合 RoHS,和無鉛標準。對於規格外參數和客戶定製的特殊應用,請與德銘特業務部門聯系,商討細節。
無電感特性:採用 Ayrton Perry 無感繞線法,如需訂購此類產品,請於產品料號尾碼加上 "N" 。
應用註意:當電阻器疊加時,需使用墊片或間隔,以確保電阻空間和改善功耗。
下載 PDF 版本: 平板電阻 橢圓電阻 扁型電阻 - ZR 系列。

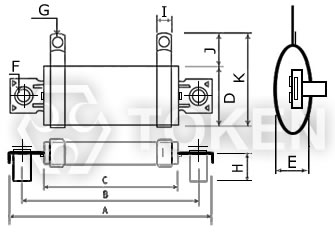

扁平型固定式繞線 (ZDR) 40W ~ 300W 尺寸 | |||||||||||||
|
|||||||||||||
功率 | 尺寸(Unit: mm) | 阻值範圍 (Ω) | |||||||||||
A | B | C | D | E | F | G | H | I | J | K | |||
40W | 83 | 70 | 50 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1~1KΩ | |
55W | 123 | 110 | 90 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1.5~2KΩ | |
70W | 153 | 140 | 120 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2~3KΩ | |
95W | 183 | 170 | 150 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2.5~4KΩ | |
100W | 193 | 180 | 160 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 3~5KΩ | |
120W | 218 | 205 | 185 | 28 | 11 | 5.2 | 4.1 | 13 | 9 | 12 | 42 | 3.5~6KΩ | |
150W | 218 | 205 | 185 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4~7KΩ | |
200W | 243 | 230 | 210 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4.5~8KΩ | |
250W | 287 | 274 | 254 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5~9KΩ | |
300W | 333 | 320 | 300 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5.5~10KΩ |

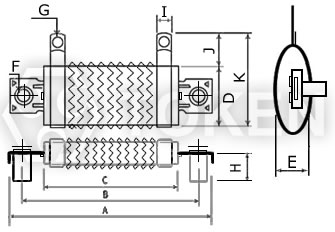

橢圓扁形波浪式繞線 (ZQR) 60W ~ 450W 尺寸 | |||||||||||||
|
|||||||||||||
功率 | 尺寸 (Unit: mm) | 阻值範圍 (Ω) | |||||||||||
A | B | C | D | E | F | G | H | I | J | K | |||
60W | 83 | 70 | 50 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1~4Ω | |
80W | 123 | 110 | 90 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1.5~5Ω | |
100W | 153 | 140 | 120 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2~7Ω | |
140W | 183 | 170 | 150 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2.5~9Ω | |
150W | 193 | 180 | 160 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 3~10Ω | |
180W | 218 | 205 | 185 | 28 | 11 | 5.2 | 4.1 | 13 | 9 | 12 | 42 | 3.5~12Ω | |
225W | 218 | 205 | 185 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4~15Ω | |
300W | 243 | 230 | 210 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4.5~20Ω | |
375W | 287 | 274 | 254 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5~25Ω | |
450W | 333 | 320 | 300 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5.5~30Ω |
扁型固定式無感量線繞 (ZDN) 40W ~ 300W 尺寸 | |||||||||||||
|
|||||||||||||
功率 | 尺寸 (Unit: mm) | 阻值範圍(Ω) | |||||||||||
A | B | C | D | E | F | G | H | I | J | K | |||
40W | 83 | 70 | 50 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1~1KΩ | |
55W | 123 | 110 | 90 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1.5~2KΩ | |
70W | 153 | 140 | 120 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2~3KΩ | |
95W | 183 | 170 | 150 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2.5~4KΩ | |
100W | 193 | 180 | 160 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 3~5KΩ | |
120W | 218 | 205 | 185 | 28 | 11 | 5.2 | 4.1 | 13 | 9 | 12 | 42 | 3.5~6KΩ | |
150W | 218 | 205 | 185 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4~7KΩ | |
200W | 243 | 230 | 210 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4.5~8KΩ | |
250W | 287 | 274 | 254 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5~9KΩ | |
300W | 333 | 320 | 300 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5.5~10KΩ |

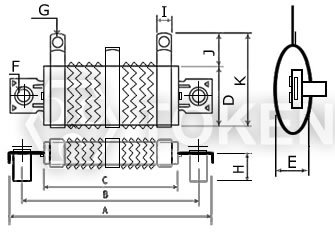

扁型波浪式無感量線繞 (ZQN) 60W ~ 450W 尺寸 | |||||||||||||
|
|||||||||||||
功率 | 尺寸(Unit: mm) | 阻值範圍 (Ω) | |||||||||||
A | B | C | D | E | F | G | H | I | J | K | |||
60W | 83 | 70 | 50 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1~4Ω | |
80W | 123 | 110 | 90 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1.5~5Ω | |
100W | 153 | 140 | 120 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2~7Ω | |
140W | 183 | 170 | 150 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2.5~9Ω | |
150W | 193 | 180 | 160 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 3~10Ω | |
180W | 218 | 205 | 185 | 28 | 11 | 5.2 | 4.1 | 13 | 9 | 12 | 42 | 3.5~12Ω | |
225W | 218 | 205 | 185 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4~15Ω | |
300W | 243 | 230 | 210 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4.5~20Ω | |
375W | 287 | 274 | 254 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5~25Ω | |
450W | 333 | 320 | 300 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5.5~30Ω |
橢圓扁形平板式電阻器 (ZR) 料號標識 | |||||||||||||||||||||||||||||||||
ZDR | 250W | 250R | J | ||||||||||||||||||||||||||||||
|
|
|
|
