橢圓形板 大功率高電流電阻器 - DOE 系列

當設計需求頂尖的功能時，大功率高電流橢圓板式電阻器是最佳的選擇。

德銘特 DOE 橢圓形板式功率系列，大功率高電流電阻器，又稱為剎車電阻器，或泄放電阻器。適用於大型電機的剎車泄放電路，有六種尺寸和各種額定電流可供選擇。

DOE 系列是針對在惡劣環境中應用設計，金屬襯板與電阻體之間採用優質陶瓷作為絕緣件。電阻體元件採用性能極為穩定的電阻合金，引出端與電阻體採用電阻焊工藝，實心鎳終端子，和特殊化學鍍鎳實心銅終端架構。持續工作時表面溫升不超過 350°C。

高電流 DOE 系列的電阻組件由不銹鋼阻抗合金組成，端子採用焊接或銀銅焊組成橢圓形，構成螺旋角片線繞電阻器的元素，外加陶瓷絕緣套管該支持座架。訂購單支更換，或各種安裝配置。聯系我們與您的特定需求。

附件選項：接線端子，熱開關，管道留孔，保險絲，風扇，和其它客戶指定的要求等，可根據要求製定。

下載 PDF 版本: 橢圓形板 大功率高電流電阻器 - DOE 系列。

附件選項 :
  1. 接線端子，熱開關，管道留孔，保險絲，風扇，和其它客戶指定的要求等，可根據要求製定。
特性 :
  1. 額定功率從 550W 到 3250W。
  2. 標稱電阻公差 ±10%(K)。
  3. 電阻值範圍 0.2Ω 到 2Ω,。
  4. 適用於高電流的應用。
應用：
  1. 工業電力機械，
  2. 動態製動電阻器，電力電阻負載櫃，馬達起動器，
  3. 反向製動器，電力負荷測量，配電，
  4. 儀器儀表，自動化控製裝置。
DOE Type 525W - 1750W 高電流大功率 尺寸

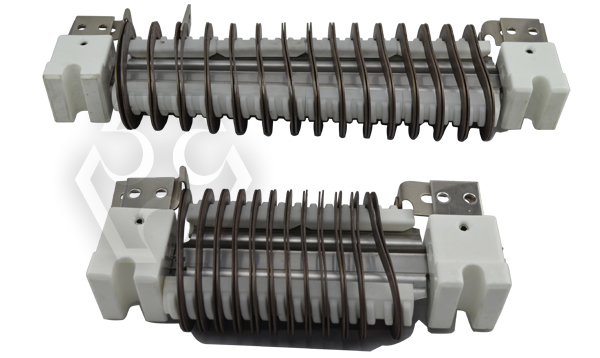

大功率高電流 剎車 泄放 橢圓形板式電阻器系列 (DOE)
大功率高電流 剎車 泄放 橢圓形板式電阻器系列 (DOE)
橢圓形板式高電流大功率電阻器 (DOE) 尺寸圖
橢圓形板式高電流大功率電阻器 (DOE) 尺寸圖
Power Rating A B
mm inch mm inch
525W 295.3 11.375 11 5/8 244.5 9.625 9 5/8
850W 385.7 15.1875 15 3/16 334.9 13.1875 13 3/16
1200W 469.9 18.5 18 1/2 419.1 16.5 16 1/2
1450W 555.6 21.875 21 7/8 504.8 19.875 19 7/8
1750W 638.2 25.125 25 1/8 587.4 23.125 23 1/8
電氣特性規格 橢圓形板式 (DOE)
測試項目 測試特性 測試條件
周圍溫度 (Ambient Temperature) 周圍溫度 (Ambient Temperature): -55°C ~350°C.
額定電流降低比率:
周围温度 (Ambient Temperature) 50°C, 額定電流降低比率至 95%;
周围温度 (Ambient Temperature) 75°C, 額定電流降低比率至 90%;
周围温度 (Ambient Temperature) 100°C, 額定電流降低比率至 85%;
周围温度 (Ambient Temperature) 350°C, 額定電流降低比率至 10%。		 周圍溫度 40°C時, 額定電流為 100%。
額定電流及表面溫昇 (Continuous Current Ratings and Temperatures Rise) 375°C Max。 電阻的周圍溫度40°C, 表面溫昇達到375°C時, 所通過的電流即為額定電流。
(The rating of continuous current is based on a 375°C temperature rise at ambient temperatures of 40°C.)
阻值精度 (Resistance tolerance) 電阻值常規精度 ±10%(K); 如有特殊要求, 歡迎洽詢, 最低可做至 ±3%。 JIS-C-5202 5-1
熱衝擊測試 (Thermal Shock) Δ≤±(2%R+0.1Ω) JIS-C-5202 7.3,
PR 室溫 30分鐘, -55°C 15分鐘。
端子強度測試 (Terminal strength) Δ≤±(2%R+0.1Ω) JIS-C-5202 6.1, 45N, 30秒。
短時間過負載 (Short-term overload) Δ≤±(2%R+0.1Ω) JIS-C-5202 5.5, 10PR, 5秒。
  • 周圍溫度 (Ambient Temperature): 是指電阻安裝於機箱內時, 電阻本體附近的溫度, 並非機箱外的溫度。
  • 電阻值和精度公差值須在室內室溫(25°C)的環境下, 採用微電阻計量測。

技術指標 電阻形板式電阻 (DOE)
項目 技術指標
工作電壓 安裝限 550 伏特接地。安裝特別高電壓可洽德銘特業務或技術工程師。
連線端子 採用標準 5/16 不銹鋼配件環形接線片。黃銅標籤用於識別連接點.
安裝 大電流橢圓板式電阻器可以陣列安裝到 1x2 到 4x4 架體上。 架體上的板式電阻器長度必須一致。架體結構為厚層鍍鋅鋼板。
高電流降功耗曲線 橢圓形板式 (DOE)
高電流橢圓板式電阻 (DOE) 降功耗曲線
高電流橢圓板式電阻 (DOE) 降功耗曲線
公稱電流 & 阻值 橢圓板式電阻器 (DOE)
525W 850W 1200W 1450W 1750W
電流 Amps 阻值 Ohms 電流 Amps 阻值 Ohms 電流 Amps 阻值 Ohms 電流 Amps 阻值 Ohms 電流 Amps 阻值 Ohms
- - - - 146 0.055 - - 146 0.082
- - - - 135 0.0677 - - - -
- - - - 124 0.080 - - - -
- - - - 116 0.0915 - - 116 0.142
113 0.0426 113 0.071 113 0.092 113 0.121 113 0.142
103 0.0497 103 0.0781 103 0.107 103 0.140 103 0.163
- - 100 0.080 100 0.122 - - 100 0.185
94 0.0581 94 0.0913 94 0.125 94 0.158 94 0.191
86 0.0747 86 0.116 86 0.158 86 0.199 86 0.241
85 0.0671 85 0.116 85 0.159 85 0.201 85 0.244
80 0.0864 80 0.134 80 0.182 80 0.230 80 0.278
79 0.0781 79 0.135 79 0.185 79 0.234 79 0.284
74 0.0984 74 0.156 74 0.213 74 0.279 74 0.336
70 0.110 70 0.171 70 0.232 70 0.293 70 0.354
69 0.115 69 0.182 69 0.249 69 0.326 69 0.394
65 0.128 65 0.199 65 0.270 65 0.341 65 0.412
62 0.146 62 0.220 62 0.305 62 0.390 62 0.463
61 0.148 61 0.230 61 0.312 61 0.394 61 0.476
56 0.170 56 0.270 56 0.369 56 0.483 56 0.568
- - 54 0.269 54 0.378 - - 54 0.573
51 0.213 51 0.327 51 0.440 51 0.554 51 0.667
47 0.249 47 0.382 47 0.514 47 0.647 47 0.780
43 0.299 43 0.465 43 0.631 43 0.796 43 0.963
39 0.364 39 0.566 39 0.768 39 0.970 39 1.170
35 0.465 35 0.707 35 0.909 35 1.190 35 1.390
32 0.544 32 0.846 32 1.148 32 1.450 32 1.750
30 0.695 30 1.057 30 1.360 30 1.780 30 2.080
26 0.860 26 1.310 26 1.680 26 2.210 26 2.580
25 1.060 25 1.620 25 2.080 25 2.730 25 3.190
22 1.200 22 1.830 22 2.450 22 3.070 22 3.700
18 2.040 18 3.110 18 3.990 18 5.240 18 6.130
註: 請致電或發送電子郵件取得，安裝，支架，五金配件信息, 異常, 非常規需求。
大功率高電流電阻器 (DOE) 料號標識
DOE 1500W 1R3 K F
型號
DOE
額定功率 (W)
550W~3250W
阻值
1R3 1.3Ω
13R 13Ω
阻值公差 (%)
K ±10%
無鉛
