鋁殼電阻 黃金鋁殼電阻 鋁盒電阻 (AH)
出色的功率型散熱片黃金鋁盒電阻器 ＋ 卓越的高精密型鋁殼電阻器。
德銘特電子 AH 功率型系列黃金鋁殼電阻器，外殼採用鋁合金製造，表面具有散熱溝槽，體積小，功率大，耐高溫，過載能力強，具有耐氣候性、高精度，標準低電感電阻，高穩定，強架構，其變通性佳多重組合選擇，有利於機械保護，更方便使用者安裝。
適用於電源、變頻器、伺服器、及惡劣環境下高要求應用，使用壽命長。阻值公差為 10%，5%，2%，1%，0.5%，0.25%，0.1%，並可根據需要進行大功率型號組裝。亦可根據客戶需求規格訂製專門的電阻器，且可以組合成大功率型、或大電力型的電阻箱。
德銘特電子黃金鋁盒電阻器 AH 系列，因其功耗大，體積小，具有耐氣候性，工作溫度範圍 -55°C to +275°C，常作為大功率型電阻使用，如煞車電阻器、老化電阻器、鋁外殼散熱電阻器、製動電阻器、泄放電阻器。
黃金鋁殼電阻器 AH 系列，嚴緊公差精度達 ±0.1%，溫度係數 (TCR) 穩定至 ±25 PPM/°C，也是作為電流感側電阻器、高精密電阻器，最理想的選擇。德銘特 AH 系列由於阻抗元器件完成封裝在陽極氧化鋁架構內，其額定熱點遠低於標準值。其高性能全焊接結構，保證長期穩定的重負載的螺紋栓軸端子。
德銘特 AH 黃金鋁殼電阻系列符合 RoHS 和無鉛標準。對於規格外參數和客戶定製的特殊應用，請與德銘特業務部門聯系，商討細節。
下載 PDF 版本: 鋁殼電阻 黃金鋁殼電阻 鋁盒電阻 (AH)。
無電感量特性：
- 可提供 Ayrton Perry 無電感量線繞工藝生產。當需要時，請於料號標識編號後加上“N”。
- 標準繞組及無電感量繞組，兩種都具有相同的功能特性，小尺寸、高功率、堅固結構、和超精密。
- 鋁外殼可以安裝散熱片，以求達到最高的散熱效果。
原材料：
- 元素：銅和鎳合金，鎳鉻合金或錳銅。
- 外殼：鋁硬質陽極塗層； 核心：氧化鋁或陶瓷。
- 密封材料: S - 矽樹脂；C: 水泥填充； 端蓋：不銹鋼。
- AHS 標準端子：
5W ~ 150W 鍍錫端子，200W ~ 500 W 螺紋端子。 - AHC 標準端子：
5W ~ 50W 鍍錫端子，80W ~ 300 W 螺紋端子。
通用規格：
- 工作溫度範圍： -55°C to +275°C。
- 額定功率範圍： 5W ~ 500W 有 AHS: 11 種, AHC: 6 種可供選擇。
- 嚴緊阻值公差： ±0.1%，±0.25%，±0.5%，±1%，±2%，±5%，±10%。
- 卓越溫度係數： ±25 PPM/°C，±50 PPM/°C，±100 PPM/°C，±250 PPM/°C。

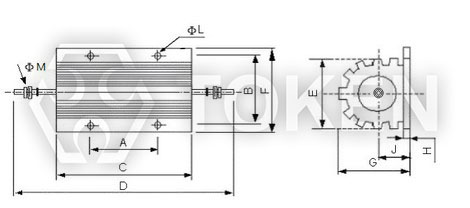

| 黃金鋁盒 (AHS-5, AHS-5N, AHS-10, AHS-10N, AHS-25, AHS-25N, AHS-50, AHS-50N) 尺寸 | ||||||||||||||
|
||||||||||||||
| 類型 | A | B | C | D | E | F | G | H | J | Φ L | Φ M | Φ N | P | |
| ± 1.0 | ± 1.0 | ± 1.0 | ± 2.0 | ± 1.0 | ± 1.0 | ± 1.0 | ± 0.8 | ± 1.0 | ± 0.8 | ± 0.8 | ± 0.8 | Ref. | ||
| AHS-5 AHS-5N |
11.4 | 12.5 | 15.5 | 31 | 8.5 | 16 | 8 | 1.5 | 4.4 | 2.2 | 1.2 | 1.3 | 8 | |
| AHS-10 AHS-10N |
14 | 16 | 19.5 | 40.5 | 11.2 | 21 | 10 | 2 | 5 | 2.5 | 2 | 2.2 | 10.5 | |
| AHS-25/30 AHS-25/30N |
18.3 | 20 | 27 | 48 | 14.3 | 27 | 13 | 2 | 7 | 3.5 | 2 | 2.2 | 10.5 | |
| AHS-50 AHS-50N |
40 | 22 | 50 | 71 | 16.3 | 29 | 15.5 | 2 | 7.3 | 3.5 | 2 | 2.2 | 10.5 | |
| 黃金鋁盒 (AHS-75, AHS-75N, AHS-100, AHS-100N, AHS-150, AHS-150N) 尺寸 | |||||||||||||
|
|||||||||||||
| 類型 | A | B | C | D | E | F | G | H | J | Φ L | M | Φ N | |
| ± 1.5 | ± 1.5 | ± 2.0 | ± 2.0 | ± 1.5 | ± 1.5 | ± 1.5 | ± 0.8 | ± 1.5 | ± 1.2 | ± 0.8 | ± 0.8 | ||
| AHS-75 AHS-75N |
23.5 | 37 | 65.5 | 90 | 27 | 48 | 26 | 3.5 | 12 | 4.5 | 3 | 2.7 | |
| AHS-100F AHS-100FN |
35 | 37 | 98 | 119 | 27 | 48 | 26 | 3.5 | 11.5 | 4.5 | 2 | 2.7 | |
| AHS-150 AHS-150N |
52 | 37 | 130 | 151 | 27 | 48 | 26 | 3.5 | 11.5 | 4.5 | 3 | 2.7 | |
| 黃金鋁盒 (AHS-200, AHS-200N, AHS-250F, AHS-250FN, AHS-300, AHS-300N, AHS-500, AHS-500N) 尺寸 | ||||||||||||
|
||||||||||||
| 類型 | A | B | C | D | E | F | G | H | J | Φ M | Φ N | |
| ± 2.5 | ± 2.5 | ± 3.5 | ± 2.5 | ± 2.5 | ± 3.5 | ± 2.5 | ± 1.5 | ± 2.0 | ± 1.5 | ± 1.5 | ||
| AHS-200 AHS-200N |
35 | 58 | 92 | 151 | 46.5 | 72 | 45 | 5 | 20 | M5 | 5.5 | |
| AHS-250F AHS-250FN |
45 | 60 | 112 | 165 | 46.5 | 73 | 45 | 5 | 21 | M6 | 5.5 | |
| AHS-300 AHS-300N |
51 | 58 | 130 | 178 | 46.5 | 73 | 45 | 5 | 21 | M6 | 5.5 | |
| AHS-500 AHS-500N |
87 | 58 | 204 | 244 | 46.5 | 73 | 45 | 5 | 21 | M6 | 5.5 | |

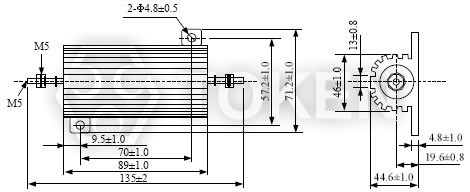

| 黃金鋁盒 (AHS-250, AHS-250N) 尺寸 | |
|
| 黃金鋁盒 (AHC-5, AHC-5N, AHC-10, AHC-10N, AHC-25, AHC-25N, AHC-50, AHC-50N) 尺寸 | ||||||||||||||
| ||||||||||||||
| 類型 | A | B | C | D | E | F | G | H | J | Φ L | Φ M | Φ N | P | |
| ± 1.0 | ± 1.0 | ± 1.0 | ± 2.0 | ± 1.0 | ± 1.0 | ± 1.0 | ± 0.8 | ± 1.0 | ± 0.8 | ± 0.8 | ± 0.8 | Ref. | ||
| AHC-5 AHC-5N |
10 | 12.5 | 15 | 25 | 8.5 | 16.5 | 8 | 1.5 | 4 | 2 | 1.2 | 1.3 | 5 | |
| AHC-10 AHC-10N |
14 | 15.5 | 19 | 32 | 10.5 | 20 | 10 | 2 | 5 | 2 | 2 | 2.2 | 6 | |
| AHC-25 AHC-25N |
18 | 19 | 27 | 47 | 15 | 27 | 15.5 | 2 | 7 | 3.2 | 2 | 2.2 | 10 | |
| AHC-50 AHC-50N |
39 | 21 | 50 | 70 | 15 | 29 | 15.5 | 2 | 7 | 3.2 | 2 | 2.2 | 10 | |
| 黃金鋁盒 (AHC-80, AHC-80N, AHC-100S, AHC-100SN) 尺寸 | ||||||||||||
| ||||||||||||
| 類型 | A | B | C | D | E | F | G | H | J | Φ L | Φ M | |
| ± 1.5 | ± 1.5 | ± 2.0 | ± 2.0 | ± 1.5 | ± 1.5 | ± 1.5 | ± 0.8 | ± 1.5 | ± 1.2 | ± 1.5 | ||
| AHC-80 AHC-80N |
35 | 37 | 66 | 102 | 28 | 47 | 25 | 3.5 | 12 | 4.5 | M5 | |
| AHC-100S AHC-100SN |
35 | 37 | 66 | 102 | 28 | 47 | 25 | 3.5 | 12 | 4.5 | M5 | |
| 黃金鋁盒 (AHC-100, AHC-100N) 尺寸 | |
|
| 黃金鋁盒 (AHC-250, AHC-250N, AHC-300, AHC-300N) 尺寸 | |
|
| 黃金鋁殼 (AHS) 性能規格 | |||||||||||
| 類型 | 種類 | 額定功率 (W) | 阻值範圍 (Ω) | 阻值公差 (%) | 最大工作電壓 (V) | 最大 重量 (g)t |
鋁外殼散熱片 | ||||
| AHS 有感 |
AHSN 無感 |
AHS | AHSN | AHS | AHSN | 面積 (cm2) | 厚度 (mm) | ||||
| AHS-5 | RE60 | 5 | 0.01R~3K | 0.01R~750R |
B (±0.1%) C (±0.25%) D (±0.5%) F (±1%) G (±2%) J (±5%) K (±10%) |
F (±1%) G (±2%) J (±5%) K (±10%) |
√ ( P * R ) | 3 | 415 | 1 | |
| AHS-10 | RE65 | 10 | 0.01R~5K | 0.01R~1K25 | 6 | 415 | |||||
| AHS-25 | RE70 | 25 | 0.01R~10K | 0.01R~2K | 11 | 535 | |||||
| AHS-30 | 30 | 0.01R~10K | 0.01R~2K | 18 | 535 | ||||||
| AHS-50 | RE75 | 50 | 0.01R~10K | 0.01R~2K | 30 | 995 | |||||
| AHS-75 | 75 | 0.01R~20K | 0.5R~5K | 90 | 995 | 3 | |||||
| AHS-100 | RE77 | 100 | 1R~30K | 1R~7K | 265 | 2780 | |||||
| AHS-150 | 150 | 1R~40K | 1R~10K | 265 | 995 | ||||||
| AHS-200 | 200 | 1R~50K | 1R~12K | 420 | 3750 | ||||||
| AHS-250 | RE80 | 250 | 1R~50K | 1R~12K | 510 | 4900 | |||||
| AHS-250F | RE80 | 250 | 1R~50K | 1R~12K | 480 | 4765 | |||||
| AHS-300 | 300 | 1R~50K | 1R~12K | 580 | 5780 | ||||||
| AHS-500 | 500 | 1R~50K | 1R~12K | 970 | 8500 | ||||||
| 黃金鋁殼 (AHC) 性能規格 | |||||||||||
| 類型 | 種類 | 額定功率 (W) | 阻值範圍 (Ω) | 阻值公差 (%) | 最大工作電壓 (V) | 最大 重量 (g)t |
鋁外殼散熱片 | ||||
| AHC 有感 |
AHCN 無感 |
AHC | AHCN | AHC | AHCN | 面積 (cm2) | 厚度 (mm) | ||||
| AHC-5 | RE60 | 5 | 0.1R~3K | 0.1R~750R |
B (±0.1%) C (±0.25%) D (±0.5%) F (±1%) G (±2%) J (±5%) K (±10%) |
F (±1%) G (±2%) J (±5%) K (±10%) |
√ ( P * R ) | 6 | 415 | 1 | |
| AHC-10 | RE65 | 10 | 0.1R~5K | 0.1R~1K25 | 11 | 415 | |||||
| AHC-25 | RE70 | 25 | 0.1R~10K | 0.1R~2K | 20 | 535 | |||||
| AHC-50 | RE75 | 50 | 0.1R~10K | 0.1R~2K | 30 | 995 | |||||
| AHC-80 | 75 | 0.1R~20K | 0.5R~5K | 90 | 995 | ||||||
| AHC-100S | 100 | 1R~30K | 1R~7K | 160 | 2780 | 3 | |||||
| AHC-100 | RE77 | 100 | 1R~3K | 1R~3K | 100 | 995 | |||||
| AHC-250 | RE80 | 250 | 1R~3K | 1R~3K | 480 | 4900 | |||||
| AHC-300 | 300 | 1R~3K | 1R~3K | 580 | 5780 | ||||||
| 表面溫度與功率負載 (散熱板) 曲線圖 (AH) | |
|
| 環境溫度 降額曲線 (AH) | ||
|
| 散熱片 降額曲線 (AH) | ||
|
| 功率鋁盒 (AH) 電器特性條件 | ||
| 參數 | 測試條件 | 規格 |
| 溫度係數 T.C.R. | 室溫 /100°C 以上. | ±25, 50, 100, 250ppm/°C |
| 短時間過載 | 5 × 額定功率-5sec. | Δ R±(2%+0.05Ω)Max. |
| 振動 | 10~50~10Hz/Min -X- Y- Z Axis 2 Hours each. | Δ R±(0.2%+0.05Ω)Max. |
| 負載壽命 | 額定負載 (底盤安裝) (1.5 Hour on 0.5 Hour OFF) 重復 1000 小時 | Δ R±(5%+0.05Ω)Max. |
| 引出端強度 | (1) 扭轉測試 (30 sec Min) AH-5: 1kg, AH-10: 2.3kg, AH-25, AH-50: 4.5kg (2) 扭轉測試 (5~15sec) AH-100: 27kg-cm, AH-250: 36kg-cm |
Δ R±(0.2%+0.05Ω)Max. |
| 介質耐壓 | AHS-5 AHS-10 AHS-25 1000V AHS-30, AHS-50, AHS-75, AHS-100 2000V AHS-150, AHS-200, AHS-250, AHS-300, AHS-500 2500V |
Δ R±(0.5%+0.05Ω)Max. |
|
AHC-5 AHC-10 AHC-25 800V AHC-50, AHC-80, AHC-100 1000V AHC-250, AHC-300 2500V |
||
| 絕緣阻抗 | 在同樣的介質耐壓測試條件下， 加載500V和絕緣性阻值測試 | AHS: 1000 MΩ Min. AHC: 100 MΩ Min. |
| 溫度系數阻值 | 溫度 40°C 濕度 95% DC 100V 100 Hrs. | Δ R±(5%+0.05Ω)Max. |
| 溫度負載測試 | 90% 濕度, 40°C溫度, 1/10 × 額定功率 (1.5 開-0.5 關), 重複 200 小時. | Δ R±(5%+0.05Ω)Max. |
| 抗焊接溫度 | 350°C ± 10°C 持續 3±0.5 秒 | Δ R±(1%+0.05Ω)Max. |
| 鋁殼電阻 (AH) 料號標識 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AH | S | 10/10N | 20Ω | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||
 | | | | | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
