單列直插型超精密網絡電阻 - UPRNS 系列
當需要高精度，高穩定性的應用時，德銘特電子精密網絡電阻技術，勝過當今所有其它傳統電阻的技術。這項技術經德銘特電子的研發和發展，並在此技術基礎上，擴展了精密網阻產品的廣泛應用。
這一技術允許客戶給產品設計定位，可滿足挑戰性和具有專業性的技術要求。在固定電阻的應用中，設計人員現在可以保證高度的穩定性和準確性，使用德銘特革命性的網絡技術解決方案。這技術允許客戶給產品定位設計，可滿足挑戰性和具有專業性的技術要求。
精密網阻 UPRNS 系列符合無鉛（Pb-Free）和 RoHS 標準，提供設計工程師各種工業級的合格電阻元器件。
德銘特電子進一步擴展其精密元器件產品的性能，開發單列直插型網阻 UPRNS 系列，和雙列直插型網阻 UPRND 系列。並且提供設計工程師一種經濟型、高品質、性能優異、精密功率電阻器。 其組成電阻的標稱阻值偏差，及溫度係數偏差具有相對的一致性，特別適用于有精密分壓，分流等技術要求的電子電路。
UPRNS / UPRND 網阻系列，是由德銘特生產的 EE/RE 1/10 成品，經選配組裝而成。具備高穩定性、高精度的電阻網絡，具有極低的溫度係數特性。
單列直插型 UPRNS 超精密系列是 Vishay，IRC，松下理想的替代元件，且提供更有競爭力的價格和快速交貨服務。
對於規格外的技術要求和特殊的應用，請與德銘特的業務代表聯繫。
下載 PDF 版本: 單列直插型超精密網絡電阻 - UPRNS 系列。
如何選用超精密網阻 UPRND/UPRNS：
- 德銘特電子 UPRNS/UPRND 精密網阻，不設置標準系列規格。
- 客戶可在本說明規定的範圍內，選擇組成電阻數量，規格，絕對及相對阻值誤差，絕對及相對溫度係數，結構形式等，自行設計所需要的電阻網絡。
- 客戶可在規範條件下，自行定訂電阻值、網絡電阻設計。
- 客戶可對網絡的內含電阻的絕對阻值偏差，和絕對溫度系數自行定義。
- 客戶可對網絡的內含電阻的相對阻值偏差，及相對溫度系數自行定義。
- 客戶可從自行定義設計中，優化最佳的性能價格比。
特性：
- UPRND: 雙列直插型；UPRNS: 單列直插型。
- 金屬膜精密網絡，出色的穩定性和可靠性。
- 提供電阻範圍內的任何阻值。
- 緊密公差精度 A2(±0.02%).
- 無鉛（Pb-Free），並且符合 RoHS 標準。
- 優越的絕對溫度係數 TCR 收窄至 C7(±5 ppm/°C)。
相對溫度係數 C10(±2 ppm/°C)。
應用：
- 工業，軍事，航空，分流網絡，分壓器。
- 精密放大器，音頻（高端立體聲設備）。
- 錄音設備，電子顯微鏡，數字電壓表，測試與測量設備。
- 醫療，精密儀器，電子束（EB）掃描應用，電子儀器儀表衡器。
| 單列直插型 (UPRNS) 尺寸及技術參數 | |||||||||
|
|||||||||
| UPRNS A(mm)±0.5 | 14.20 | 16.90 | 21.90 | 24.10 | 35.00 | 42.30 | 50.80 | ||
| 引腳數量 | 5 | 6 | 8 | 9 | 13 | 16 | 19 | ||
| 尺寸(單位: mm) | A | 14.20±0.5 ~ 50.80±0.5 | |||||||
| B | 12.0±0.5 | ||||||||
| C | 0.6±0.05 | ||||||||
| D | 2.54±0.05 | ||||||||
| E | 4.0±0.5 | ||||||||
| 單只組成電阻額定功率70°C (W) | 0.1 | ||||||||
| 單只組成電阻最大工作電壓(V) | 200 | ||||||||
| 組成電阻標稱阻值範圍(Ω) | 10 ~ 1M | ||||||||
| 絕對阻值誤差(%) | A2(±0.02), A5(±0.05), B(±0.1), C(±0.25), D(±0.5), F(±1.0) | ||||||||
| 相對阻值誤差(%) | T(±0.01), A2(±0.02), A5(±0.05), B(±0.1) | ||||||||
| 絕對溫度係數(ppm/°C) | C7(±5), C6(±10), C5(±15), C3(±25), C2(±50) | ||||||||
| 相對溫度係數(ppm/°C) | C10(±2), C9(±3), C7(±5), C6(±10), C5(±15) | ||||||||
| 工作溫度範圍(°C) | -10 ~ +70 | ||||||||

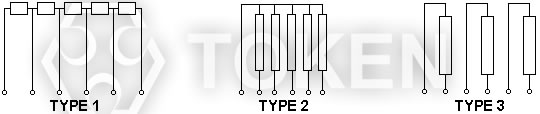

| 單列直插型 (UPRNS) 結構示意 |
 單列直插型精密網絡電阻 (UPRNS) 結構示意 |
|
1. 德銘特UPRNS/UPRND不設置標準系列規格。 2. 客戶要求如超出上述說明範圍，請洽詢德銘特電子業務部。 3. 客戶可在本說明規定的範圍內，選擇組成電阻數量、規格、阻值誤差、溫度係數、結構形式等，自行設計所需要的電阻網絡。 |
| 精密網絡電阻 單列直插 UPRNS - 雙列直插 UPRND 尺寸比較 | ||
 單列直插型精密網阻 (UPRNS) |
||
| UPRNS 單列直插 A ± 0.5 |
引腳 | |
| 14.20 | 5 | |
| 16.9 | 6 | |
| 21.9 | 8 | |
| 24.1 | 9 | |
| 35 | 13 | |
| 42.3 | 16 | |
| 50.8 | 19 | |
 雙列直插精密網阻 (UPRND) |
|
| UPRND 雙列直插 A ± 0.5 |
引腳 |
| 5.08 | 2 |
| 11.8 | 4 |
| 精密網絡電阻 單列直插 UPRNS - 雙列直插 UPRND 內部連接 | |
單列直插 (UPRNS) 結構示意 |
 雙列直插 (UPRND) 結構示意 |
| 單列直插型 (UPRNS) 料號標識 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UPRNS | 8 | Type1 | 10R | B | C5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
