TO-220 散熱器外掛 無感功率電阻器 (RMG20)
德銘特 TO-220 功率封裝電阻器，提供最佳的高熱效率。
德銘特電子新一代的 TO220 功率封裝電阻，採用高可靠性，先進的銅質皮膜，提供給設計工程師一個高散熱的工業標準方案。
在至關重要的成本效益和可靠性趨勢下，德銘特提供了 RMG20 系列 TO-220 功率電阻，堅固實用且具有無感性能、低熱阻、使它們非常適合用多種工業應用，如電源，工業控製和汽車。
非貴金屬銅墨絲印的 RMG20 系列電阻，成為有效的替代含鉛的其他厚膜功率電阻器，同時保持優異的熱傳導和熱耗散，是必要的功耗應用要求。
德銘特專有的電阻元件封裝，使得安裝更容易，保護性高，高絕緣度，於低電阻值在更高的額定功率應用，可確保最高質量的無感表現。
工作溫度範圍從 -65°C to +150°C.
德銘特提供標準電值及非規格內的阻值，請聯系我們與您的特定需求。
下載 PDF 版本: TO-220 散熱器外掛 無感功率電阻器 (RMG20)。
特性
- 可達 20 瓦工作功率，於 25°C 散熱器溫度。
- 模壓式封裝易於安裝及保護性佳。
- TO-220 功率型封裝。
- 絕緣的外盒。
- 無感/低感。
應用 :
- 高速切換型電源供應器。
- 脈沖發生器的負載電阻。
- VHF 功放器。
- 電壓整流器。
- 緩沖電路。
| TO-220 (RMG20) 尺寸 (單位: mm) | |||||||||||
|
|||||||||||
| 規格 | W | H | T | T1 | T2 | B | B1 | C | D | D1 | |
| RMG20 | 10.15~10.67 | 16.00~16.52 | 2.92~3.44 | 0.40~0.60 | 1.52~2.04 | 11.43~13.97 | 2.54~4.06 | 4.82~5.34 | 0.66~0.86 | 1.14~1.40 | |
| TO-220 (RMG20) 電氣特性規格 | ||
| 阻值範圍 | 阻值公差 | 溫度係數 (PPM/°C) |
| 0.05Ω~1Ω | ±5.00% ±10.0% |
- |
| 2Ω~5Ω | ±1.00% ±5.00% ±10.0% |
±200 |
| 5Ω~10Ω | ±1.00% ±5.00% ±10.0% |
±100 ±200 |
| 11Ω~10KΩ | ±0.50% ±1.00% ±5.00% ±10.0% |
±50 ±100 ±200 |
|
最大工作電壓 350V；絕緣強度 1800VAC；絕緣阻抗：10GΩ min。 工作溫度：-65°C 到 +150°C；阻值 < 1Ω 亦可提供。 |
||
| TO-220 (RMG20) 環境特性規格 | ||
| 測試項目 | 規格標準 | 測試條件 |
| 溫度係數 | 10Ω and above, ±50ppm/°C 1Ω and 10Ω, (±100ppm)/°C |
Referenced to 25°C, ΔR taken at +105°C |
| 短時間過負載 | Δ R±0.3% | 2 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds. |
| 負載壽命 | Δ R±1.0% | MIL-R-39009,2,000 hours at rated power. |
| 耐濕性 (穩定狀態下) | Δ R±0.5% | MIL-STD-202F, Method 103B 40°C, 90~95%RH, RCWV 1.5hours ON, 0.5hours OFF. total 1000~1048 hours. |
| 耐熱性 | Δ R±0.3% | MIL-STD-202, Method 107G. -65°C~150°C,100 cycle |
| 端子強度 | Δ R±0.2% | MIL-STD-202, Method 211, Cond.A(Pull Test) 2.4N. |
| 高頻率震動 | Δ R±0.2% | MIL-STD-202, Method 204, Cond.D. |
|
引線材質：鍍錫銅線。無散熱器下，在自然對流空氣下 25°C, RMG20 額定功率為 2.25W。 塑裝盒的表面溫度的量測，需用熱電藕量於所使用的散熱器上所安裝本器件的中央位置。 功率的使用極限，取決於塑裝盒的表面溫度。熱油膏需使用正確。 |
||

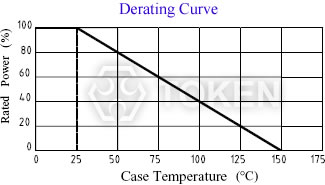

| TO-220(RMG20) 降额曲线 | |
|
| TO-220 功率電阻 (RMG20) 料號標識 | |||||||||||||||||||||||||||||||||||||||||||||
| RMG | 20 | J | P | D | 10R | ||||||||||||||||||||||||||||||||||||||||
 | | | | | | ||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||
