TO-220 模壓封裝功率無感 塑封電阻(RMG30)
TO-220 功率電阻器，穿上晶體管的外衣，晶體管式封裝。
德銘特電子新一代的無感功率電阻器，額定功率 30W，晶體管式封裝 TO-220，給予電力電子設計工程師，提供了表面貼裝和插件固定電阻器全面的高功率，及在密集的電源電路的卓越散熱性能。
範圍廣泛的 TO-膜塑封裝型的無感功率電阻，專門設計用於在電力電子電路，如緩沖器、電流限制、負載、電流感應電阻器、及其他電源應用。
其緊湊散熱機架式結構，確保它們是理想的高功率密度應用，和無感量特性，允許 TO-220 電阻器運行高達 30 瓦特在 25°C 的溫度條件。TO-膜塑封裝使得安裝更容易，保護性高，高絕緣度，無感量。
德銘特電子 RMG30 系列電阻值低至 0.05Ω，使它們特別適用於電流感測應用，且符合無鉛終端引線級 RoHS 標準。
電阻值範圍從 0.05Ω 到 10KΩ，和公差標準 1% 為大部分標稱電阻值，雖然 5% 的公差也可提供。
德銘特提供標準電值及非規格內的阻值，請聯系我們與您的特定需求。
下載 PDF 版本: TO-220 模壓封裝功率無感 塑封電阻(RMG30)。
特性 :
- 高絕緣度，無感/低感量。
- 只用一顆螺絲，便可安裝於散熱器上。
- 保護性高的模壓塑封外盒，且易於安裝。
- 安裝在散熱器，於 25°C 的溫度，最高功率可達 30 瓦。
應用 :
- 射頻功率放大的器終端電阻。
- 低能量派沖負載，緩沖電路器。
- 熒幕映像管的功率負載及泄放電阻。
- UPS，電壓整流器，用於電源供器的入口端。
| TO-220 無感功率 (RMG30) 尺寸 (單位: mm) | |||||||||||||
|
|||||||||||||
| 規格 | W | H | T | T1 | T2 | B | B1 | C | D | D1 | G | R | |
| RMG30 | 10.15 ~ 10.67 |
16.00 ~ 16.52 |
2.92 ~ 3.44 |
0.40 ~ 0.60 |
1.52 ~ 2.04 |
11.43 ~ 13.97 |
2.54 ~ 4.06 |
4.82 ~ 5.34 |
0.66 ~ 0.86 |
1.14 ~ 1.40 |
2.92 ~ 3.44 |
3.08 ~ 3.28 |
|
| TO-220 無感功率 (RMG30) 電氣特性規格 | ||
| 阻值範圍 | 阻值公差 | 溫度係數 (PPM/°C) |
| 0.05Ω~1Ω | ±5.00% ±10.0% |
- |
| 2Ω~5Ω | ±1.00% ±5.00% ±10.0% |
±200 |
| 5Ω~10Ω | ±1.00% ±5.00% ±10.0% |
±100 ±200 |
| 11Ω~10KΩ | ±0.50% ±1.00% ±5.00% ±10.0% |
±50 ±100 ±200 |
|
最大工作電壓 350V；絕緣強度 1800VAC；絕緣阻抗：10GΩ min。 工作溫度：-65°C 到 +150°C；阻值 < 1Ω 亦可提供。 |
||
| TO-220 (RMG30) 環境特性規格 | ||
| 測試項目 | 規格標準 | 測試條件 |
| 溫度係數 | 10Ω and above, ±50ppm/°C 1Ω and 10Ω, (±100ppm)/°C |
Referenced to 25°C, ΔR taken at +105°C |
| 短時間過負載 | Δ R±0.3% | 2 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds. |
| 負載壽命 | Δ R±1.0% | MIL-R-39009,2,000 hours at rated power. |
| 耐濕性 (穩定狀態下) | Δ R±0.5% | MIL-STD-202F, Method 103B 40°C, 90~95%RH, RCWV 1.5hours ON, 0.5hours OFF. total 1000~1048 hours. |
| 耐熱性 | Δ R±0.3% | MIL-STD-202, Method 107G. -65°C~150°C,100 cycle |
| 端子強度 | Δ R±0.2% | MIL-STD-202, Method 211, Cond.A(Pull Test) 2.4N. |
| 高頻率震動 | Δ R±0.2% | MIL-STD-202, Method 204, Cond.D. |
|
引線材質：鍍錫銅線。 無散熱器下，在自然對流空氣下 25°C, RMG20 額定功率為 2.25W。最大轉矩0.9 Nm 塑裝盒的表面溫度的量測，需用熱電藕量於所使用的散熱器上所安裝本器件的中央位置。 功率的使用極限，取抉於塑裝盒的表面溫度。熱油膏需使用正確。 |
||

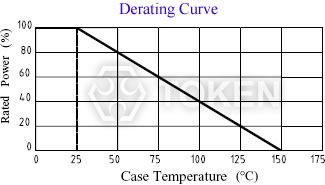

| TO-220 無感功率 (RMG30) 降额曲线 | |
|
| TO-220 無感功率 (RMG30) 料號標識 | |||||||||||||||||||||||||||||||||||||||||||||
| RMG | 30 | J | P | D | 10R | ||||||||||||||||||||||||||||||||||||||||
 | | | | | | ||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||
