高饱和大电流滤波功率电感器 (TPSRB)

德铭特 TPSRB 设计为高饱和大电流滤波通用型电感器,用于消除电信的电力线路中的 EMI,测试和测量设备,网络,便携式电子设备,PC,家电和其他电子设备。采用直接电极型的闭磁路构造设计,具有扼流滤波高频杂讯特性,轻便薄小,尺寸小,厚度薄,容易表面贴装。

通过开发低直流阻抗,提高直流到直流转换器的效率,TPSRB 采用紧凑设计,节省宝贵 PCB 版面面积。尺寸量测只有 5.6 mm x 6.2 mm x 3.2 mm TPSRB63, 7.0 mm x 7.8 mm x 4.5 mm TPSRB74, 9.0 mm x 10.0 mm x 5.5 mm TPSRB105。 平底表面设计,可确保稳固的安装,具有优异的端面强度,良好的焊锡性,及耐热度。

德铭特 TPSRB 功率系列于功能特性上具有高功率、高磁饱和性、高品质、高能量存储、耐大电流、低电阻、低漏磁特点。同时具有良好的焊锡性及耐热性。产品包装符合 EIA-481 标准,适用于 SMT 自动贴片。

德铭特的 TPSRB 绕线系列高频扼流滤波电感器,符合 RoHS 标准,无铅焊接技术及 100% 无铅,并提供更有竞争力的价格和快速交货服务。请联系我们与您的特定需求。

下载 PDF 版本: 高饱和大电流滤波功率电感器 (TPSRB)

特性 :
  1. 高功率,高饱和电流,适用于表面贴装。
用途 :
  1. 录像机,笔记本电脑,OA仪器,数码相机。
  2. 液晶电视,小型通信设备,DC/DC转换器等。
高频扼流滤波 (TPSRB) 结构图及规格尺寸

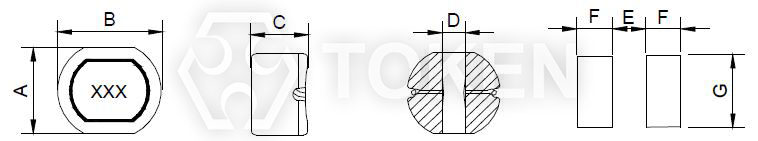

高频扼流滤波功率电感器 (TPSRB) 尺寸图 (Unit: mm)
高频扼流滤波功率电感器 (TPSRB) 尺寸图
型号 A±0.5 B±0.5 C±0.5 D (Ref) E (Ref) F (Ref) G (Ref)
TPSRB63 5.6 6.2 3.2 1.8 1.7 2.25 5.5
TPSRB74 7.0 7.8 4.5 2.0 2.0 4.0 7.5
TPSRB105 9.0 10.0 5.5 2.8 2.5 5.0 9.5
注: 可依客户特殊需求设计。
高频扼流滤波 (TPSRB) 特性规格
Inductance (µH) TPSRB63 TPSRB74 TPSRB105
标识 电感值 (µH) 直流阻抗 (Ω) Max. 额定电流 (A) 直流阻抗 (Ω) Max. 额定电流 (A) 直流阻抗 (Ω) Max. 额定电流 (A)
100 10 0.082 1.62 0.04 1.65 0.03 2.06
120 12 0.103 1.48 0.04 1.57 0.03 1.94
150 15 0.12 1.32 0.06 1.39 0.04 1.72
180 18 0.16 1.21 0.06 1.29 0.05 1.58
220 22 0.176 1.09 0.07 1.12 0.05 1.42
270 27 0.32 1.99 0.10 1.06 0.07 1.32
330 33 0.36 0.89 0.13 0.97 0.08 1.16
390 39 0.46 0.82 0.16 0.91 0.09 1.10
470 47 0.5 0.75 0.19 0.80 0.11 1.00
560 56 0.67 0.68 0.21 0.76 0.11 0.93
680 68 0.74 0.62 0.24 0.68 0.14 0.85
820 82 0.82 0.57 0.32 0.62 0.17 0.79
101 100 1.15 0.51 0.36 0.55 0.22 0.72
121 120 1.26 0.47 0.39 0.49 0.27 0.63
151 150 1.41 0.42 0.49 0.44 0.35 0.55
181 180 2.28 0.38 0.61 0.4 0.42 0.5
221 220 2.54 0.35 0.72 0.36 0.48 0.47
271 270 3.0 0.31 0.83 0.33 0.58 0.41
331 330 5.4 0.28 0.74 0.37
391 390 6.26 0.26 0.82 0.35
471 470 6.5 0.24 0.96 0.33
注:
  • 频率测量 L: <100μH 以上(100KHz/0.25v) L: >100μH 以上(1KHz/0.25v) .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .
高频扼流滤波 (TPSRB) 料号标识
TPSRB63 - 100 M

型号
TPSRB63
TPSRB74
TPSRB105

电感值
100 10.00µH
101 100.00µH
误差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
