贴片大电流电感 - TPSRH-74B/125B/127B 系列

贴片大电流电感 (TPSRH-74B/125B/127B) 闭磁式

贴片大电流电感 (TPSRH-74B/125B/127B) 的突出在于其极其紧凑外形设计的特点，具有优越性能及高饱和度，适用于表面安装。贴片厚度仅有 4.8 mm 到 8.5 mm，接脚并联电感值从 2.5 μH 到 1000 μH，接脚串联电感值从 10 μH 到 4000 μH。

德铭特电子增强芯片功率电感，使得 (TPSRH) 家族系列涵盖完整底板尺寸，贴片厚度仅有 3.0 mm 到 10.8 mm，电感值从 1.00 μH 到 1000.00 μH，直流阻抗 DCR 从 0.008Ω 到 21.6Ω，额定电流可达 10.0A。

SMT (TPSRH) 家族系列与 Vishay 大电流电感兼容，采用闭磁路构造设计，轻便薄小，低直流阻抗，性能优异，是低功耗解决方案。(TPSRH) 家族系列提供功率电感范围宽广的参数，以供客户选择最佳化，从电感值和公差，封装尺寸 footprint，直流阻抗 DCR，额定电流等。

基于优化的铁氧体磁芯和扁平线绕组设计技术，实现 (TPSRH) 家族系列低磁心损耗，紧凑小巧体积，及极好的储能密度。适合在各种电源拓扑结构中的输出和储能应用，包括负载点 (POL) 转换器、DC-DC 变换器、大电流开关电源和 xEV 应用、新一代行动终端、小型通信机器、直流转换器、桌上型电脑、伺服器、显示卡、电视游乐器、电脑周边设备、笔记型电脑、可携式游戏设备、个人导航系统等。

德铭特可以生产超出这些规格的电感器，可根据要求提供定制。(TPSRH) 产品符合 RoHS 标准，无铅焊接技术及 100% 无铅，联系我们的销售部门以了解更多信息。

下载 PDF 版本: 贴片大电流电感 (TPSRH)。

特性 :
  1. 高功率，高饱和电流。
  2. 低电压电源有效保护。良好的可焊性，磁屏蔽结构。
  3. 四端子插口线圈可适用于输入电压小于 3.3V 的 DC-DC 转换。
用途 :
  1. 录像机，小型通信机器、直流转换器，OA仪器。
  2. 笔记本电脑，微处理器电源驱动，逻辑 IC 电源等。
高频扼流滤波 (TPSRH-74B/125B/127B) 结构图及规格尺寸 (单位: mm)

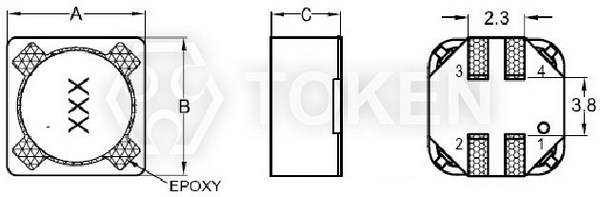

TPSRH74B
贴片功率绕线电感器 (TPSRH74B) 尺寸图
贴片功率绕线电感器 (TPSRH74B) 尺寸图

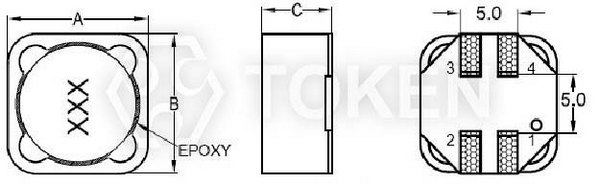

TPSRH125B
TPSRH127B
贴片功率绕线电感器 (TPSRH74B) 尺寸图
贴片功率绕线电感器 (TPSRH74B) 尺寸图

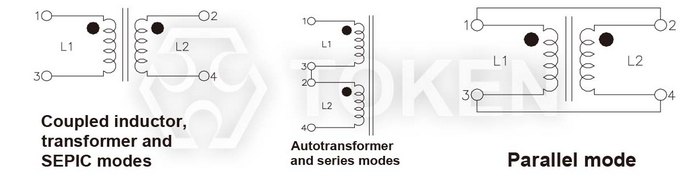

线路图
贴片功率绕线电感器 (TPSRH74B) 尺寸图
型号 A Max. B Max. C Max. I J H K
TPSRH74B 7.3±0.3 7.3±0.3 4.8 1.1 0.8 2.1 7.5
TPSRH125B 12.0±0.3 12.0±0.3 6.5 2.0 1.5 4.0 12.5
TPSRH127B 12.0±0.3 12.0±0.3 8.5 2.0 1.5 4.0 12.5
注: 可依客户特殊需求设计。
高频扼流滤波 (TPSRH74B) 特性规格
产品料号 接脚并联 接脚串联
电感值
(µH)		 直流阻抗
(OHM)
Max.		 额定电流 (A)
30%drop
typ		 自谐频率
MHz		 有效电流
(A)		 电感值
(µH)		 直流阻抗
(OHM)
Max.		 额定电流 (A)
30%drop
typ		 自谐频率
MHz		 有效电流
(A)
TPSRH74B-2R5 2.5 0.018 6.30 55.0 4.33 10.0 0.072 3.15 17.60 2.17
TPSRH74B-3R3 3.3 0.022 5.40 43.0 4.09 13.2 0.088 2.70 12.90 2.05
TPSRH74B-4R7 4.7 0.026 4.60 35.0 3.48 18.8 0.102 2.30 9.80 1.74
TPSRH74B-5R6 5.6 0.032 4.20 32.0 3.14 22.4 0.126 2.10 8.48 1.57
TPSRH74B-6R8 6.8 0.035 3.90 30.0 2.97 27.2 0.140 1.95 7.92 1.49
TPSRH74B-8R2 8.2 0.043 3.50 27.0 2.87 32.8 0.172 1.75 7.10 1.44
TPSRH74B-100 10 0.050 3.00 22.0 2.49 40 0.20 1.50 5.75 1.24
TPSRH74B-120 12 0.060 2.70 20.0 2.28 48 0.24 1.35 5.18 1.14
TPSRH74B-150 15 0.070 2.40 18.0 2.18 60 0.28 1.20 4.59 1.09
TPSRH74B-180 18 0.085 2.30 15.0 1.91 72 0.34 1.15 3.80 0.95
TPSRH74B-220 22 0.110 2.10 13.5 1.68 88 0.44 1.05 3.38 0.84
TPSRH74B-270 27 0.125 1.90 12.0 1.57 108 0.50 0.95 2.98 0.79
TPSRH74B-330 33 0.150 1.70 11.0 1.51 132 0.60 0.85 2.68 0.76
TPSRH74B-390 39 0.190 1.50 10.0 1.27 156 0.76 0.75 2.40 0.64
TPSRH74B-470 47 0.21 1.40 9.50 1.22 188 0.84 0.70 2.23 0.61
TPSRH74B-560 56 0.27 1.30 8.70 1.16 224 1.08 0.65 2.16 0.58
TPSRH74B-680 68 0.32 1.20 7.30 1.02 272 1.28 0.60 1.73 0.51
TPSRH74B-820 82 0.36 1.10 6.20 0.95 328 1.44 0.55 1.35 0.49
TPSRH74B-101 100 0.45 0.98 5.50 0.89 400 1.80 0.49 1.18 0.45
TPSRH74B-121 120 0.56 0.90 4.50 0.78 480 2.24 0.45 1.10 0.39
TPSRH74B-151 150 0.675 0.80 4.00 0.68 600 2.70 0.40 0.82 0.34
TPSRH74B-181 180 0.83 0.73 3.80 0.61 720 3.32 0.36 0.72 0.32
TPSRH74B-221 220 1.10 0.66 3.50 0.59 880 4.40 0.33 0.63 0.30
TPSRH74B-271 270 1.30 0.60 3.30 0.51 1080 5.20 0.30 0.58 0.25
TPSRH74B-331 330 1.60 0.54 3.00 0.48 1320 6.40 0.27 0.53 0.24
TPSRH74B-391 390 2.10 0.50 2.80 0.45 1560 8.40 0.25 0.48 0.23
TPSRH74B-471 470 2.35 0.46 2.60 0.40 1880 9.40 0.23 0.42 0.20
TPSRH74B-561 560 2.65 0.42 2.50 0.37 2240 10.6 0.21 0.39 0.19
TPSRH74B-681 680 3.50 0.38 2.30 0.35 2720 14.0 0.19 0.34 0.18
TPSRH74B-821 820 3.90 0.35 2.20 0.30 3280 15.6 0.175 0.32 0.15
TPSRH74B-102 1000 5.40 0.31 2.00 0.28 4000 21.6 0.155 0.28 0.144
备注:
DCR 用于两个绕组 . DC电流是电感从其无电流值降低 30% ( 典型值 ) . 电感公差：4.7μH～100μH 公差可以做到 "M" , 120μH～1000μH 公差可以做到 "K" .

注意:
  • 电感量为耦合电感和两个并联电感 .
  • 电感量在 Agilent / HP 4284ALC 仪表或等同物上以 100KHz 0.1Vrm 0Adc 测量 .
  • DCR 用于两个绕组并联时 . DCR 每一绕组两倍的值 .
  • SRF 使用 Agilent / HP E4991A 测量 .
  • 导致 25°C 环境温度升高至 40°C 的电流 .
高频扼流滤波 (TPSRH125B) 特性规格
产品料号 接脚并联 接脚串联
电感值
(µH)		 直流阻抗
(OHM)
Max.		 额定电流 (A)
30%drop
typ		 自谐频率
MHz		 有效电流
(A)		 电感值
(µH)		 直流阻抗
(OHM)
Max.		 额定电流 (A)
30%drop
typ		 自谐频率
MHz		 有效电流
(A)
TPSRH125B-4R7 4.7 0.018 10.30 32.0 7.2 18.8 0.072 5.15 12.00 3.4
TPSRH125B-5R6 5.6 0.020 9.66 31.0 7.0 22.4 0.080 4.83 10.30 3.3
TPSRH125B-6R8 6.8 0.024 9.21 28.0 6.6 27.2 0.095 4.61 8.40 3.2
TPSRH125B-8R2 8.2 0.026 8.55 25.0 6.4 32.8 0.104 4.28 7.10 3.1
TPSRH125B-100 10 0.030 7.40 22.0 5.40 40.0 0.120 3.70 6.00 2.8
TPSRH125B-120 12 0.037 6.86 21.0 5.2 48.0 0.147 3.43 5.80 2.7
TPSRH125B-150 15 0.042 6.09 17.6 4.6 60 0.170 3.05 5.50 2.5
TPSRH125B-180 18 0.048 5.30 17.0 4.4 72 0.194 2.65 5.00 2.2
TPSRH125B-220 22 0.058 5.01 15.0 4.2 88 0.232 2.51 4.10 2.1
TPSRH125B-270 27 0.062 4.66 13.6 3.7 108 0.248 2.33 3.50 1.9
TPSRH125B-330 33 0.067 4.22 12.7 3.6 132 0.268 2.11 3.10 1.6
TPSRH125B-390 39 0.071 3.80 11.7 3.2 156 0.284 1.90 2.80 1.5
TPSRH125B-470 47 0.087 3.25 8.7 2.9 188 0.348 1.63 2.00 1.4
TPSRH125B-560 56 0.099 3.07 7.6 2.7 224 0.396 1.54 2.00 1.3
TPSRH125B-680 68 0.108 2.83 6.1 2.5 272 0.432 1.42 1.80 1.2
TPSRH125B-820 82 0.137 2.55 5.3 2.3 328 0.548 1.28 1.60 1.1
TPSRH125B-101 100 0.161 2.20 5.0 1.9 400 0.642 1.10 1.40 1.0
TPSRH125B-121 120 0.209 2.05 4.4 1.8 480 0.834 1.03 1.20 0.8
TPSRH125B-151 150 0.238 1.82 4.0 1.7 600 0.952 0.91 1.10 0.78
TPSRH125B-181 180 0.268 1.60 3.6 1.6 720 1.072 0.80 0.81 0.75
TPSRH125B-221 220 0.346 1.51 3.2 1.5 880 1.382 0.76 0.74 0.71
TPSRH125B-271 270 0.403 1.41 2.8 1.4 1080 1.61 0.71 0.63 0.65
TPSRH125B-331 330 0.545 1.28 2.5 1.2 1320 2.18 0.64 0.60 0.56
TPSRH125B-391 390 0.600 1.16 2.3 1.0 1560 2.40 0.58 0.52 0.50
TPSRH125B-471 470 0.795 1.00 2.1 0.86 1880 3.18 0.50 0.43 0.41
TPSRH125B-561 560 0.905 0.95 2.0 0.80 2240 3.62 0.48 0.36 0.38
TPSRH125B-681 680 1.030 0.88 1.8 0.74 2720 4.12 0.44 0.32 0.35
TPSRH125B-821 820 1.325 0.79 1.5 0.67 3280 5.30 0.40 0.27 0.32
TPSRH125B-102 1000 1.530 0.69 1.20 0.50 4000 6.12 0.35 0.23 0.29
备注:
DCR 用于两个绕组 . DC电流是电感从其无电流值降低 30% ( 典型值 ) . 电感公差：4.7μH～100μH 公差可以做到 "M" , 120μH～1000μH 公差可以做到 "K" .

注意:
  • 电感量为耦合电感和两个并联电感 .
  • 电感量在 Agilent / HP 4284ALC 仪表或等同物上以 100KHz 0.1Vrm 0Adc 测量 .
  • DCR 用于两个绕组并联时 . DCR 每一绕组两倍的值 .
  • SRF 使用 Agilent / HP E4991A 测量 .
  • 导致 25°C 环境温度升高至 40°C 的电流 .
高频扼流滤波 (TPSRH127B) 特性规格
产品料号 接脚并联 接脚串联
电感值
(µH)		 直流阻抗
(OHM)
Max.		 额定电流 (A)
30%drop
typ		 自谐频率
MHz		 有效电流
(A)		 电感值
(µH)		 直流阻抗
(OHM)
Max.		 额定电流 (A)
30%drop
typ		 自谐频率
MHz		 有效电流
(A)
TPSRH127B-4R7 4.7 0.019 14.90 32.0 7.4 18.8 0.076 7.70 12.0 3.6
TPSRH127B-5R6 5.6 0.023 13.40 25.0 7.2 22.4 0.092 6.60 10.4 3.5
TPSRH127B-6R8 6.8 0.024 13.10 24.0 6.9 27.2 0.096 6.40 9.5 3.4
TPSRH127B-8R2 8.2 0.025 10.80 18.0 6.6 32.8 0.100 5.60 7.2 3.3
TPSRH127B-100 10 0.029 10.50 16.5 6.2 40.0 0.116 5.40 6.6 3.2
TPSRH127B-150 15 0.036 9.10 11.8 5.8 60 0.144 4.30 5.0 2.7
TPSRH127B-180 18 0.040 8.00 10.5 5.5 72 0.158 3.90 3.8 2.5
TPSRH127B-220 22 0.048 6.80 9.0 5.2 88 0.190 3.50 3.4 2.2
TPSRH127B-270 27 0.060 6.50 8.4 4.7 108 0.240 .3.40 3.2 2.0
TPSRH127B-330 33 0.075 5.60 7.6 4.2 132 0.300 3.10 3.0 1.4
TPSRH127B-390 39 0.080 5.50 6.5 3.6 156 0.320 2.80 2.6 1.6
TPSRH127B-470 47 0.090 5.20 6.0 3.0 188 0.360 2.60 2.1 1.5
TPSRH127B-560 23 0.095 4.50 5.6 2.8 224 0.380 2.4 2.0 1.4
TPSRH127B-680 68 0.105 4.10 5.0 2.6 272 0.420 2.10 1.6 1.3
TPSRH127B-820 82 0.140 3.80 4.1 2.3 328 0.560 1.90 1.3 1.2
TPSRH127B-101 100 0.150 3.40 3.6 2.0 400 0.600 1.70 1.1 1.1
TPSRH127B-121 120 0.205 3.20 3.2 1.9 480 0.820 1.60 1.0 1.0
TPSRH127B-151 150 0.230 2.80 3.0 1.8 600 0.92 1.40 0.82 0.89
TPSRH127B-181 180 0.255 2.50 2.7 1.7 720 1.020 1.30 0.70 0.84
TPSRH127B-221 220 0.345 2.30 2.5 1.6 880 1.380 1.10 0.64 0.75
TPSRH127B-271 270 0.450 2.10 2.1 1.5 1080 1.80 1.00 0.55 0.71
TPSRH127B-331 330 0.510 1.90 2.0 1.3 1320 2.04 0.92 0.47 0.62
TPSRH127B-391 390 0.560 1.70 1.8 1.1 1560 2.24 0.84 0.41 0.53
TPSRH127B-471 470 0.765 1.60 1.6 0.87 1880 3.06 0.80 0.36 0.43
TPSRH127B-561 560 0.845 1.50 1.5 0.83 2240 3.38 0.73 0.31 0.40
TPSRH127B-681 680 1.145 1.30 1.4 0.76 2720 4.58 0.63 0.30 0.36
TPSRH127B-821 820 1.275 1.20 1.3 0.69 3280 5.10 0.58 0.24 0.33
TPSRH127B-102 1000 1.415 1.10 1.1 0.60 4000 5.66 0.56 0.20 0.30
备注:
DCR 用于两个绕组 . DC电流是电感从其无电流值降低 30% ( 典型值 ) . 电感公差：4.7μH～100μH 公差可以做到 "M" , 120μH～1000μH 公差可以做到 "K" .

注意:
  • 电感量为耦合电感和两个并联电感 .
  • 电感量在 Agilent / HP 4284ALC 仪表或等同物上以 100KHz 0.1Vrm 0Adc 测量 .
  • DCR 用于两个绕组并联时 . DCR 每一绕组两倍的值 .
  • SRF 使用 Agilent / HP E4991A 测量 .
  • 导致 25°C 环境温度升高至 40°C 的电流 .
SMT功率电感 (TPSRH-74B/125B/127B) 料号标识
TPSRH74B - 6R8 N

型号
TPSRH74B
TPSRH125B
TPSRH127B

电感值
2R5 2.50µH
100 10.00µH
101 100.00µH
102 1000.00µH
误差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
