贴片功率绕线电感器 开磁式 (TPUA)
德铭特电子 TPUA 大电流系列，贴片功率绕线电感器，采用开磁式开磁路构造设计，锰锌材之铁芯，直接线端之构造，具有体积小、厚度薄（最大高度仅低于 8 mm）、容易表面贴装，具有高功率、高磁饱和性、高品质、高能量存储、耐大电流、低电阻、低漏磁特点。同时具有良好的焊锡性及耐热性。产品包装符合 EIA-481 标准，适用于 SMT 自动贴片。
德铭特 TPUA 系列的平底表面设计，可确保稳固的安装，具有优异的端面强度，良好的焊锡性，及耐热度。此系列电感具有低磁漏，低直流电阻，耐大电流等特点，而广泛应用于高精度的工业设备中，如电视游乐器、可携式游戏设备、电脑周边设备、 小型通信机器、直流转换器、桌上型电脑、伺服器、显示卡、个人导航系统、录放影机、OA 仪器、液晶电视、小型通信机器、直流转换器。轴包装，易用自动化装配。
德铭特可以生产超出这些规格的电感器，可根据要求提供定制。TPUA 产品符合 RoHS 标准，无铅焊接技术及 100% 无铅，与 TDK 电感器兼容，并提供更有竞争力的价格和快速交货服务。联系我们的销售部门以了解更多信息。
下载 PDF 版本: 贴片功率绕线电感器 (TPUA)。
特性 :
- 高功率，高饱和电流，适合用于表面贴装。
- 良好的焊盘结构。
- 良好的可焊性。
用途 :
- 适用于录像机，笔记本电脑，OA 仪器。
- 小型通信设备，DC-DC 转换器。
- 数码相机，液晶电视等。

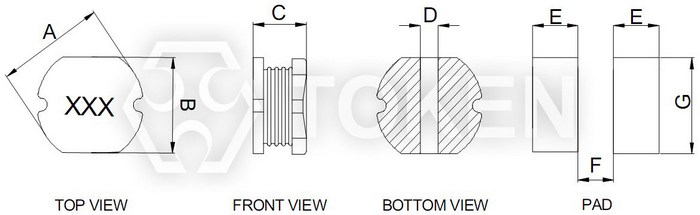

| 开磁式贴片功率型 (TPUA) 结构图及规格尺寸 | ||||||||
|
||||||||
| 型号 | A±0.3 | B±0.3 | C±0.3 | D Ref. | E Ref. | F Ref. | G Ref. | |
| TPUA31 | 3.5 | 3.0 | 1.6 | 1.2 | 1.1 | 1.2 | 3.5 | |
| TPUA32 | 3.5 | 3.0 | 2.1 | 1.2 | 1.4 | 1.2 | 3.5 | |
| TPUA42 | 4.5 | 4.0 | 2.1 | 1.5 | 1.75 | 1.5 | 4.5 | |
| TPUA43 | 4.5 | 4.0 | 3.2 | 1.5 | 1.75 | 1.5 | 4.5 | |
| TPUA52 | 5.8 | 5.2 | 2.1 | 1.6 | 2.15 | 1.7 | 5.5 | |
| TPUA53 | 5.8 | 5.2 | 3.2 | 1.6 | 2.15 | 1.7 | 5.5 | |
| TPUA54 | 5.8 | 5.2 | 4.5 | 1.6 | 2.15 | 1.7 | 5.5 | |
| TPUA73 | 7.8 | 7.0 | 3.5±0.4 | 2.4 | 3.0 | 2.0 | 7.5 | |
| TPUA75 | 7.8 | 7.0 | 5.0±0.4 | 2.4 | 3.0 | 2.0 | 7.5 | |
| TPUA104 | 10.0 | 9.0 | 4.0±0.5 | 3.1 | 3.75 | 2.5 | 9.5 | |
| TPUA105 | 10.0 | 9.0 | 5.4±0.5 | 3.1 | 3.75 | 2.5 | 9.5 | |
| TPUA106 | 10.0 | 9.0 | 6.6±0.5 | 3.1 | 3.75 | 2.5 | 9.5 | |
| TPUA108 | 10.0 | 9.0 | 8.0±0.5 | 3.1 | 3.75 | 2.5 | 9.5 | |
| 注: 可依客护特殊需求设计 | ||||||||
| 开磁式贴片功率型 (TPUA31) 特性规格 | |||||
| 产品料号 | 电感值 L (µH) | 公差 | 测试频率 ( KHz/V ) | 直流阻抗 (Ω) Max. | 额定电流 Idc (A) |
| TPUA31 - 2R2M | 2.2 | M、N | 100/0.25 | 0.09 | 1.80 |
| TPUA31 - 3R3M | 3.3 | M、N | 100/0.25 | 0.10 | 1.70 |
| TPUA31 - 4R7M | 4.7 | M、N | 100/0.25 | 0.15 | 1.50 |
| TPUA31 - 6R8M | 6.8 | M、N | 100/0.25 | 0.25 | 1.20 |
| TPUA31 - 8R2M | 8.2 | M、N | 100/0.25 | 0.30 | 1.00 |
| TPUA31 - 100M | 10 | M、N | 100/0.25 | 0.40 | 0.90 |
| TPUA31 - 120M | 12 | K、M、N | 100/0.25 | 0.55 | 0.80 |
| TPUA31 - 150M | 15 | K、M、N | 100/0.25 | 0.63 | 0.60 |
| TPUA31 - 220M | 22 | K、M、N | 100/0.25 | 0.75 | 0.50 |
| TPUA31 - 270M | 27 | K、M、N | 100/0.25 | 0.90 | 0.40 |
注:
- 工作温度范围: -30°C to +100°C (包括自发热) .
- 电感量使用 HP4284A ; Chroma 3302+1320 测量 .
- 直流阻抗 使用 16502 毫欧表测量 .
- 电感下降不超过额定电流初始值的10% , 温度升高 Δt < 40°C .
- 存储温度范围 -40°C to +85°C .
| 开磁式贴片功率型 (TPUA32) 特性规格 | |||||
| 产品料号 | 电感值 L (µH) | 公差 | 测试频率 ( KHz/V ) | 直流阻抗 (Ω) Max. | 额定电流 Idc (mA) |
| TPUA32 - 1R0M | 1.0 | M、N | 100/0.25 | 0.05 | 4000 |
| TPUA32 - 1R4M | 1.4 | M、N | 100/0.25 | 0.06 | 3000 |
| TPUA32 - 1R5M | 1.5 | M、N | 100/0.25 | 0.06 | 2600 |
| TPUA32 - 1R8M | 1.8 | M、N | 100/0.25 | 0.07 | 2500 |
| TPUA32 - 2R2M | 2.2 | M、N | 100/0.25 | 0.08 | 2000 |
| TPUA32 - 2R7M | 2.7 | M、N | 100/0.25 | 0.09 | 1900 |
| TPUA32 - 3R3M | 3.3 | M、N | 100/0.25 | 0.11 | 1800 |
| TPUA32 - 3R9M | 3.9 | M、N | 100/0.25 | 0.13 | 1700 |
| TPUA32 - 4R7M | 4.7 | M、N | 100/0.25 | 0.14 | 1500 |
| TPUA32 - 5R6M | 5.6 | M、N | 100/0.25 | 0.18 | 1400 |
| TPUA32 - 6R8M | 6.8 | M、N | 100/0.25 | 0.23 | 1200 |
| TPUA32 - 8R2M | 8.2 | M、N | 100/0.25 | 0.27 | 1100 |
| TPUA32 - 100M | 10 | M、N | 100/0.25 | 0.30 | 1100 |
| TPUA32 - 120M | 12 | K、M、N | 100/0.25 | 0.35 | 1000 |
| TPUA32 - 150M | 15 | K、M、N | 100/0.25 | 0.50 | 1000 |
| TPUA32 - 180M | 18 | K、M、N | 100/0.25 | 0.55 | 1000 |
| TPUA32 - 220M | 22 | K、M、N | 100/0.25 | 0.65 | 900 |
| TPUA32 - 270M | 27 | K、M、N | 100/0.25 | 0.75 | 850 |
| TPUA32 - 330M | 33 | K、M、N | 100/0.25 | 0.80 | 800 |
| TPUA32 - 390M | 39 | K、M、N | 100/0.25 | 1.20 | 700 |
| TPUA32 - 470M | 47 | K、M、N | 100/0.25 | 1.40 | 600 |
| TPUA32 - 560M | 56 | K、M、N | 100/0.25 | 1.50 | 500 |
| TPUA32 - 680M | 68 | K、M、N | 100/0.25 | 1.60 | 450 |
| TPUA32 - 820M | 82 | K、M、N | 100/0.25 | 3.00 | 400 |
| TPUA32 - 101M | 100 | K、M、N | 100/0.25 | 3.60 | 350 |
| TPUA32 - 221M | 220 | K、M、N | 1.0/0.25 | 6.50 | 300 |
| TPUA32 - 331M | 330 | K、M、N | 1.0/0.25 | 12.50 | 180 |
| TPUA32 - 471M | 470 | K、M、N | 1.0/0.25 | 14.00 | 90 |
| TPUA32 - 561M | 560 | K、M、N | 1.0/0.25 | 18.00 | 50 |
注:
- 工作温度范围: -30°C to +100°C (包括自发热) .
- 电感量使用 HP4284A ; Chroma 3302+1320 测量 .
- 直流阻抗 使用 16502 毫欧表测量 .
- 电感下降不超过额定电流初始值的10% , 温度升高 Δt < 40°C .
- 存储温度范围 -40°C to +85°C .
| 开磁式贴片功率型 (TPUA43) 特性规格 | |||||
| 产品料号 | 电感值 L (µH) | 公差 | 测试频率 ( KHz/V ) | 直流阻抗 (Ω) Max. | 额定电流 Idc (mA) |
| TPUA43 - 1R0M | 1.0 | M、N | 100/0.05 | 0.033 | 4500 |
| TPUA43 - 1R2M | 1.2 | M、N | 100/0.05 | 0.035 | 4000 |
| TPUA43 - 1R4M | 1.4 | M、N | 100/0.05 | 0.038 | 3800 |
| TPUA43 - 1R8M | 1.8 | M、N | 100/0.05 | 0.042 | 3200 |
| TPUA43 - 2R2M | 2.2 | M、N | 100/0.05 | 0.047 | 2600 |
| TPUA43 - 2R7M | 2.7 | M、N | 100/0.05 | 0.052 | 2430 |
| TPUA43 - 3R3M | 3.3 | M、N | 100/0.05 | 0.058 | 2150 |
| TPUA43 - 3R9M | 3.9 | M、N | 100/0.05 | 0.076 | 1980 |
| TPUA43 - 4R2M | 4.2 | M、N | 100/0.05 | 0.080 | 1800 |
| TPUA43 - 4R7M | 4.7 | M、N | 100/0.05 | 0.094 | 1700 |
| TPUA43 - 5R6M | 5.6 | M、N | 100/0.05 | 0.101 | 1600 |
| TPUA43 - 5R8M | 5.8 | M、N | 100/0.05 | 0.100 | 1500 |
| TPUA43 - 6R8M | 6.8 | M、N | 100/0.05 | 0.120 | 950 |
| TPUA43 - 8R2M | 8.2 | M、N | 100/0.05 | 0.132 | 1260 |
| TPUA43 - 100M | 10 | M、N | 100/0.05 | 0.182 | 1150 |
| TPUA43 - 120M | 12 | K、M、N | 100/0.05 | 0.210 | 1050 |
| TPUA43 - 150M | 15 | K、M、N | 100/0.05 | 0.235 | 850 |
| TPUA43 - 180M | 18 | K、M、N | 100/0.05 | 0.338 | 840 |
| TPUA43 - 220M | 22 | K、M、N | 100/0.05 | 0.378 | 760 |
| TPUA43 - 270M | 27 | K、M、N | 100/0.05 | 0.522 | 710 |
| TPUA43 - 330M | 33 | K、M、N | 100/0.05 | 0.540 | 640 |
| TPUA43 - 390M | 39 | K、M、N | 100/0.05 | 0.75 | 590 |
| TPUA43 - 470M | 47 | K、M、N | 100/0.05 | 0.844 | 540 |
| TPUA43 - 560M | 56 | K、M、N | 100/0.05 | 0.900 | 400 |
| TPUA43 - 680M | 68 | K、M、N | 100/0.05 | 0.930 | 400 |
| TPUA43 - 101M | 100 | K、M、N | 1.0/0.05 | 1.350 | 400 |
| TPUA43 - 151M | 150 | K、M、N | 1.0/0.05 | 1.800 | 200 |
| TPUA43 - 221M | 220 | K、M、N | 1.0/0.05 | 2.600 | 200 |
| TPUA43 - 331M | 330 | K、M、N | 1.0/0.05 | 3.500 | 100 |
| TPUA43 - 471M | 470 | K、M、N | 1.0/0.05 | 4.200 | 80 |
| TPUA43 - 561M | 560 | K、M、N | 1.0/0.05 | 6.000 | 50 |
| TPUA43 - 681M | 680 | K、M、N | 1.0/0.05 | 7.000 | 50 |
| TPUA43 - 102M | 1000 | K、M、N | 1.0/0.05 | 12.500 | 50 |
注:
- 工作温度范围: -30°C to +100°C (包括自发热) .
- 电感量使用 HP4284A ; Chroma 3302+1320 测量 .
- 直流阻抗 使用 16502 毫欧表测量 .
- 电感下降不超过额定电流初始值的10% , 温度升高 Δt < 40°C .
- 存储温度范围 -40°C to +85°C .
| 开磁式贴片功率型 (TPUA54) 特性规格 | |||||
| 产品料号 | 电感值 L (µH) | 公差 | 测试频率 ( KHz/V ) | 直流阻抗 (Ω) Max. | 额定电流 Idc (mA) |
| TPUA54 - 1R0M | 1.0 | M、N | 100/0.25 | 0.018 | 6000 |
| TPUA54 - 1R8M | 1.8 | M、N | 100/0.25 | 0.025 | 5800 |
| TPUA54 - 2R2M | 2.2 | M、N | 100/0.25 | 0.026 | 5500 |
| TPUA54 - 2R5M | 2.5 | M、N | 100/0.25 | 0.028 | 5300 |
| TPUA54 - 2R7M | 2.7 | M、N | 100/0.25 | 0.028 | 5100 |
| TPUA54 - 3R3M | 3.3 | M、N | 100/0.25 | 0.030 | 5000 |
| TPUA54 - 3R9M | 3.9 | M、N | 100/0.25 | 0.032 | 4500 |
| TPUA54 - 4R7M | 4.7 | M、N | 100/0.25 | 0.035 | 4000 |
| TPUA54 - 5R6M | 5.6 | M、N | 100/0.25 | 0.040 | 3800 |
| TPUA54 - 6R8M | 6.8 | M、N | 100/0.25 | 0.045 | 3500 |
| TPUA54 - 8R2M | 8.2 | M、N | 100/0.25 | 0.050 | 3000 |
| TPUA54 - 100M | 10 | M、N | 100/0.25 | 0.100 | 2800 |
| TPUA54 - 120M | 12 | K、M、N | 100/0.25 | 0.120 | 2500 |
| TPUA54 - 150M | 15 | K、M、N | 100/0.25 | 0.140 | 2400 |
| TPUA54 - 180M | 18 | K、M、N | 100/0.25 | 0.150 | 2300 |
| TPUA54 - 220M | 22 | K、M、N | 100/0.25 | 0.180 | 2200 |
| TPUA54 - 270M | 27 | K、M、N | 100/0.25 | 0.200 | 2000 |
| TPUA54 - 330M | 33 | K、M、N | 100/0.25 | 0.230 | 1500 |
| TPUA54 - 390M | 39 | K、M、N | 100/0.25 | 0.320 | 1400 |
| TPUA54 - 470M | 47 | K、M、N | 100/0.25 | 0.370 | 1300 |
| TPUA54 - 560M | 56 | K、M、N | 100/0.25 | 0.420 | 1300 |
| TPUA54 - 680M | 68 | K、M、N | 100/0.25 | 0.460 | 1000 |
| TPUA54 - 820M | 82 | K、M、N | 100/0.25 | 0.600 | 950 |
| TPUA54 - 101M | 100 | K、M、N | 1.0/0.25 | 0.700 | 900 |
| TPUA54 - 121M | 120 | K、M、N | 1.0/0.25 | 0.930 | 800 |
| TPUA54 - 151M | 150 | K、M、N | 1.0/0.25 | 1.100 | 650 |
| TPUA54 - 181M | 180 | K、M、N | 1.0/0.25 | 1.380 | 600 |
| TPUA54 - 221M | 220 | K、M、N | 1.0/0.25 | 1.570 | 500 |
| TPUA54 - 331M | 330 | K、M、N | 1.0/0.25 | 1.900 | 450 |
| TPUA54 - 561M | 560 | K、M、N | 1.0/0.25 | 3.300 | 350 |
| TPUA54 - 681M | 680 | K、M、N | 1.0/0.25 | 3.839 | 300 |
| TPUA54 - 102M | 1000 | K、M、N | 1.0/0.25 | 5.000 | 200 |
| TPUA54 - 202M | 2000 | K、M、N | 1.0/0.25 | 9.500 | 100 |
注:
- 工作温度范围: -30°C to +100°C (包括自发热) .
- 电感量使用 HP4284A ; Chroma 3302+1320 测量 .
- 直流阻抗 使用 16502 毫欧表测量 .
- 电感下降不超过额定电流初始值的10% , 温度升高 Δt < 40°C .
- 存储温度范围 -40°C to +85°C .
| 开磁式贴片功率型 (TPUA73) 特性规格 | |||||
| 产品料号 | 电感值 L (µH) | 公差 | 测试频率 ( KHz/V ) | 直流阻抗 (Ω) Max. | 额定电流 Idc (mA) |
| TPUA73 - 1R0M | 1.0 | M、N | 100/0.25 | 0.015 | 7000 |
| TPUA73 - 1R8M | 1.8 | M、N | 100/0.25 | 0.020 | 6500 |
| TPUA73 - 2R7M | 2.7 | M、N | 100/0.25 | 0.025 | 6000 |
| TPUA73 - 3R3M | 3.3 | M、N | 100/0.25 | 0.030 | 5000 |
| TPUA73 - 3R9M | 3.9 | M、N | 100/0.25 | 0.032 | 4500 |
| TPUA73 - 4R7M | 4.7 | M、N | 100/0.25 | 0.040 | 4000 |
| TPUA73 - 5R6M | 5.6 | M、N | 100/0.25 | 0.055 | 3500 |
| TPUA73 - 6R8M | 6.8 | M、N | 100/0.25 | 0.065 | 3300 |
| TPUA73 - 8R2M | 8.2 | M、N | 100/0.25 | 0.075 | 3200 |
| TPUA73 - 100M | 10 | M、N | 100/0.25 | 0.080 | 3000 |
| TPUA73 - 120M | 12 | K、M、N | 100/0.25 | 0.090 | 2900 |
| TPUA73 - 150M | 15 | K、M、N | 100/0.25 | 0.095 | 2800 |
| TPUA73 - 180M | 18 | K、M、N | 100/0.25 | 0.100 | 2700 |
| TPUA73 - 220M | 22 | K、M、N | 100/0.25 | 0.110 | 2500 |
| TPUA73 - 270M | 27 | K、M、N | 100/0.25 | 0.125 | 2000 |
| TPUA73 - 330M | 33 | K、M、N | 100/0.25 | 0.170 | 1900 |
| TPUA73 - 390M | 39 | K、M、N | 100/0.25 | 0.180 | 1800 |
| TPUA73 - 470M | 47 | K、M、N | 100/0.25 | 0.300 | 1700 |
| TPUA73 - 560M | 56 | K、M、N | 100/0.25 | 0.350 | 1600 |
| TPUA73 - 680M | 68 | K、M、N | 100/0.25 | 0.400 | 1200 |
| TPUA73 - 820M | 82 | K、M、N | 100/0.25 | 0.450 | 1100 |
| TPUA73 - 101M | 100 | K、M、N | 1.0/0.25 | 0.500 | 1000 |
| TPUA73 - 121M | 120 | K、M、N | 1.0/0.25 | 0.600 | 900 |
| TPUA73 - 151M | 150 | K、M、N | 1.0/0.25 | 0.800 | 800 |
| TPUA73 - 181M | 180 | K、M、N | 1.0/0.25 | 1.000 | 650 |
| TPUA73 - 221M | 220 | K、M、N | 1.0/0.25 | 1.500 | 600 |
| TPUA73 - 271M | 270 | K、M、N | 1.0/0.25 | 1.800 | 500 |
| TPUA73 - 331M | 330 | K、M、N | 1.0/0.25 | 2.500 | 450 |
| TPUA73 - 471M | 470 | K、M、N | 1.0/0.25 | 3.000 | 400 |
| TPUA73 - 561M | 560 | K、M、N | 1.0/0.25 | 3.500 | 350 |
| TPUA73 - 681M | 680 | K、M、N | 1.0/0.25 | 4.000 | 300 |
| TPUA73 - 821M | 820 | K、M、N | 1.0/0.25 | 5.000 | 280 |
注:
- 工作温度范围: -30°C to +100°C (包括自发热) .
- 电感量使用 HP4284A ; Chroma 3302+1320 测量 .
- 直流阻抗 使用 16502 毫欧表测量 .
- 电感下降不超过额定电流初始值的10% , 温度升高 Δt < 40°C .
- 存储温度范围 -40°C to +85°C .
| 开磁式贴片功率型 (TPUA75) 特性规格 | |||||
| 产品料号 | 电感值 L (µH) | 公差 | 测试频率 ( KHz/V ) | 直流阻抗 (Ω) Max. | 额定电流 Idc (mA) |
| TPUA75 - 1R0M | 1.0 | M、N | 100/0.25 | 0.010 | 8000 |
| TPUA75 - 1R2M | 1.2 | M、N | 100/0.25 | 0.010 | 7500 |
| TPUA75 - 1R8M | 1.8 | M、N | 100/0.25 | 0.012 | 7200 |
| TPUA75 - 2R2M | 2.2 | M、N | 100/0.25 | 0.013 | 7000 |
| TPUA75 - 2R7M | 2.7 | M、N | 100/0.25 | 0.015 | 6500 |
| TPUA75 - 3R3M | 3.3 | M、N | 100/0.25 | 0.018 | 6000 |
| TPUA75 - 3R9M | 3.9 | M、N | 100/0.25 | 0.021 | 5500 |
| TPUA75 - 4R7M | 4.7 | M、N | 100/0.25 | 0.026 | 5000 |
| TPUA75 - 5R6M | 5.6 | M、N | 100/0.25 | 0.050 | 4500 |
| TPUA75 - 6R8M | 6.8 | M、N | 100/0.25 | 0.055 | 4000 |
| TPUA75 - 8R2M | 8.2 | M、N | 100/0.25 | 0.060 | 3800 |
| TPUA75 - 100M | 10 | M、N | 100/0.25 | 0.070 | 3500 |
| TPUA75 - 120M | 12 | K、M、N | 100/0.25 | 0.080 | 3200 |
| TPUA75 - 150M | 15 | K、M、N | 100/0.25 | 0.090 | 3000 |
| TPUA75 - 180M | 18 | K、M、N | 100/0.25 | 0.100 | 2800 |
| TPUA75 - 220M | 22 | K、M、N | 100/0.25 | 0.110 | 2700 |
| TPUA75 - 270M | 27 | K、M、N | 100/0.25 | 0.120 | 2500 |
| TPUA75 - 330M | 33 | K、M、N | 100/0.25 | 0.130 | 2400 |
| TPUA75 - 390M | 39 | K、M、N | 100/0.25 | 0.160 | 2300 |
| TPUA75 - 470M | 47 | K、M、N | 100/0.25 | 0.180 | 2200 |
| TPUA75 - 560M | 56 | K、M、N | 100/0.25 | 0.240 | 2000 |
| TPUA75 - 680M | 68 | K、M、N | 100/0.25 | 0.280 | 1800 |
| TPUA75 - 820M | 82 | K、M、N | 100/0.25 | 0.370 | 1700 |
| TPUA75 - 101M | 100 | K、M、N | 1.0/0.25 | 0.430 | 1600 |
| TPUA75 - 121M | 120 | K、M、N | 1.0/0.25 | 0.470 | 1500 |
| TPUA75 - 151M | 150 | K、M、N | 1.0/0.25 | 0.640 | 1000 |
| TPUA75 - 181M | 180 | K、M、N | 1.0/0.25 | 0.710 | 900 |
| TPUA75 - 221M | 220 | K、M、N | 1.0/0.25 | 0.960 | 800 |
| TPUA75 - 271M | 270 | K、M、N | 1.0/0.25 | 1.110 | 700 |
| TPUA75 - 331M | 330 | K、M、N | 1.0/0.25 | 1.260 | 600 |
| TPUA75 - 391M | 390 | K、M、N | 1.0/0.25 | 1.770 | 500 |
| TPUA75 - 471M | 470 | K、M、N | 1.0/0.25 | 1.960 | 450 |
| TPUA75 - 561M | 560 | K、M、N | 1.0/0.25 | 2.100 | 400 |
| TPUA75 - 681M | 680 | K、M、N | 1.0/0.25 | 2.500 | 350 |
| TPUA75 - 821M | 820 | K、M、N | 1.0/0.25 | 3.000 | 300 |
注:
- 工作温度范围: -30°C to +100°C (包括自发热) .
- 电感量使用 HP4284A ; Chroma 3302+1320 测量 .
- 直流阻抗 使用 16502 毫欧表测量 .
- 电感下降不超过额定电流初始值的10% , 温度升高 Δt < 40°C .
- 存储温度范围 -40°C to +85°C .
| 开磁式贴片功率型 (TPUA104) 特性规格 | |||||
| 产品料号 | 电感值 L (µH) | 公差 | 测试频率 ( KHz/V ) | 直流阻抗 (Ω) Max. | 额定电流 Idc (mA) |
| TPUA104 - 1R0M | 1.0 | M、N | 100/0.25 | 0.015 | 9000 |
| TPUA104 - 1R8M | 1.8 | M、N | 100/0.25 | 0.020 | 8500 |
| TPUA104 - 2R7M | 2.7 | M、N | 100/0.25 | 0.025 | 8000 |
| TPUA104 - 3R3M | 3.3 | M、N | 100/0.25 | 0.030 | 7500 |
| TPUA104 - 3R9M | 3.9 | M、N | 100/0.25 | 0.040 | 7000 |
| TPUA104 - 4R7M | 4.7 | M、N | 100/0.25 | 0.045 | 6000 |
| TPUA104 - 5R6M | 5.6 | M、N | 100/0.25 | 0.050 | 5000 |
| TPUA104 - 6R8M | 6.8 | M、N | 100/0.25 | 0.053 | 4500 |
| TPUA104 - 8R2M | 8.2 | M、N | 100/0.25 | 0.058 | 4000 |
| TPUA104 - 100M | 10 | M、N | 100/0.25 | 0.060 | 3800 |
| TPUA104 - 120M | 12 | K、M、N | 100/0.25 | 0.070 | 3500 |
| TPUA104 - 150M | 15 | K、M、N | 100/0.25 | 0.080 | 3000 |
| TPUA104 - 180M | 18 | K、M、N | 100/0.25 | 0.090 | 2800 |
| TPUA104 - 220M | 22 | K、M、N | 100/0.25 | 0.100 | 2500 |
| TPUA104 - 270M | 27 | K、M、N | 100/0.25 | 0.110 | 2000 |
| TPUA104 - 330M | 33 | K、M、N | 100/0.25 | 0.120 | 1900 |
| TPUA104 - 390M | 39 | K、M、N | 100/0.25 | 0.140 | 1800 |
| TPUA104 - 470M | 47 | K、M、N | 100/0.25 | 0.170 | 1700 |
| TPUA104 - 560M | 56 | K、M、N | 100/0.25 | 0.190 | 1600 |
| TPUA104 - 680M | 68 | K、M、N | 100/0.25 | 0.220 | 1500 |
| TPUA104 - 820M | 82 | K、M、N | 100/0.25 | 0.250 | 1200 |
| TPUA104 - 101M | 100 | K、M、N | 1.0/0.25 | 0.350 | 1000 |
| TPUA104 - 121M | 120 | K、M、N | 1.0/0.25 | 0.400 | 900 |
| TPUA104 - 151M | 150 | K、M、N | 1.0/0.25 | 0.470 | 770 |
| TPUA104 - 181M | 180 | K、M、N | 1.0/0.25 | 0.530 | 690 |
| TPUA104 - 221M | 220 | K、M、N | 1.0/0.25 | 0.620 | 610 |
| TPUA104 - 271M | 270 | K、M、N | 1.0/0.25 | 0.780 | 540 |
| TPUA104 - 321M | 320 | K、M、N | 1.0/0.25 | 0.850 | 500 |
| TPUA104 - 331M | 330 | K、M、N | 1.0/0.25 | 0.900 | 460 |
| TPUA104 - 391M | 390 | K、M、N | 1.0/0.25 | 0.980 | 380 |
| TPUA104 - 471M | 470 | K、M、N | 1.0/0.25 | 1.500 | 320 |
| TPUA104 - 561M | 560 | K、M、N | 1.0/0.25 | 2.000 | 280 |
| TPUA104 - 681M | 680 | K、M、N | 1.0/0.25 | 2.800 | 250 |
| TPUA104 - 821M | 820 | K、M、N | 1.0/0.25 | 3.200 | 150 |
| TPUA104 - 102M | 1000 | K、M、N | 1.0/0.25 | 3.500 | 100 |
注:
- 工作温度范围: -30°C to +100°C (包括自发热) .
- 电感量使用 HP4284A ; Chroma 3302+1320 测量 .
- 直流阻抗 使用 16502 毫欧表测量 .
- 电感下降不超过额定电流初始值的10% , 温度升高 Δt < 40°C .
- 存储温度范围 -40°C to +85°C .
| 开磁式贴片功率型 (TPUA105) 特性规格 | |||||
| 产品料号 | 电感值 L (µH) | 公差 | 测试频率 ( KHz/V ) | 直流阻抗 (Ω) Max. | 额定电流 Idc (mA) |
| TPUA105 - 1R0M | 1.0 | M、N | 100/0.25 | 0.015 | 9800 |
| TPUA105 - 1R8M | 1.8 | M、N | 100/0.25 | 0.022 | 9500 |
| TPUA105 - 2R7M | 2.7 | M、N | 100/0.25 | 0.028 | 9000 |
| TPUA105 - 3R3M | 3.3 | M、N | 100/0.25 | 0.032 | 8500 |
| TPUA105 - 3R9M | 3.9 | M、N | 100/0.25 | 0.034 | 8000 |
| TPUA105 - 4R7M | 4.7 | M、N | 100/0.25 | 0.038 | 7500 |
| TPUA105 - 5R6M | 5.6 | M、N | 100/0.25 | 0.039 | 7000 |
| TPUA105 - 6R8M | 6.8 | M、N | 100/0.25 | 0.040 | 6000 |
| TPUA105 - 8R2M | 8.2 | M、N | 100/0.25 | 0.058 | 5500 |
| TPUA105 - 100M | 10 | M、N | 100/0.25 | 0.060 | 5000 |
| TPUA105 - 120M | 12 | K、M、N | 100/0.25 | 0.070 | 4800 |
| TPUA105 - 150M | 15 | K、M、N | 100/0.25 | 0.080 | 4500 |
| TPUA105 - 180M | 18 | K、M、N | 100/0.25 | 0.090 | 4000 |
| TPUA105 - 220M | 22 | K、M、N | 100/0.25 | 0.100 | 3500 |
| TPUA105 - 270M | 27 | K、M、N | 100/0.25 | 0.110 | 3200 |
| TPUA105 - 330M | 33 | K、M、N | 100/0.25 | 0.120 | 3000 |
| TPUA105 - 390M | 39 | K、M、N | 100/0.25 | 0.140 | 2800 |
| TPUA105 - 470M | 47 | K、M、N | 100/0.25 | 0.170 | 2700 |
| TPUA105 - 560M | 56 | K、M、N | 100/0.25 | 0.190 | 2500 |
| TPUA105 - 680M | 68 | K、M、N | 100/0.25 | 0.220 | 2000 |
| TPUA105 - 820M | 82 | K、M、N | 100/0.25 | 0.250 | 1800 |
| TPUA105 - 101M | 100 | K、M、N | 1.0/0.25 | 0.350 | 1500 |
| TPUA105 - 121M | 120 | K、M、N | 1.0/0.25 | 0.400 | 1400 |
| TPUA105 - 151M | 150 | K、M、N | 1.0/0.25 | 0.450 | 1200 |
| TPUA105 - 221M | 220 | K、M、N | 1.0/0.25 | 0.520 | 1000 |
| TPUA105 - 271M | 270 | K、M、N | 1.0/0.25 | 0.600 | 900 |
| TPUA105 - 331M | 330 | K、M、N | 1.0/0.25 | 0.800 | 800 |
| TPUA105 - 391M | 390 | K、M、N | 1.0/0.25 | 0.850 | 750 |
| TPUA105 - 471M | 470 | K、M、N | 1.0/0.25 | 0.950 | 700 |
| TPUA105 - 561M | 560 | K、M、N | 1.0/0.25 | 1.100 | 650 |
| TPUA105 - 681M | 680 | K、M、N | 1.0/0.25 | 2.100 | 600 |
| TPUA105 - 821M | 820 | K、M、N | 1.0/0.25 | 2.500 | 500 |
| TPUA105 - 102M | 1000 | K、M、N | 1.0/0.25 | 3.000 | 400 |
注:
- 工作温度范围: -30°C to +100°C (包括自发热) .
- 电感量使用 HP4284A ; Chroma 3302+1320 测量 .
- 直流阻抗 使用 16502 毫欧表测量 .
- 电感下降不超过额定电流初始值的10% , 温度升高 Δt < 40°C .
- 存储温度范围 -40°C to +85°C .
| 开磁式贴片功率型 (TPUA) 料号标识 | |||||||||||||||||||||||||||||||||||||||
| TPUA32 | - | 1R0 | M | ||||||||||||||||||||||||||||||||||||
 | | | |||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||
