贴片大电流电感器 - TPSDS0625 系列

贴片大电流电感器 功率型 (TPSDS)

德铭特电子 TPSDS 大电流系列，贴片功率绕线电感器，采用闭磁路构造设计，具有体积小、厚度薄、容易表面贴装轻便薄小，高击穿电压。直流阻抗比其他型式低于 10%~60%。

TPSDS 大电流系列具有高功率、高磁饱和性、高品质、高能量存储、耐大电流、低电阻、低漏磁特点。同时具有良好的焊锡性及耐热性。产品包装符合 EIA-481 标准，适用于 SMT 自动贴片。

TPSDS 系列采平底表面设计，可确保稳固的安装，具有优异的端面强度，良好的焊锡性，及耐热度。此系列电感有电磁屏蔽设计，因此具有低磁漏，低直流电阻，耐大电流等特点，而广泛应用于高精度的工业设备中、如电视游乐器、电脑周边设备、DELL 笔记型电脑、小型通信机器、直流转换器。轴包装，易用自动化装配。

德铭特的 TPSDS 系列贴片大电流电感，符合 RoHS 标准的 100% 无铅，并提供更有竞争力的价格和快速交货服务。联系我们与您的特定需求。

下载 PDF 版本: 贴片大电流电感器 功率型 (TPSDS)。

特性 :
  1. 轻便薄小。
  2. 闭磁路构造设计。
  3. 大电流低直流阻抗。
用途 :
  1. 电视游乐器、电脑周边设备。
  2. 各种直流转换器适用。
大电流功率型 (TPSDS) 结构图及规格尺寸

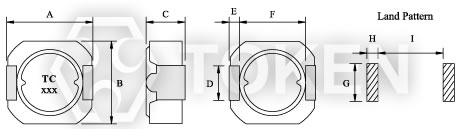

贴片大电流电感器 (TPSDS) 尺寸图
贴片大电流电感器 (TPSDS) 尺寸图
型号 A(max) B(max) C(max) D ± 0.2 E(max) F G H I
TPSDS0620 6.3 6.2 2.0 2.0 0.6 4.6 2.6 1.0 4.6
TPSDS0625 6.3 6.2 2.5 2.0 0.6 4.6 2.6 1.0 4.6
TPSDS0630 6.3 6.2 3.0 2.0 0.6 4.6 2.6 1.0 4.6
TPSDS0635 6.3 6.2 3.5 2.0 0.6 4.6 2.6 1.0 4.6
TPSDS104 10.4 10.3 4.8 3.0 2.0 6.0 3.6 2.65 5.4
TPSDS106 10.4 10.3 6.8 3.0 2.0 6.0 3.6 2.65 5.4
TPSDS126 12.8 12.6 6.8 3.0 2.0 8.5 3.6 2.60 7.9
注: 可依客护特殊需求设计
大电流功率型 (TPSDS0620) 特性规格
产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSDS0620 - 1R0N 1.00 100 0.022 3.50
TPSDS0620 - 1R5N 1.50 100 0.030 2.94
TPSDS0620 - 2R0N 2.00 100 0.040 2.47
TPSDS0620 - 3R3N 3.30 100 0.055 1.99
TPSDS0620 - 4R7N 4.70 100 0.070 1.59
TPSDS0620 - 6R2N 6.20 100 0.110 1.49
TPSDS0620 - 8R2N 8.20 100 0.140 1.25
TPSDS0620 - 100M 10.00 100 0.160 1.22
TPSDS0620 - 120M 12.00 100 0.200 0.99
TPSDS0620 - 150M 15.00 100 0.230 0.94
TPSDS0620 - 180M 18.00 100 0.260 0.83
TPSDS0620 - 220M 22.00 100 0.310 0.80
TPSDS0620 - 270M 27.00 100 0.390 0.65
TPSDS0620 - 330M 33.00 100 0.510 0.63
TPSDS0620 - 390M 39.00 100 0.570 0.55
TPSDS0620 - 470M 47.00 100 0.730 0.50
注: 测试频率：100KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 30% typ. at IDC.
大电流功率型 (TPSDS0625) 特性规格
产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSDS0625 - 1R0N 1.00 100 0.018 3.48
TPSDS0625 - 1R5N 1.50 100 0.024 2.83
TPSDS0625 - 2R0N 2.00 100 0.032 2.44
TPSDS0625 - 3R3N 3.30 100 0.045 1.89
TPSDS0625 - 4R3N 4.30 100 0.055 1.65
TPSDS0625 - 6R2N 6.20 100 0.065 1.37
TPSDS0625 - 100M 10.00 100 0.095 1.07
TPSDS0625 - 120M 12.00 100 0.120 0.97
TPSDS0625 - 150M 15.00 100 0.150 0.87
TPSDS0625 - 180M 18.00 100 0.180 0.79
TPSDS0625 - 220M 22.00 100 0.210 0.71
TPSDS0625 - 270M 27.00 100 0.240 0.64
TPSDS0625 - 330M 33.00 100 0.280 0.58
TPSDS0625 - 390M 39.00 100 0.330 0.53
TPSDS0625 - 470M 47.00 100 0.390 0.48
TPSDS0625 - 560M 56.00 100 0.450 0.44
TPSDS0625 - 680M 68.00 100 0.560 0.40
TPSDS0625 - 820M 82.00 100 0.620 0.36
TPSDS0625 - 101M 100.00 100 0.800 0.33
注: 测试频率：100KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 30% typ. at IDC.
大电流功率型 (TPSDS0630) 特性规格
产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSDS0630 - 1R0N 1.00 100 0.017 3.59
TPSDS0630 - 1R5N 1.50 100 0.021 2.93
TPSDS0630 - 2R2N 2.20 100 0.024 2.42
TPSDS0630 - 3R6N 3.60 100 0.033 1.89
TPSDS0630 - 4R7N 4.70 100 0.042 1.66
TPSDS0630 - 6R2N 6.20 100 0.050 1.45
TPSDS0630 - 100M 10.00 100 0.065 1.14
TPSDS0630 - 120M 12.00 100 0.072 1.04
TPSDS0630 - 150M 15.00 100 0.096 0.93
TPSDS0630 - 180M 18.00 100 0.103 0.85
TPSDS0630 - 220M 22.00 100 0.132 0.77
TPSDS0630 - 270M 27.00 100 0.160 0.70
TPSDS0630 - 330M 33.00 100 0.180 0.63
TPSDS0630 - 390M 39.00 100 0.200 0.58
TPSDS0630 - 470M 47.00 100 0.250 0.53
TPSDS0630 - 560M 56.00 100 0.300 0.48
TPSDS0630 - 680M 68.00 100 0.360 0.44
TPSDS0630 - 820M 82.00 100 0.450 0.40
TPSDS0630 - 101M 100.00 100 0.560 0.36
TPSDS0630 - 151M 150.00 100 0.750 0.31
注: 测试频率：100KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 30% typ. at IDC.
大电流功率型 (TPSDS0635) 特性规格
产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSDS0635 - 2R0N 2.00 100 0.020 3.00
TPSDS0635 - 2R7N 2.70 100 0.025 2.69
TPSDS0635 - 3R3N 3.30 100 0.030 2.57
TPSDS0635 - 4R7N 4.70 100 0.035 2.08
TPSDS0635 - 6R2N 6.20 100 0.040 1.84
TPSDS0635 - 8R2N 8.20 100 0.055 1.54
TPSDS0635 - 100M 10.00 100 0.065 1.49
TPSDS0635 - 120M 12.00 100 0.072 1.28
TPSDS0635 - 150M 15.00 100 0.078 1.10
TPSDS0635 - 180M 18.00 100 0.098 1.05
TPSDS0635 - 220M 22.00 100 0.115 0.97
TPSDS0635 - 270M 27.00 100 0.150 0.82
TPSDS0635 - 330M 33.00 100 0.175 0.76
TPSDS0635 - 390M 39.00 100 0.200 0.70
TPSDS0635 - 470M 47.00 100 0.240 0.68
TPSDS0635 - 560M 56.00 100 0.300 0.60
TPSDS0635 - 680M 68.00 100 0.330 0.56
TPSDS0635 - 820M 82.00 100 0.420 0.47
TPSDS0635 - 101M 100.00 100 0.470 0.45
TPSDS0635 - 151M 150.00 100 0.650 0.37
注: 测试频率：100KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 30% typ. at IDC.
大电流功率型 (TPSDS104) 特性规格
产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSDS104 - 1R1N 1.10 100 0.011 11.70
TPSDS104 - 1R8N 1.80 100 0.014 8.70
TPSDS104 - 2R7N 2.70 100 0.016 7.30
TPSDS104 - 3R9N 3.90 100 0.018 5.80
TPSDS104 - 5R1N 5.10 100 0.026 4.90
TPSDS104 - 6R8N 6.80 100 0.035 4.50
TPSDS104 - 8R2N 8.20 100 0.040 4.10
TPSDS104 - 100M 10.00 100 0.044 3.60
TPSDS104 - 120M 12.00 100 0.051 3.30
TPSDS104 - 150M 15.00 100 0.062 3.10
TPSDS104 - 180M 18.00 100 0.079 2.70
TPSDS104 - 220M 22.00 100 0.087 2.40
TPSDS104 - 270M 27.00 100 0.100 2.20
TPSDS104 - 330M 33.00 100 0.125 2.00
TPSDS104 - 390M 39.00 100 0.150 1.80
TPSDS104 - 470M 47.00 100 0.175 1.70
TPSDS104 - 560M 56.00 100 0.195 1.50
TPSDS104 - 680M 68.00 100 0.240 1.30
TPSDS104 - 820M 82.00 100 0.295 1.20
TPSDS104 - 101M 100.00 100 0.380 1.10
TPSDS104 - 121M 120.00 100 0.460 0.97
注: 测试频率：100KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 30% typ. at IDC.
大电流功率型 (TPSDS106) 特性规格
产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSDS106 - 1R1N 1.10 100 0.014 7.00
TPSDS106 - 1R8N 1.80 100 0.018 6.50
TPSDS106 - 2R7N 2.70 100 0.020 6.00
TPSDS106 - 3R5N 3.50 100 0.022 5.60
TPSDS106 - 4R7N 4.70 100 0.024 5.20
TPSDS106 - 6R0N 6.00 100 0.026 4.80
TPSDS106 - 7R5N 7.50 100 0.030 4.20
TPSDS106 - 100M 10.00 100 0.035 4.00
TPSDS106 - 120M 12.00 100 0.040 3.50
TPSDS106 - 150M 15.00 100 0.050 3.20
TPSDS106 - 180M 18.00 100 0.060 3.00
TPSDS106 - 220M 22.00 100 0.065 2.60
TPSDS106 - 270M 27.00 100 0.075 2.20
TPSDS106 - 330M 33.00 100 0.095 2.00
TPSDS106 - 390M 39.00 100 0.110 1.90
TPSDS106 - 470M 47.00 100 0.135 1.80
TPSDS106 - 560M 56.00 100 0.145 1.70
TPSDS106 - 680M 68.00 100 0.155 1.60
TPSDS106 - 820M 82.00 100 0.185 1.50
TPSDS106 - 101M 100.00 100 0.220 1.40
TPSDS106 - 121M 120.00 100 0.255 1.30
TPSDS106 - 151M 150.00 100 0.280 1.10
TPSDS106 - 181M 180.00 100 0.350 1.00
TPSDS106 - 221M 220.00 100 0.460 0.85
TPSDS106 - 271M 270.00 100 0.600 0.70
TPSDS106 - 331M 330.00 100 0.700 0.60
TPSDS106 - 391M 390.00 100 0.860 0.55
TPSDS106 - 471M 470.00 100 1.100 0.53
TPSDS106 - 561M 560.00 100 1.250 0.50
TPSDS106 - 681M 680.00 100 1.500 0.47
注: 测试频率：100KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 30% typ. at IDC.
大电流功率型 (TPSDS126) 特性规格
产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSDS126 - 1R7N 1.70 100 0.010 11.80
TPSDS126 - 2R7N 2.70 100 0.011 9.00
TPSDS126 - 3R9N 3.90 100 0.014 7.90
TPSDS126 - 5R6N 5.60 100 0.016 6.80
TPSDS126 - 7R5N 7.50 100 0.017 5.70
TPSDS126 - 100N 10.00 100 0.023 5.50
TPSDS126 - 120N 12.00 100 0.027 5.00
TPSDS126 - 150N 15.00 100 0.032 4.50
TPSDS126 - 180N 18.00 100 0.040 4.10
TPSDS126 - 220N 22.00 100 0.046 3.60
TPSDS126 - 270N 27.00 100 0.050 3.20
TPSDS126 - 330M 33.00 100 0.064 3.00
TPSDS126 - 390M 39.00 100 0.074 2.70
TPSDS126 - 470M 47.00 100 0.082 2.40
TPSDS126 - 560M 56.00 100 0.105 2.00
TPSDS126 - 680M 68.00 100 0.120 1.70
TPSDS126 - 820M 82.00 100 0.145 1.60
TPSDS126 - 101M 100.00 100 0.170 1.50
TPSDS126 - 121M 120.00 100 0.185 1.30
TPSDS126 - 151M 150.00 100 0.235 1.20
TPSDS126 - 181M 180.00 100 0.290 1.10
TPSDS126 - 221M 220.00 100 0.350 1.00
TPSDS126 - 271M 270.00 100 0.415 0.93
TPSDS126 - 331M 330.00 100 0.495 0.83
TPSDS126 - 391M 390.00 100 0.610 0.76
TPSDS126 - 471M 470.00 100 0.705 0.67
TPSDS126 - 561M 560.00 100 0.900 0.62
TPSDS126 - 681M 680.00 100 1.120 0.55
注: 测试频率：100KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 30% typ. at IDC.
大电流功率型 (TPSDS) 料号标识
TPSDS0620 - 1R1 N

型号
TPSDS0620, TPSDS0625,
TPSDS0630, TPSDS0635,
TPSDS104, TPSDS106, TPSDS126

电感值
1R1 1.10µH
120 12.00µH
121 120.00µH
误差值
M 20%
N 30%
