SMT 低阻抗 高饱和电流功率电感器 闭磁式 (TPSLF)
德铭特电子 TPSLF6025/6028/7028/7030/7032/7045/1045/1205/1206/1207 高饱和电流，低直流阻抗系列，贴片功率绕线电感器，采用闭磁路构造设计，断线对策构造，具有体积小、厚度薄、容易表面贴装，具有高功率、高磁饱和性、高品质、高能量存储、耐大电流、低电阻、低漏磁特点。同时具有良好的焊锡性及耐热性。产品包装符合 EIA-481 标准，适用于 SMT 自动贴片。
TPSLF 系列提供多种封装尺寸: (5.9mm x 5.9mm)、(6.9mm x 6.9mm)、(10.1mm x 10.1mm)、(12.5mm x 12.5mm)，厚度仅 2.7mm、3.0mm、3.2mm、3.4mm、4.8mm、5.8mm、6.8mm、 及 7.8mm。这些终端产品包括新一代行动终端、电视游乐器、电脑周边设备、DELL 笔记型电脑、小型通信机器、直流转换器、桌上型电脑、伺服器、显示卡、可携式游戏设备、个人导航系统等。
TPSLF 系列的平底表面设计，可确保稳固的安装，具有优异的端面强度，良好的焊锡性，及耐热度。此系列电感有电磁屏蔽设计，因此具有低磁漏，低直流电阻，耐大电流等特点，而广泛应用于高精度的工业设备中。轴包装，易用自动化装配。
德铭特可以生产超出这些规格的电感器，可根据要求提供定制。TPSLF 产品符合 RoHS 标准，无铅焊接技术及 100% 无铅，请联系我们的销售部门以了解更多信息。
下载 PDF 版本: SMT 低阻抗 高饱和电流功率电感器 (TPSLF)。
特性 :
- 磁屏蔽结构。
- 良好的可焊性。
- 高功率，高饱和电流，适用于表面贴装。
用途 :
- 录像机、笔记本电脑、OA仪器。
- 数码相机、液晶电视。
- 小型通讯设备、DC/DC转换器等。

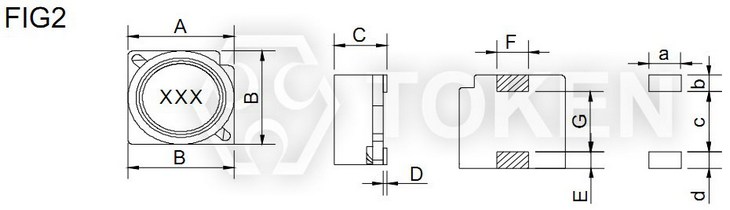

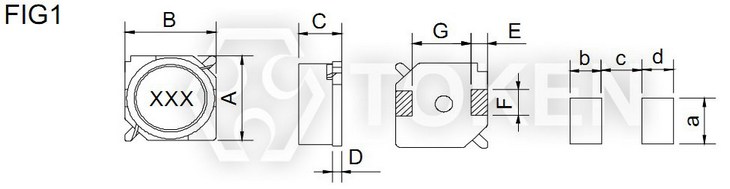

| 大电流低直流阻抗 (TPSLF) 结构图及规格尺寸 (单位: mm) | ||||||||||||
| ||||||||||||
| ||||||||||||
| 型号 | FIG | A ± 0.3 | B ± 0.3 | C ± 0.3 | D (Ref) | E (Ref) | F (Ref) | a | b = d | c | ||
| TPSLF6025 | 1 | 5.9 | 5.9 | 2.7 | 0.1 | 0.9 | 2 | 2.2 | 1.5 | 4 | ||
| TPSLF6028 | 1 | 5.9 | 5.9 | 3.0 | 0.1 | 0.9 | 2 | 2.2 | 1.5 | 4 | ||
| TPSLF7028 | 1 | 6.9 | 6.9 | 3.0 | 0.1 | 0.9 | 2 | 2.2 | 1.5 | 4.9 | ||
| TPSLF7030 | 1 | 6.9 | 6.9 | 3.2 | 0.1 | 0.9 | 2 | 2.2 | 1.5 | 4.9 | ||
| TPSLF7032 | 1 | 6.9 | 6.9 | 3.4 | 0.1 | 0.9 | 2 | 2.2 | 1.5 | 4.9 | ||
| TPSLF7045 | 1 | 6.9 | 6.9 | 4.8 | 0.1 | 0.9 | 2 | 2.2 | 1.5 | 4.9 | ||
| TPSLF1045 | 1 | 10.1 | 10.1 | 4.8 | 0.15 | 2.0 | 3 | 3.2 | 2.5 | 5.6 | ||
| TPSLF1205 | 1/2 | 12.5 | 12.5 | 5.8 | 0.1 | 2.0 | 3 | 3.2 | 2.5 | 8.6 | ||
| TPSLF1206 | 1/2 | 12.5 | 12.5 | 6.8 | 0.1 | 2.0 | 3 | 3.2 | 2.5 | 8.6 | ||
| TPSLF1207 | 1/2 | 12.5 | 12.5 | 7.8 | 0.1 | 2.0 | 3 | 3.2 | 2.5 | 8.6 | ||
注: 可依客户特殊需求设计。
| 大电流低直流阻抗 (TPSLF) 特性规格 | |||||||||||
| Inductance (µH) | TPSLF6025 | TPSLF6028 | TPSLF7028 | TPSLF7030 | TPSLF7032 | ||||||
| 标识 | 电感值 (µH) | 直流阻抗 (Ω) Max. |
额定电流 (A) |
直流阻抗 (Ω) Max. |
额定电流 (A) |
直流阻抗 (Ω) Max. |
额定电流 (A) |
直流阻抗 (Ω) Max. |
额定电流 (A) |
直流阻抗 (Ω) Max. |
额定电流 (A) |
| 3R3 | 3.3 | 0.028 | 1.60 | 0.023 | 1.80 | 0.023 | 1.90 | ||||
| 4R7 | 4.7 | 0.036 | 1.50 | 0.028 | 1.60 | 0.038 | 1.50 | 0.036 | 1.60 | 0.030 | 1.70 |
| 6R8 | 6.8 | 0.044 | 1.30 | 0.036 | 1.50 | 0.059 | 1.30 | 0.041 | 1.50 | 0.041 | 1.60 |
| 100 | 10 | 0.057 | 1.00 | 0.054 | 1.30 | 0.083 | 1.10 | 0.053 | 1.30 | 0.053 | 1.40 |
| 150 | 15 | 0.085 | 0.88 | 0.076 | 1.00 | 0.110 | 0.88 | 0.084 | 1.00 | 0.075 | 1.10 |
| 220 | 22 | 0.122 | 0.73 | 0.104 | 0.77 | 0.180 | 0.75 | 0.110 | 0.86 | 0.110 | 0.96 |
| 330 | 33 | 0.180 | 0.59 | 0.148 | 0.69 | 0.240 | 0.65 | 0.160 | 0.65 | 0.160 | 0.75 |
| 470 | 47 | 0.240 | 0.48 | 0.210 | 0.59 | 0.340 | 0.54 | 0.240 | 0.57 | 0.240 | 0.67 |
| 680 | 68 | 0.370 | 0.42 | 0.290 | 0.50 | 0.310 | 0.49 | 0.310 | 0.59 | ||
| 101 | 100 | 0.500 | 0.33 | 0.430 | 0.42 | 0.450 | 0.35 | 0.45 | 0.45 | ||
| 151 | 150 | 0.650 | 0.34 | 0.650 | 0.37 | ||||||
| 221 | 220 | 0.980 | 0.26 | 1.050 | 0.29 | ||||||
| 471 | 470 | 2.050 | 0.20 | ||||||||
| 681 | 680 | 3.150 | 0.16 | ||||||||
注意:
- 频率测量 L: <100μH (100KHz/0.25v) L: >100μH 以上(1KHz/0.25v) .
- IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .
| 大电流低直流阻抗 (TPSLF) 特性规格 | |||||||||||
| Inductance (µH) | TPSLF7045 | TPSLF1045 | TPSLF1205 | TPSLF1206 | TPSLF1207 | ||||||
| 标识 | 电感值 (µH) | 直流阻抗 (Ω) Max. |
额定电流 (A) |
直流阻抗 (Ω) Max. |
额定电流 (A) |
直流阻抗 (Ω) Max. |
额定电流 (A) |
直流阻抗 (Ω) Max. |
额定电流 (A) |
直流阻抗 (Ω) Max. |
额定电流 (A) |
| 2R7 | 2.7 | 0.010 | 10 | ||||||||
| 3R3 | 3.3 | 0.020 | 2.50 | 0.016 | 4.90 | ||||||
| 4R7 | 4.7 | 0.030 | 2.00 | ||||||||
| 5R6 | 5.6 | 0.022 | 3.80 | 0.012 | 7.8 | ||||||
| 6R8 | 6.8 | 0.036 | 1.70 | 0.014 | 7.2 | ||||||
| 100 | 10 | 0.039 | 1.30 | 0.037 | 3.00 | 0.025 | 3.40 | 0.021 | 5.00 | 0.016 | 5.5 |
| 150 | 15 | 0.052 | 1.10 | 0.043 | 2.40 | 0.026 | 2.80 | 0.024 | 4.2 | 0.019 | 4.7 |
| 220 | 22 | 0.061 | 0.90 | 0.060 | 2.10 | 0.031 | 2.30 | 0.032 | 3.50 | 0.027 | 4.0 |
| 330 | 33 | 0.096 | 0.82 | 0.082 | 1.60 | 0.042 | 1.90 | 0.041 | 2.80 | 0.040 | 3.2 |
| 470 | 47 | 0.125 | 0.75 | 0.100 | 1.40 | 0.062 | 1.60 | 0.058 | 2.40 | 0.053 | 2.7 |
| 680 | 68 | 0.175 | 0.60 | 1.40 | 1.20 | 0.084 | 1.30 | 0.079 | 2.00 | 0.078 | 2.0 |
| 101 | 100 | 0.25 | 0.50 | 0.200 | 1.00 | 0.117 | 1.10 | 0.123 | 160 | 0.125 | 1.9 |
| 151 | 150 | 0.340 | 0.40 | 0.350 | 0.79 | 0.190 | 0.88 | 0.175 | 1.5 | ||
| 221 | 220 | 0.520 | 0.33 | 0.470 | 0.65 | 0.270 | 0.72 | 0.273 | 1.00 | 0.258 | 1.3 |
| 471 | 470 | 1.05 | 0.22 | 1.03 | 0.47 | 0.520 | 0.49 | ||||
| 681 | 680 | 1.48 | 0.20 | 1.60 | 0.38 | 0.760 | 0.43 | ||||
| 102 | 1000 | 2.28 | 0.14 | 2.80 | 0.32 | 1.120 | 0.34 | ||||
| 152 | 1500 | 3.40 | 0.22 | 1.730 | 0.29 | ||||||
注意:
- 频率测量 L: <100μH (100KHz/0.25v) L: >100μH 以上(1KHz/0.25v) .
- IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .
| 大电流低直流阻抗 (TPSLF) 料号标识 | ||||||||||||||||||||||||||||||||||||||
| TPSLF6025 | - | 3R3 | M | |||||||||||||||||||||||||||||||||||
 | | | ||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||
