通訊機用陶瓷濾波器 (LTC450EU)

通訊機用陶瓷濾波器 (LTC 455/450 U/W)

德銘特電子 LTC 455/450 U/W For IF 系列與 Murata CFUCG 系列兼容,體積小,高性能,及超薄(4.0/3.0mm),四/六個壓電陶瓷組件組成。

此種新式結構可以更完美的安裝在可移動的通訊產品中,如手機、袖珍型呼叫器等。

下載 PDF 版本: 通訊機用陶瓷濾波器 (LTC 455/450 U/W)

特性 :
  1. 多種帶寬可供選擇
  2. 操作溫度範圍:-20 ~ +80 (°C)
  3. 儲藏溫度範圍:-40 ~ +85 (°C)
  4. 此組件可用自動機貼裝
  5. 此組件可用波峰焊,耐水洗
  6. 與村田濾波器 CFUCG 系列相容。
  7. 體積小,只有 4.0mm max. 厚度,且有更小的貼裝面積,方便 PCB 彈性設計
LTC 455/450 U/W 通訊機用系列 外形尺寸(單位: mm)
通訊機用陶瓷濾波器 (LTC 455EU) 尺寸圖
通訊機用陶瓷濾波器 (LTC 455EU) 尺寸圖

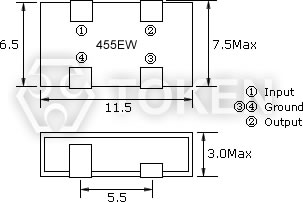

通訊機用陶瓷濾波器 (LTC 455EW) 尺寸圖
通訊機用陶瓷濾波器 (LTC 455EW) 尺寸圖
LTC 455/450 U/W 通訊機用系列 技術特性

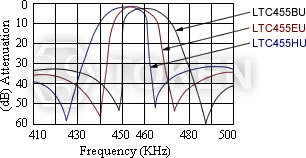

(LTC 455 U) 特性曲線
(LTC 455 U) 特性曲線

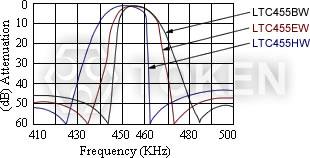

(LTC 455 W)特性曲線
(LTC 455 W)特性曲線
型 號 中心頻率
(KHz)
插入損耗(dB) max 通帶波動
(dB) max
6分貝帶寬
(KHz) min
40分貝帶寬(KHz)
max LTC455 U
50分貝帶寬(KHz)
max LTC455 W
阻帶衰耗 (dB)
fo±100KHz min
輸入/輸出
阻抗(Ω)
LTC 455U LTC 455W LTC 455U LTC 455W
LTC455BU LTC455BW 455±1.5 4 4 2 ±15.0 ±30 ±30 27 50 1000
LTC455CU LTC455CW 455±1.5 4 4 2 ±12.5 ±25 ±25 27 50 1000
LTC455DU LTC455DW 455±1.5 4 4 2 ±10.0 ±20 ±20 27 50 1500
LTC455EU LTC455EW 455±1.5 6 4 2 ±7.5 ±15 ±15 27 50 1500
LTC455FU LTC455FW 455±1.5 6 6 2 ±6.0 ±12 ±12 27 47 1500
LTC455GU LTC455GW 455±1.5 6 6 2 ±4.5 ±10 ±10 25 47 1500
LTC455HU LTC455HW 455±1.5 6 6 2 ±3.0 ±9.0 ±9.0 25 47 1500
LTC455IU LTC455IW 455±1.5 6 6 2 ±2.0 ±7.5 ±7.5 25 47 1500
同樣適用於中心頻率 450KHz 。
LTC 455/450 U/W 通訊機用系列 測試電路

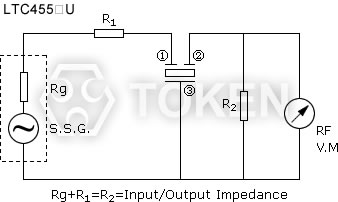

(LTC 455 U) 測試電路
(LTC 455 U) 測試電路

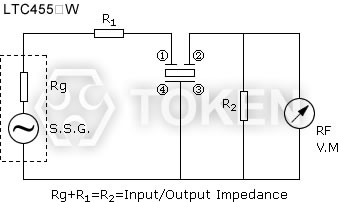

(LTC 455 W) 測試電路
(LTC 455 W) 測試電路
LTC 455/450 U/W 通訊機用系列 料號標識
LTC455BU P
型 號
包裝方式
