陶瓷濾波器電視機錄像機用系列 低假響應型 (LTS MCB/MDB)
德銘特電子 LTS MCB/MDB 電視機/錄像機用系列濾波器(陶瓷濾波器低假響應型)，應用於電視、錄像、視頻、信號帶有極佳的響應特性。
德銘特提供三種帶寬及完整壓電元器件尺寸，頻率範圍齊全(與村田壓電陶瓷系列相容)，並提供產品目錄下載。
德銘特生產的陶瓷濾波器、諧振器、鑒頻器等壓電陶瓷產品符合 RoHS 標準，可依客戶的需求製造，若需特殊規格型式，請與德銘特電子業務聯系。
下載 PDF 版本: 陶瓷濾波器電視機錄像機用系列 低假響應型 (LTS MCB/MDB)。
主要特性 :- 小體積尺寸（單位 mm）：10.0 max × 8.0 max × 4.0 max。
- 中心頻率 (fo) (MHz) 4.500，5.500，6.000。
- 插入損耗 (dB) 6.0。
- 輸入/輸出阻抗 (Ω) 1000，600，470。
- 與村田濾波器 SFSH MCB/MDB 系列相容。

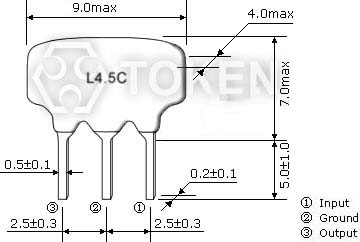

| LTS MCB/MDB 低假響應型系列 - 電視機錄像機用 外形尺寸（單位: mm） | |
|
| LTS MCB/MDB 低假響應型系列 - 電視機錄像機用 技術特性 | |||||||
|
|||||||
| 型 號 | 標稱中心頻率 (fo)(MHz) | 3分貝帶寬 (KHz) min | 20分貝帶寬 (KHz) max | 插入損耗 (dB) max | 阻帶衰耗 (dB)min | 輸入/輸出阻抗 (Ω) | |
| LTS4.5MCB | 4.500 | fo±60 | 600 | 6.0 | 30 | 1000 | |
| LTS4.5MDB | 4.500 | fo±70 | 750 | 6.0 | 30 | 1000 | |
| LTS5.5MCB | 5.500 | fo±60 | 600 | 6.0 | 30 | 600 | |
| LTS5.5MDB | 5.500 | fo±80 | 750 | 6.0 | 30 | 600 | |
| LTS6.0MCB | 6.000 | fo±60 | 600 | 6.0 | 30 | 470 | |
| LTS6.0MDB | 6.000 | fo±80 | 750 | 6.0 | 30 | 470 | |
| LTS6.5MCB | 6.500 | fo±70 | 650 | 6.0 | 30 | 470 | |
| LTS6.5MDB | 6.500 | fo±80 | 800 | 6.0 | 30 | 470 | |

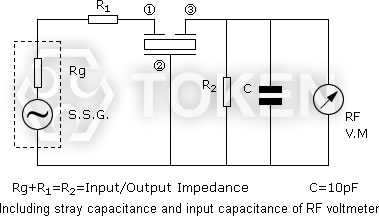

| LTS MCB/MDB 低假響應型系列 - 電視機錄像機用 測試電路 | |
|
| LTS MCB/MDB 低假響應型系列 - 電視機錄像機用 料號標識 | |||
| LTS4.5MCB | P | ||
 | | ||
|
|
||
