陶瓷濾波器通訊機用 (LTM 455/450 U/W)
德銘特 LTM 455/450 U/W 陶瓷濾波器通訊機用，是村田 CFU/CFWS 系列的小型化。有體積小、高選擇性的特點。
此款超小型化通訊機用系列比傳統型的體積小 40%，性能更優越。主要用於高級的無線電收發機或收發器上。
下載 PDF 版本: 陶瓷濾波器通訊機用 (LTM 455/450 U/W)。
特性 :- LTM 455 EU 尺寸（單位 mm）：6.5 × 6.5 × 6.2 。
- LTM 455 EW 尺寸（單位 mm）：6.5 × 9.5 × 6.2 。
- LTM 455 EU 阻帶衰耗 fo±100KHz (dB) min：28，35 。
- LTM 455 EU 阻帶衰耗 fo±100KHz (dB) min：40，60 。
- 中心頻率 (fo) (KHz) 455±2.0。
- 插入損耗 (dB) 4.0，6.0。
- 輸入/輸出阻抗 (Ω)：1000，1500，2000。
- 與村田濾波器 CFUM/WM 455/450 系列相容。

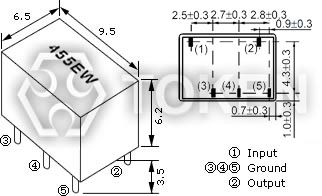

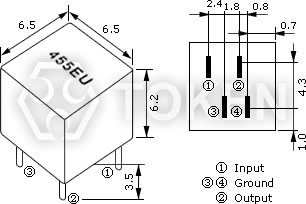

| LTM 455/450 U/W 通訊機用系列 外形尺寸（單位: mm） | |
|

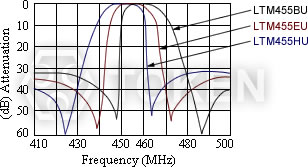

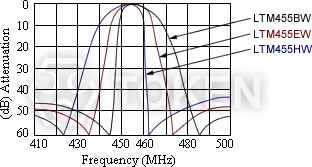

| LTM 455/450 U/W 通訊機用系列 技術特性 | |||||||||||
|
|||||||||||
| 型 號 | 中心頻率 (KHz) |
插入損耗 (dB) max |
通帶波動 (dB) max |
6分貝帶寬 (KHz) min |
40分貝帶寬 (KHz) max LTM455 U |
50分貝帶寬 (KHz) max LTM455 W |
阻帶衰耗 fo±100KHz (dB) min |
輸入/輸出 阻抗 (Ω) |
|||
| LTM455 U | LTM455 W | ||||||||||
| LTM455AU | LTM455AW | 455±2.0 | 4 | 2 | ±17.5 | ±40 | ±35 | 28 | 40 | 1000 | |
| LTM455BU | LTM455BW | 455±2.0 | 4 | 2 | ±15 | ±30 | ±30 | 28 | 40 | 1500 | |
| LTM455CU | LTM455CW | 455±2.0 | 4 | 2 | ±12.5 | ±24 | ±24 | 28 | 40 | 1500 | |
| LTM455DU | LTM455DW | 455±1.5 | 4 | 2 | ±10 | ±20 | ±20 | 28 | 40 | 1500 | |
| LTM455EU | LTM455EW | 455±1.5 | 6 | 2 | ±7.5 | ±15 | ±15 | 28 | 40 | 1500 | |
| LTM455FU | LTM455FW | 455±1.5 | 6 | 2 | ±6 | ±12.5 | ±12.5 | 28 | 40 | 2000 | |
| LTM455GU | LTM455GW | 455±1.5 | 6 | 2 | ±4.5 | ±10 | ±10 | 28 | 40 | 2000 | |
| LTM455HU | LTM455HW | 455±1.0 | 6 | 2 | ±3 | ±9 | ±9 | 28 | 40 | 2000 | |
| LTM455IU | LTM455IW | 455±1.0 | 6 | 2 | ±2 | ±7.5 | ±7.5 | 28 | 40 | 2000 | |
| LTM455HTU | LTM455HTW | 455±1.0 | 6 | 2 | ±3 | ±9 | ±9 | 35 | 60 | 2000 | |
| 同樣適用於中心頻率 450KHz。 | |||||||||||

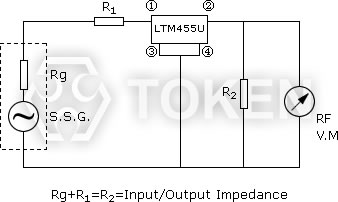

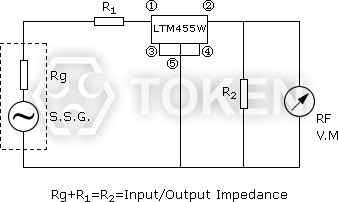

| LTM 455/450 U/W 通訊機用系列 測試電路 | |
|
| LTM 455/450 U/W 通訊機用系列 料號標識 | |||
| LTM455BU | P | ||
 | | ||
|
|
||
