通訊機用陶瓷濾波器 (LTB)
德銘特電子 LTB 系列體積小，高性能。此種新式結構可以更完美的安裝在可移動的通訊產品中，如手機、袖珍型呼叫器等。
操作溫度範圍：-20 ~ +80 (°C)； 儲藏溫度範圍：-40 ~ +85 (°C)。
德銘特生產陶瓷濾波器、陶瓷鑒頻器、陶瓷諧振器、陶瓷陷波器等壓電陶瓷產品系列，與村田壓電陶瓷兼容，符合 RoHS 標準。提供完整壓電元器件尺寸，頻率範圍齊全，並提供產品目錄下載。
下載 PDF 版本: 通訊機用陶瓷濾波器 (LTB)。
特性 :- 尺寸（單位 mm）：9.2 × 5.0 × 3.2 。
- 中心頻率 (fo) (KHz) 450±2，455±2.0，465±2。
- 插入損耗 (dB) 5.8，6.8。
- 輸入/輸出阻抗 (Ω)：1.0/1.5，1.5/2.0。
| LTB 通訊機用系列 外形尺寸（單位: mm） | |
|
| LTB 通訊機用系列 技術特性 | |||||||
|
|||||||
| 型 號 | 中心頻率 (fo) (KHz) |
6分貝帶寬 (KHz) min |
離諧選擇性 ±9 KHz(dB) min |
通帶波動 (dB)max |
插入損耗 (dB)max |
輸入/輸出阻抗 (Ω) |
|
| LTB450AL2 | 450±2 | 4 | 18 | 1.0 | 6.8 | 1.0/1.5 | |
| LTB455AL2 | 455±2 | ||||||
| LTB465AL2 | 465±2 | ||||||
| LTB450BL2 | 450±2 | 6 | 16 | 1.0 | 5.8 | 1.5/2.0 | |
| LTB455BL2 | 455±2 | ||||||
| LTB465BL2 | 465±2 | ||||||

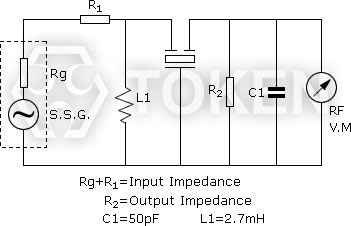

| LTB 通訊機用系列 測試電路 | |
|
| LTB 通訊機用系列 料號標識 | |||
| LTB450AL2 | P | ||
 | | ||
|
|
||
