LT 455/450 U/W 系列 - 通訊機用陶瓷濾波器

通訊機用陶瓷濾波器 (LT 455/450 U/W)

LT 455/450 U/W 通訊機用系列是由 4 個元件和 6 個元件連接組成梯狀的器件。主要應用於數碼通訊、G.D.T.、手機市場、及音箱等。

德銘特提供完整壓電元器件尺寸，頻率範圍齊全(與村田壓電陶瓷系列相容)，並提供產品目錄下載。可依客戶的需求製造，若需特殊規格型式，請與德銘特電子業務聯系。

下載 PDF 版本: 通訊機用陶瓷濾波器 (LT 455/450 U/W)。

特性 :
  1. LT 455 EU 尺寸（單位 mm）：7.0 × 8.0 × 8.0 。
  2. LT 455 EW 尺寸（單位 mm）：7.0 × 11.0 × 8.0 。
  3. 中心頻率 (fo) (KHz) 455±2.0。
  4. 插入損耗 (dB) 4.0，6.0。
  5. 輸入/輸出阻抗 (Ω)：1000，1500，2000。
  6. 與村田濾波器 CF，SF 系列相容。
LT 455/450 U/W 通訊機用系列 外形尺寸（單位: mm）
通訊機用陶瓷濾波器 (LT 455 EU)尺寸圖
通訊機用陶瓷濾波器 (LT 455 EU)尺寸圖

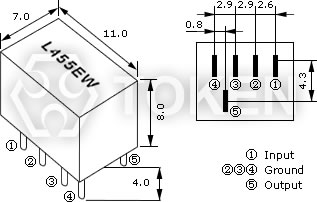

通訊機用陶瓷濾波器 (LT 455 EW) 尺寸圖
通訊機用陶瓷濾波器 (LT 455 EW) 尺寸圖
LT 455/450 U/W 通訊機用系列 技術特性

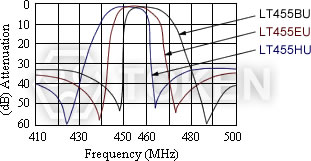

(LT 455 U) 特性曲線
(LT 455 U) 特性曲線

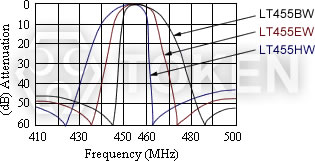

(LT 455 W) 特性曲線
(LT 455 W) 特性曲線
型 號 中心頻率
(KHz)		 插入損耗
(dB) max		 通帶波動
(dB) max		 6分貝帶寬
(KHz) min		 40分貝帶寬
(KHz)
max LT455 U		 50分貝帶寬
(KHz)
max LT455 W		 阻帶衰耗 (dB)
fo±100KHz min		 輸入/輸出
阻抗(Ω)
(LT455 U) (LT455 W)
LT455AU LT455AW 455±2.0 4 2 ±17.5 ±40 ±35 28 40 1000
LT455BU LT455BW 455±2.0 4 2 ±15 ±30 ±30 28 40 1500
LT455CU LT455CW 455±2.0 4 2 ±12.5 ±24 ±24 28 40 1500
LT455DU LT455DW 455±1.5 4 2 ±10 ±20 ±20 28 40 1500
LT455EU LT455EW 455±1.5 6 2 ±7.5 ±15 ±15 28 40 1500
LT455FU LT455FW 455±1.5 6 2 ±6 ±12.5 ±12.5 28 40 2000
LT455GU LT455GW 455±1.5 6 2 ±4.5 ±10 ±10 28 40 2000
LT455HU LT455HW 455±1.0 6 2 ±3 ±9 ±9 28 40 2000
LT455IU LT455IW 455±1.0 6 2 ±2 ±7.5 ±7.5 28 40 2000
LT455HTU LT455HTW 455±1.0 6 2 ±3 ±9 ±9 35 60 2000
同樣適用於中心頻率 450KHz 。
LT 455/450 U/W 通訊機用系列 測試電路

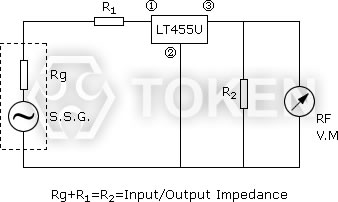

(LT 455 U) 測試電路
(LT 455 U) 測試電路

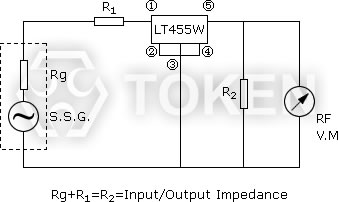

(LT 455 W) 測試電路
(LT 455 W) 測試電路
LT 455/450 U/W 通訊機用系列 料號標識
LT455BU P
型 號
包裝方式
