貼片陶瓷濾波器 (LTCA/CV10.7M)
德銘特電子貼片式陶瓷濾波器 LTCA/CV10.7M 系列，為發展 AM/FM 無線電元器件中，比貼片式 AM 濾波器、貼片式 IF 濾波器更小型化，性能更佳。
德銘特提供完整壓電元器件尺寸，頻率範圍齊全，並提供產品目錄下載。可依客戶的需求製造，若需特殊規格型式，請與德銘特電子業務聯系。
下載 PDF 版本: 貼片陶瓷濾波器 (LTCA/CV10.7M)。
特性 :- 多種帶寬可供選擇。
- 此組件可用自動機貼裝。
- 操作溫度範圍：-20 ~ +80 (°C)。
- 儲藏溫度範圍：-40 ~ +85 (°C)。
- 與村田濾波器 SFECV10M7 系列相容。
- 體積小，只有 1.5 mm max. 厚度，且有更小的貼裝面積，方便 PCB 彈性設計。

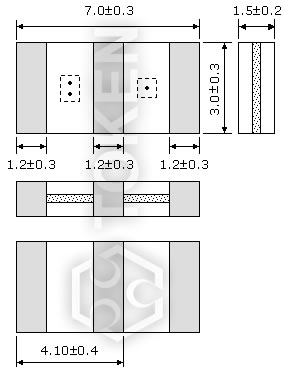

| 貼片式 (LTCA/CV10.7M) 外形尺寸（單位: mm） | |
|
| 貼片式 (LTCA/CV10.7M) 技術特性 | ||||
| 型 號 | 3分貝帶寬 (KHz) |
20分貝帶寬 (KHz) max |
插入損耗 (dB) max |
阻帶衰耗 (9-12MHz)(dB)min |
| LTCA10.7MJ | 150±40 | 430 | 10.0 | 30 |
| LTCV10.7MJ | 150±40 | 380 | 5.5±2.0 | 35 |
| LTCA10.7MA5 | 280±50 | 650 | 6.0 | 30 |
| LTCV10.7MA5 | 280±50 | 590 | 3.0±2.0 | 35 |
| LTCA10.7MS2 | 230±50 | 570 | 6.0 | 30 |
| LTCV10.7MS2 | 230±50 | 510 | 3.5±2.0 | 35 |
| LTCA10.7MS3 | 180±40 | 520 | 6.0 | 30 |
| LTCV10.7MS3 | 180±40 | 470 | 4.0±2.0 | 35 |
| 輸入/ 輸出阻抗：330 Ω | ||||
| 貼片式 (LTCA/CV10.7M) 料號標識 | |||
| LTCV10.7MA5 | TR | ||
 | | ||
|
|
||
