調頻用陶瓷濾波器 (LT10.7)
德銘特電子調頻用 LT10.7 系列是應用壓電陶瓷良好的厚度振動，單塊集成的電路，有著高選擇性、高穩定性、低假響應等特點。
德銘特生產的陶瓷濾波器、諧振器、鑒頻器等壓電陶瓷產品符合 RoHS 標準，可依客戶的需求製造，若需特殊規格型式，請與德銘特電子業務聯系。
下載 PDF 版本: 調頻用陶瓷濾波器 (LT10.7)。
主要特性：- 厚度振動，單塊集成的電路。
- 尺寸（單位 mm）：7.0±2.0 × 7.0±2.0 × 4.0 max 。
- 調頻接收機用 LT10.7M 輸入/輸出阻抗 (Ω)：330Ω。
- 調頻接收機用 LT10.7M 系列與村田濾波器 SFE10M7 FM-IF 系列相容。
- 低損耗型 LT10.7M A10 輸入/輸出阻抗 (Ω)：330Ω。
- 低損耗型 LT10.7M A10 系列與村田濾波器 SFE10M7 A10 系列相容。
- 寬窄帶型 LT10.7M 輸入/輸出阻抗 (Ω)：470Ω(MA19)， 330Ω(MA20，MHY)， 600Ω(MFP)。
- 寬窄帶型 LT10.7M 系列與村田濾波器 SFE10M7 DBS Receiver 系列相容。

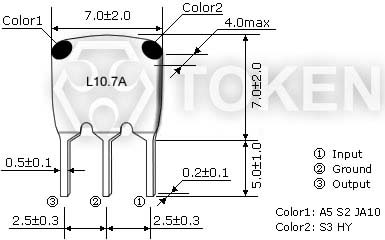

| LT10.7 調頻用系列 外形尺寸（單位: mm） | |
|
| 調頻接收機用 LT10.7M 系列 （與村田濾波器 SFE10M7 FM-IF 系列相容）技術特性 | ||||
| 型 號 | 3 分貝帶寬 (KHz) | 20 分貝帶寬 (KHz) max | 插入損耗 (dB) max | 阻帶衰耗 (9-12MHz)(dB)min |
| LT10.7MA5 | 280±50 | 650 | 6 | 30 |
| LT10.7MS2 | 230±50 | 600 | 6 | 40 |
| LT10.7MS3 | 180±40 | 520 | 7 | 40 |
輸入/ 輸出阻抗：330Ω。
| 低損耗型 LT10.7M A10 系列 （與村田濾波器 SFE10M7 A10 系列相容） 技術特性 | ||||
| 型 號 | 3 分貝帶寬 (KHz) | 20 分貝帶寬 (KHz) max | 插入損耗 (dB) max | 阻帶衰耗 (9-12MHz)(dB)min |
| LT10.7MA5A10 | 280±50 | 590 | 2.5±2.0 | 30 |
| LT10.7MS2A10 | 230±50 | 520 | 3.0±2.0 | 35 |
| LT10.7MS3A10 | 180±40 | 470 | 3.5±1.5 | 35 |
| LT10.7MJA10 | 150±40 | 360 | 4.5±2.0 | 35 |
輸入/ 輸出阻抗：330Ω。
| 寬窄帶型 LT10.7M 系列（與村田濾波器 SFE10M7 DBS Receiver 系列相容） 技術特性 | ||||
| 型 號 | 3 分貝帶寬 (KHz) | 20 分貝帶寬 (KHz) max | 插入損耗 (dB) max | 阻帶衰耗 (9-12MHz)(dB)min |
| LT10.7MA19 | 350min | 950 | 3.0±2.0 | 20 |
| LT10.7MA20 | 330±50 | 680 | 4.0±2.0 | 30 |
| LT10.7MHY | 110±30 | 350 | 7.0±2.0 | 30 |
| LT10.7MFP | 20min | 95 | 6.0max | 24(10.7±1.0MHz) |
輸入/ 輸出阻抗：470Ω(MA19)， 330Ω(MA20，MHY)， 600Ω(MFP)。

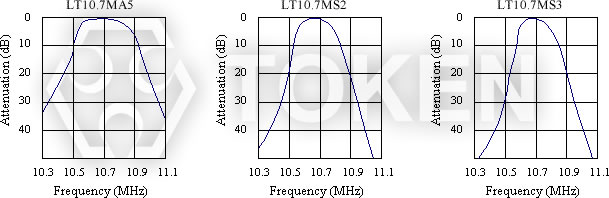

| LT10.7 調頻用系列 特性曲線 | |
|

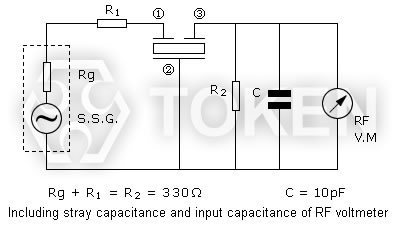

| LT10.7 調頻用系列 測試電路 | |
|
| LT10.7 調頻用系列 色標規格 | |
| 中心頻率 | 色標 |
| D:10.64MHz±30KHz | 黑 |
| B:10.67MHz±30KHz | 藍 |
| A:10.70MHz±30KHz | 紅 |
| C:10.73MHz±30KHz | 橙 |
| E:10.76MHz±30KHz | 白 |
| LT10.7 調頻用系列 料號標識 | |||||||||||||||||||||||||||||||||
| LT10.7MA5 | - | A | P | ||||||||||||||||||||||||||||||
 | | | |||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||
