对角插件式大电流功率电感器，提供额定直流电流高达 40 A 以满足市场的需求。
随着电子技术的发展和电气工程的不断进步，功率电感器也随之不断发展。作为电子产品和电气工程设备中的重要组成部分，不论是在功率电感器的体积，还是在功率电感器的效能上，工程师对功率电感器的要求越来越高。同时，随着科学技术的持续进步，功率电感器的发展也将越趋近低电压、大电流、小型化发展。
德铭特电子功率大电流电感器 (TCDY) 由高磁化率镍磁芯绕线集成电路结构。镍芯大电流电感（TCDY）额定电流测量高达 DC 40 Amp，频率高达 1.0 MHz，低直流阻抗，易散热性。三种紧凑尺寸可供选择，8.2mm x 8.2mm, 10.2mm x 10.2mm, 和 12.5mm x 12.5mm。优异的性能使其成为现今应用的理想选择，主要应用于膝上笔记本电脑和桌面电脑的主板，电脑显示卡，VGA 模组，电源系统和 VRM 应用。
德铭特 (TCDY) 大电流系列功率电感器均符合 RoHS 规范，Lead-Free 无铅标准，使用 Lead-Free Logo 无铅标志。提供完整线圈电感器尺寸，感量范围齐全，可依客户的需求制造，若需特殊规格型式，请与德铭特业务联系。
下载 PDF 版本: 对角位插件式大电流功率电感器 (TCDY)。
特长 :
- 屏蔽结构。低成本。
- 大电流，直流可达 40A。
- 高频范围可到 1.0MHz。
- 低阻抗。
- 环保物料。
用途:
- 适用于膝上笔记本电脑和桌面电脑的主板。
- 常规应用以及分布式电源系统和 VRM 应用。
| 大电流对角位插件式 (TCDY0806/1108/1310) 结构尺寸 (单位: mm) | ||

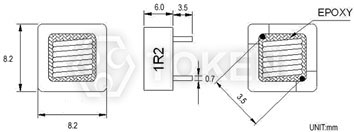

| TCDY0806 |
|
 |

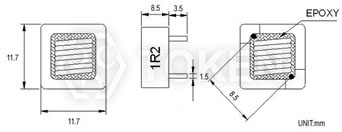

| TCDY1108 |
|
 |
| TCDY1310 |
|
 |
| 大电流对角位插件式 (TCDY0806) 特性规格 | ||||
| Part No | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | Test Freq. (Hz) |
| TCDY0806-R47M | 0.47 | 1.9 | 22.0 | 1.0/100k |
| TCDY0806-R60M | 0.60 | 1.9 | 21.0 | 1.0/100k |
| TCDY0806-R80M | 0.80 | 2.9 | 17.0 | 1.0/100k |
| TCDY0806-1R0M | 1.00 | 4.3 | 14.0 | 1.0/100k |
注:
- 电感值测试 @ 100KHz , 0.1V。
- 电感值下降 10% 等级 @ 额定 isat。
- Δ T = 40 °C 温升 @ irms。
- 工作温度范围 (Operating temperature range) -40 °C to +125 °C。
- 电气规格 @ +25 °C。
| 大电流对角位插件式 (TCDY1108) 特性规格 | ||||
| Part No | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | Test Freq. (Hz) |
| TCDY1108-R47MB | 0.47 | 0.8 | 38.0 | 100k/0.1v |
| TCDY1108-R60MB | 0.60 | 0.8 | 38.0 | 100k/0.1v |
| TCDY1108-R80MB | 0.80 | 1.3 | 31.0 | 100k/0.1v |
| TCDY1108-1R0MB | 1.00 | 1.3 | 31.0 | 100k/0.1v |
| TCDY1108-1R5MB | 1.50 | 1.8 | 26.0 | 100k/0.1v |
| TCDY1108-2R0MB | 2.00 | 3.3 | 20.0 | 100k/0.1v |
| TCDY1108-3R3MB | 3.30 | 6.3 | 14.0 | 100k/0.1v |
注:
- 电感值测试 @ 100KHz , 0.1V。
- 电感值下降 10% 等级 @ 额定 isat。
- Δ T = 40 °C 温升 @ irms。
- 工作温度范围 (Operating temperature range) -40 °C to +125 °C。
- 电气规格 @ +25 °C。
| 大电流对角位插件式 (TCDY1310) 特性规格 | ||||
| Part No | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | Test Freq. (Hz) |
| TCDY1310-R47MB | 0.47 | 0.75 | 40 | 100k/0.1v |
| TCDY1310-R60MB | 0.60 | 0.75 | 40 | 100k/0.1v |
| TCDY1310-R80MB | 0.80 | 0.75 | 39 | 100k/0.1v |
| TCDY1310-1R0MB | 1.0 | 1.15 | 32 | 100k/0.1v |
| TCDY1310-1R5MB | 1.5 | 1.85 | 26 | 100k/0.1v |
| TCDY1310-2R0MB | 2.0 | 3.0 | 21 | 100k/0.1v |
| TCDY1310-2R4MB | 2.4 | 3.0 | 20 | 100k/0.1v |
| TCDY1310-3R3MB | 3.3 | 4.3 | 17 | 100k/0.1v |
注:
- 电感值测试 @ 100KHz , 0.1V。
- 电感值下降 10% 等级 @ 额定 isat。
- Δ T = 40 °C 温升 @ irms。
- 工作温度范围 (Operating temperature range) -40 °C to +125 °C。
- 电气规格 @ +25 °C。
| 大电流功率电感器 (TCDY) 料号标识 | ||||||||||||||||||||||||||||||||||
| TCDY | 1310 | - | R22 | M | ||||||||||||||||||||||||||||||
 | | | | |||||||||||||||||||||||||||||||
|
|
|
|
|||||||||||||||||||||||||||||||
