阻流线圈电感器 - TCRCS 系列

阻流线圈电感器 (TCRCS)

阻流线圈又称为:扼流圈、扼流线圈、差模电感器,是用来限制交流电通过的线圈,分高频阻流圈和低频阻流圈。低频扼流圈是: 阻低频,阻交流,通直流。高频扼流圈是: 通低频,阻高频,通直流。电容器与频扼流圈电气特性相反是: 通交流,阻直流。高频阻流圈和低频阻流圈区别,在于线圈匝数不一样,圈数很多的为低频,圈数很少的为高频。高频-扼流圈就是一个电感线圈,它的阻抗与电流的频率成反比,当高频电流通过时其阻抗很大,电流很难通过,而低频电流通过时其阻抗很小,电流就容易通过,所以它是通低频,阻高频。

德铭特 (TCRCS) 系列阻流线圈规格齐全,具有品质因素好,自共振频率高,可获得较大的感应电流,漏磁小等优点。阻流线圈电感 (TCRCS) 采用开磁路构造设计,用 PVC 或 UL 热缩套管保护,有立式和卧式结构,有结构性佳、体积小、高 Q 值、低成本等特点,适用于笔记型电脑、喷墨印表机、影印机、显示监视器、手机、宽频数据机、游戏机、彩色电视、录放影机、摄影机、微波炉、照明设备、汽车电子产品等。

德铭特 (TCRCS) 阻流线圈系列,符合 RoHS 标准,无铅焊接技术及 100% 无铅,并提供更有竞争力的价格和快速交货服务。联系我们与您的特定需求。

下载 PDF 版本: 阻流线圈电感器 (TCRCS)

特性 :
  1. 闭磁路构造设计
  2. 各种电子机器电源回路应用
用途:
  1. 笔记本电脑,喷墨打印机,复印机,显示监示器。
  2. 电话,宽频数据机,游戏机,彩色电视机,录放影机。
  3. 摄影机,微波炉,照明设备,汽车电子产品等。
TCRCS 系列扼流线圈 结构及尺寸

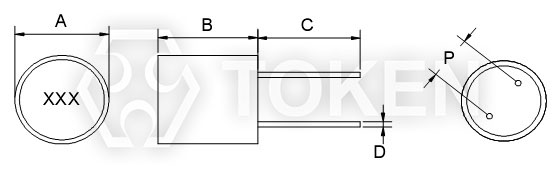

TCRCS 系列 - 扼流线圈电感器尺寸图
Part NO A(Max) B(Max) C(Ref) D±0.1 P±0.5
TCRCS1009 11.5 10.5 15 0.65 5.0
TCRCS1012 11.0 13.0 15 0.65 5.0
TCRCS1014 11.0 15.0 15 0.65 5.0
TCRCS1214 13.0 15.0 15 0.8 5.0

注: 可依客户特殊需求设计。

扼流线圈 (TCRCS) 电性表
MARKING Inductance
(μH)
电感值
TCRCS1009 TCRCS1012 TCRCS1014 TCRCS1214
DCR
(Ω)Max
Isat
(mA)
DCR
(Ω)Max
Isat
(mA)
DCR
(Ω)Max
Isat
(mA)
DCR
(Ω)Max
Isat
(mA)
100 10 0.018 1000 0.027 3300 0.029 4500 0.015 4000
150 15 0.020 810 0.033 2800 0.040 3650 0.017 3800
180 18 0.023 765 0.037 2500 0.054 3200 0.020 3600
220 22 0.025 630 0.045 2250 0.060 3200 0.021 3400
270 27 0.027 495 0.051 2000 0.066 2700 0.023 3200
330 33 0.034 470 0.067 1870 0.070 2400 0.024 3000
390 39 0.039 390 0.076 1680 0.078 2250 0.027 2600
470 47 0.047 370 0.085 1500 0.086 2100 0.032 2200
560 56 0.049 325 0.094 1440 0.094 1900 0.034 2000
680 68 0.056 290 0.103 1280 0.102 1750 0.060 1800
820 82 0.061 270 0.125 1200 0.124 1650 0.070 1700
101 100 0.069 230 0.170 1110 0.158 1450 0.090 1500
151 150 0.095 200 0.210 840 0.248 1180 0.11 1250
181 180 0.105 175 0.235 810 0.345 1080 0.12 1120
221 220 0.115 160 0.300 725 0.440 920 0.14 950
271 270 0.150 140 0.420 640 0.488 870 0.16 900
331 330 0.195 115 0.475 590 0.650 800 0.17 850
391 390 0.210 108 0.600 540 0.835 740 0.32 760
471 470 0.250 104 0.668 500 0.902 670 0.35 700
561 560 0.280 95 0.855 435 1.21 610 0.39 670
681 680 0.365 78 1.08 390 1.33 555 0.44 620
821 820 0.425 75 1.20 370 1.45 510 0.48 580
102 1000 0.470 68 1.38 332 2.05 468 0.53 540
122 1200 1.000 50 3.70 52 2.25 435 0.66 500
152 1500 5.9 46 4.0 47 2.50 375 0.86 420
182 1800 6.6 41 4.5 44  2.80 350 0.95 380
222 2200 7.8 37 5.2 41 3.90 300 1.07 340
272 2700 9.0 34 5.8 37 4.28 275
332 3300 10.0 30 6.1 33 7.68 260
392 3900 11.5 28 7.2 30 8.35 235
472 4700 12.6 25 7.5 28 9.10 215
562 5600 17.2 23 8.4 25 10.2 195
682 6800 19.0 20 9.7 23 15.4 180
822 8200 22.0 18 10.4 21 16.9 160
103 10000 25.0 15 12.1 18 23.5 150
123 12000 28.0 14 13.0 17
153 15000 33.0 12 15.0 15
183 18000 42.0 11 17.0 13
223 22000 48.0 10 19.5 11
273 27000 56.0 10 22.0 10
333 33000 64.0 9 26.0 9
393 39000 72.0 8 45.0 8
473 47000 82.0 8 52.0 8
563 56000     58.0 7
683 68000     67.0 6
823 82000     71.0 5
104 100000     82.0 5
124 120000     97.0 5
TCRCS 系列扼流线圈电感器 料号标识
TCRCS 1009 - 100 M

型号
TCRCS
尺寸
1009 11.5×10.5
1012 11.0×13.0
1014 11.0×15.0
1214 13.0×15.0

电感值
100 10.00µH
101 100.00µH
102 1000.00µH
误差值
J 5%
K 10%
L 15%
M 20%
P 25%
N 30%
