阻流线圈电感器 - TCRB Series

抗流电感 差模电感 扼流圈 (TCRB)

德铭特 TCRB 系列阻流线圈规格齐全,具有品质因素好,自共振频率高,可获得较大的感应电流,漏磁小等优点。

阻流线圈又称为:扼流圈、扼流线圈、差模电感器,是用来限制交流电通过的线圈,分高频阻流圈和低频阻流圈。采用开磁路构造设计,用 PVC 或 UL 热缩套管保护,有立式和卧式结构,有结构性佳、体积小、高 Q 值、低成本等特点,适用于笔记型电脑、喷墨印表机、影印机、显示监视器、手机、宽频数据机、游戏机、彩色电视、录放影机、摄影机、微波炉、照明设备、汽车电子产品等。

德铭特 TCRB 阻流线圈系列,符合 RoHS 标准,无铅焊接技术及 100% 无铅,并提供更有竞争力的价格和快速交货服务。联系我们与您的特定需求。

下载 PDF 版本: 阻流线圈电感器 (TCRB)

特性 :
  1. 开磁路构造设计
  2. 低成本及高可靠性
用途:
  1. 手机、宽频数据机、游戏机、彩色电视、录放影机,
  2. 笔记型电脑、喷墨印表机、影印机、显示监视器,
  3. 摄影机、微波炉、照明设备、汽车电子产品
TCRB 系列扼流线圈 结构及尺寸

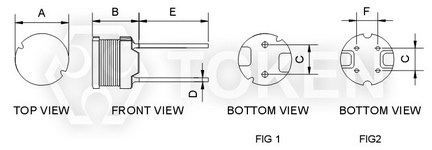

TCRB 系列 - 扼流线圈电感器尺寸图
TCRB 系列 - 扼流线圈电感器尺寸图
TCRB TYPE
Part NO A±1.0 B±1.0 C D(Ref) E(Ref) F(Ref)
TCRB0605 6.0 5.5 4.0 0.5 15 FIG1
TCRB0606 6.0 6.5 4.0 0.5 15 FIG1
TCRB0805 7.8 6.0 5.0 0.6 15 FIG1
TCRB0807 7.8 7.5 5.0 0.6 15 FIG1
TCRB0809 7.8 9.5 5.0 0.6 15 FIG1
TCRB1006 10 6.5 5.0 0.65 15 FIG2(4.0±0.5)
TCRB1008 10 8.5 5.0 0.65 15 FIG2(4.0±0.5)
TCRB1010 10 10.5 5.0 0.65 15 FIG2(4.0±0.5)
TCRB1014 10 14.5 5.0 0.65 15 FIG1

注: 可依客户特殊需求设计。

扼流线圈 (TCRB 0*) 电性表
MARKING Inductance
(µH)
电感值
TCRB0605 TCRB0606 TCRB0805 TCRB0807 TCRB0809
DCR(Ω)
Max
IDC (A) DCR(Ω)
Max
IDC (A) DCR(Ω)
Max
IDC (A) DCR(Ω)
Max
IDC (A) DCR(Ω)
Max
IDC (A)
100 10         0.07 2.5 0.05 2.9 0.04 2.6
120 12         0.08 2.4 0.06 2.5 0.04 2.6
150 15         0.09 2.1 0.07 2.2 0.05 2.1
180 18         0.10 2.0 0.08 1.9 0.05 2.0
220 22 0.18 0.90 0.11 1.27 0.12 1.7 0.09 1.8 0.06 1.7
270 27 0.21 0.81 0.14 1.14 0.14 1.6 0.11 1.7 0.06 1.6
330 33 0.27 0.74 0.17 1.03 0.17 1.4 0.13 1.5 0.07 1.4
390 39 0.29 0.68 0.19 0.95 0.21 1.3 0.14 1.3 0.08 1.4
470 47 0.34 0.62 0.23 0.87 0.24 1.2 0.15 1.3 0.1 1.3
560 56 0.42 0.57 0.26 0.80 0.31 1.1 0.18 1.2 0.11 1.2
680 68 0.48 0.51 0.28 0.72 0.34 1.0 0.2 1.1 0.14 1.1
820 82 0.55 0.47 0.39 0.66 0.4 0.93 0.24 1.0 0.16 1.0
101 100 0.68 0.42 0.43 0.59 0.52 0.81 0.28 0.89 0.19 0.9
121 120 0.77 0.39 0.54 0.54 0.59 0.76 0.36 0.81 0.22 0.82
151 150 0.95 0.35 0.64 0.48 0.71 0.67 0.42 0.72 0.27 0.74
181 180 1.15 0.32 0.74 0.44 0.89 0.62 0.57 0.66 0.31 0.71
221 220 1.30 0.29 0.96 0.40 1.04 0.54 0.63 0.57 0.38 0.64
271 270 1.55 0.26 1.12 0.36 1.28 0.49 0.88 0.51 0.53 0.57
331 330 2.18 0.23 1.48 0.33 1.47 0.44 1.05 0.46 0.61 0.51
391 390 2.47 0.21 1.66 0.30 1.67 0.41 1.17 0.44 0.69 0.48
471 470 2.92 0.20 1.91 0.27 1.95 0.38 1.34 0.41 0.89 0.43
561 560 3.97 0.18 2.31 0.25 2.83 0.35 1.72 0.36 1.01 0.40
681 680 4057 0.16 2.67 0.23 3.25 0.32 1.96 033 1.18 0.35
821 820 5.28 0.15 3.10 0.21 3.82 0.31 2.56 0.3 1.57 0.32
102 1000         5.28 0.25 2.94 0.27 1.84 0.30
122 1200         6.03 0.23 4.04 0.24 2.10 0.27
152 1500         7.15 0.21 4.70 0.22 2.80 0.23
182 1800         8.26 0.20 5.05 0.20 3.21 0.21
222 2200         11.1 0.18 6.25 0.18 4.21 0.19
272 2700         13.1 0.16 8.72 0.16 4.94 0.17
332 3300         15.9 0.14 10.6 0.15 6.16 0.15
392 3900         18.0 0.13 14.2 0.14 6.84 0.14
472 4700         32.9 0.12 16.7 0.12 7.89 0.13
562 5600         26.8 0.11 18.7 0.11 11.5 0.12
682 6800         31.7 0.098 21.8 0.10 13.2 0.11
822 8200         46.5 0.088 28.7 0.093 15.3 0.10
103 10000         55.7 0.081 33.0 0.084 22.0 0.089
123 12000                 25.0 0.073
153 15000                 29.1 0.068
183 18000                 38.9 0.066
223 22000                 44.9 0.059
273 27000                 55.7 0.052
333 33000                 64.2 0.048
393 39000                 74.2 0.042
473 47000                 96.4 0.038
注:
  • 测试频率:1KHz / 0.25V。
  • 操作温度:-40°C ~ +85°C。
  • 感量下降 = 10% typ. at IDC。
扼流线圈 (TCRB 10*) 电性表
STAMP Inductance
(µH)
电感值
TCRB1006 TCRB1008 TCRB1010 TCRB1014
DCR(Ω)
Max
IDC (A) DCR(Ω)
Max
IDC (A) DCR(Ω)
Max
IDC (A) DCR(Ω)
Max
IDC (A)
100 10 0.04 3.6 0.027 4.5 0.022 5.3 0.033 4.0
150 15 0.058 2.9 0.036 3.7 0.026 4.4 0.039 3.7
180 18 0.064 2.7 0.049 3.4 0.033 4.0 0.047 3.5
220 22 0.088 2.4 0.055 3.1 0.037 3.6 0.051 3.3
270 27 0.10 2.2 0.062 2.8 0.048 3.3 0.057 3.1
330 33 0.11 2.0 0.079 2.5 0.055 2.9 0.064 2.9
390 39 0.14 1.8 0.087 2.3 0.073 2.7 0.074 2.7
470 47 0.16 1.7 0.099 2.1 0.083 2.5 0.083 2.5
680 68 0.22 1.4 0.14 1.7 0.12 2.1 0.117 2.1
820 82 0.29 1.3 0.16 1.6 0.14 1.9 0.130 1.9
101 100 0.32 1.3 0.21 1.4 0.16 1.7 0.143 1.7
151 150 0.50 1.0 0.32 1.2 0.23 1.4 0.221 1.4
181 180 0.56 0.84 0.35 1.1 0.31 1.3 0.26 1.3
221 220 0.78 0.76 0.45 0.96 0.34 1.1 0.35 1.2
331 330 1.10 0.62 0.69 0.79 0.52 0.93 0.52 1.0
391 390 1.30 0.57 0.78 0.72 0.65 0.86 0.57 0.92
471 470 1.50 0.52 1.0 0.66 0.71 0.78 0.65 0.84
561 560 1.90 0.48 1.2 0.60 1.0 0.71 0.79 0.75
681 680 2.20 0.43 1.4 0.55 1.1 0.65 0.96 0.69
821 820 2.60 0.40 1.8 0.50 1.3 0.59 1.22 0.62
注:
  • 测试频率:1KHz / 0.25V。
  • 操作温度:-40°C ~ +85°C。
  • 感量下降 = 10% typ. at IDC。
TCRB 系列扼流线圈电感器 料号标识
TCRB U 0605 - 220 M

型号
TCRB
套管
U UL
P PVC
NO TUBE
尺寸
0605 6.0×5.5mm
0606 6.0×6.5mm
0805 7.8×6.0mm
0807 7.8×7.5mm
0809 7.8×9.5mm

电感值
1R0 1.00µH
100 10.00µH
101 100.00µH
102 1000.00µH
误差值
J 5%
K 10%
L 15%
M 20%
N 30%
Y min
