超薄型大电流功率电感器(TCDA)，对角位插件式设计，能提高便携式设备的效率。
超薄型，大电流，功率电感器 (TCDA) 将移动电话、相机、笔记本电脑的磁盘驱动器、及便携式音频播放器，整合到更加狭小的电路板空间中。(TCDA) 满足直流转换器和电路板上对大功率转化终端元件高效率要求。功率大电流电感器 (TCDA) 系列，采对角位插件式，具有大电流、低直流阻抗、高频率，易散热性、高可靠性优点，主要应用于个人电脑，及笔记型电脑，PC 显示卡，VGA 模组。
德铭特 TCDA 大电流系列功率电感器均符合 RoHS 规范，Lead-Free 无铅标准，使用 Lead-Free Logo 无铅标志。提供完整线圈电感器尺寸，感量范围齐全，可依客户的需求制造，若需特殊规格型式，请与德铭特业务联系。
下载 PDF 版本: 对角位插件式大电流功率电感器 (TCDA)。
特性 :
- 低阻抗。
- 对角位插件式。
- 低高度： 7.5mm ~ 10.0mm。
- 高频率 （最高至 1MHz）。
- 耐大电流： 12 ~ 45 安培。
用途:
- 笔记型电脑。
- PC 显示卡，VGA模组。
- 直流对直流转换器 - 电源分配系统或 VRM 应用。
- 薄型板上电源供应交换模组。
- 一般应用型电感。
| 大电流对角位插件式 (TCDA0707/0808/1210/1010A/1312) 结构尺寸 (单位: mm) | ||

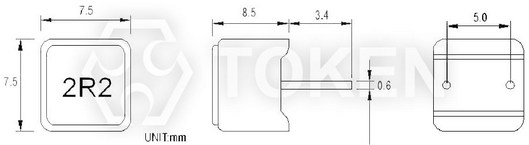

| TCDA0707 |
|
 |

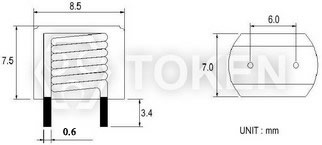

| TCDA0808 |
|
 |

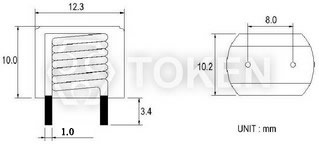

| TCDA1210 |
|
 |

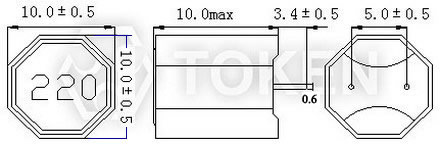

| TCDA1010A |
|
 |

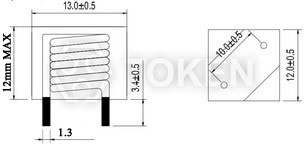

| TCDA1312 |
|
 |
| 大电流对角位插件式 (TCDA0707) 特性规格 | ||||
| PART NO | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | TEST FREQ. (Hz) |
| TCDA0707-R56MB | 0.56 | 2.50 | 32 | 100k/0.1v |
| TCDA0707-1R0MB | 1.00 | 5.6 | 21 | 100k/0.1v |
| TCDA0707-1R5MB | 1.5 | 7.5 | 18 | 100k/0.1v |
| TCDA0707-2R2MB | 2.2 | 10.00 | 16 | 100k/0.1v |
| TCDA0707-2R8MB | 2.8 | 11.8 | 15 | 100k/0.1v |
| TCDA0707-3R3MB | 3.3 | 13.6 | 14 | 100k/0.1v |
| TCDA0707-4R7MB | 4.7 | 17.00 | 12 | 100k/0.1v |
注:
- Ims: 电流值表示线圈的温升 40°C ( trpcial )。
- Isat: 电流值表示电感下降 20% 从其无直流电流的初始值 ( trpcial )。
- 测试条件: Ta = 25°C。
- 测试条件: 100 KHZ 0.1V。
- 包装: 散装。
- 除上述常用类型外 , 还可根据您的要求进行特殊设计。
- 额定温度:操作温度 -55°C to ~ 125°C。
| 大电流对角位插件式 (TCDA0808) 特性规格 | ||||
| PART NO | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | TEST FREQ. (Hz) |
| TCDA0808-R56MB | 0.56 | 2.50 | 32 | 100k/0.1v |
| TCDA0808-1R0MB | 1.00 | 5.6 | 21 | 100k/0.1v |
| TCDA0808-1R5MB | 1.5 | 7.5 | 18 | 100k/0.1v |
| TCDA0808-2R2MB | 2.2 | 10.00 | 16 | 100k/0.1v |
| TCDA0808-2R8MB | 2.8 | 11.8 | 15 | 100k/0.1v |
| TCDA0808-3R3MB | 3.3 | 13.6 | 14 | 100k/0.1v |
| TCDA0808-4R7MB | 4.7 | 17.00 | 12 | 100k/0.1v |
注:
- Ims: 电流值表示线圈的温升 40°C ( trpcial )。
- Isat: 电流值表示电感下降 20% 从其无直流电流的初始值 ( trpcial )。
- 测试条件: Ta = 25°C。
- 测试条件: 100 KHZ 0.1V。
- 包装: 散装。
- 除上述常用类型外 , 还可根据您的要求进行特殊设计。
- 额定温度:操作温度 -55°C to ~ 125°C。
| 大电流对角位插件式 (TCDA1010A) 特性规格 | ||||
| PART NO | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | TEST FREQ. (Hz) |
| TCDA1010A-100MB | 10 | 16.00 | lsat 9.0A / lrms 5.0A | 100k/0.1v |
| TCDA1010A-150MB | 15 | 28.00 | lsat 7.0A / lrms 4.5A | 100k/0.1v |
| TCDA1010A-220MB | 22 | 32.00 | lsat 6.0A / lrms 4.0A | 100k/0.1v |
| TCDA1010A-330MB | 33 | 52.00 | lsat 5.0A / lrms 3.5A | 100k/0.1v |
| TCDA1010A-470MB | 47 | 80.00 | lsat 3.0A / lrms 2.0A | 100k/0.1v |
注:
- Ims: 电流值表示线圈的温升 40°C ( trpcial )。
- Isat: 电流值表示电感下降 20% 从其无直流电流的初始值 ( trpcial )。
- 测试条件: Ta = 25°C。
- 测试条件: 100 KHZ 0.1V。
- 包装: 散装。
- 除上述常用类型外 , 还可根据您的要求进行特殊设计。
- 额定温度:操作温度 -55°C to ~ 125°C。
| 大电流对角位插件式 (TCDA1210) 特性规格 | ||||
| PART NO | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | TEST FREQ. (Hz) |
| TCDA1210-R22MB | 0.22 | 0.60 | 56 | 100k/0.1v |
| TCDA1210-R33MB | 0.33 | 0.80 | 48 | 100k/0.1v |
| TCDA1210-R39M-B | 0.39 | 0.80 | 48 | 100k/0.1v |
| TCDA1210-R47M-B | 0.47 | 1.00 | 40 | 100k/0.1v |
| TCDA1210-R56M-B | 0.56 | 1.00 | 40 | 100k/0.1v |
| TCDA1210-R68M-B | 0.68 | 1.00 | 40 | 100k/0.1v |
| TCDA1210-R80M-B | 0.80 | 1.25 | 36 | 100k/0.1v |
| TCDA1210-1R0M-B | 1.00 | 2.00 | 32 | 100k/0.1v |
| TCDA1210-1R5M-B | 1.50 | 3.50 | 30 | 100k/0.1v |
| TCDA1210-2R2M-B | 2.20 | 5.00 | 24 | 100k/0.1v |
| TCDA1210-2R8M-B | 2.80 | 6.40 | 20 | 100k/0.1v |
| TCDA1210-3R3M-B | 3.30 | 7.70 | 16 | 100k/0.1v |
| TCDA1210-4R7M-B | 4.70 | 10.00 | 15 | 100k/0.1v |
注:
- Ims: 电流值表示线圈的温升 40°C ( trpcial )。
- Isat: 电流值表示电感下降 20% 从其无直流电流的初始值 ( trpcial )。
- 测试条件: Ta = 25°C。
- 测试条件: 100 KHZ 0.1V。
- 包装: 散装。
- 除上述常用类型外 , 还可根据您的要求进行特殊设计。
- 额定温度:操作温度 -55°C to ~ 125°C。
| 大电流对角位插件式 (TCDA1312) 特性规格 | ||||
| PART NO | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | TEST FREQ. (Hz) |
| TCDA1312-R33MB | 0.33 | 0.6 | 40 | 100k/0.1v |
| TCDA1312-R39MB | 0.39 | 0.65 | 39 | 100k/0.1v |
| TCDA1312-R47MB | 0.47 | 0.68 | 38 | 100k/0.1v |
| TCDA1312-R56MB | 0.56 | 0.68 | 38 | 100k/0.1v |
| TCDA1312-R68MB | 0.68 | 0.85 | 35 | 100k/0.1v |
| TCDA1312-R80MB | 0.80 | 0.90 | 33 | 100k/0.1v |
| TCDA1312-1R0MB | 1.00 | 1.25 | 28 | 100k/0.1v |
| TCDA1312-1R5MB | 1.5 | 1.65 | 25 | 100k/0.1v |
注:
- Ims: 电流值表示线圈的温升 40°C ( trpcial )。
- Isat: 电流值表示电感下降 20% 从其无直流电流的初始值 ( trpcial )。
- 测试条件: Ta = 25°C。
- 测试条件: 100 KHZ 0.1V。
- 包装: 散装。
- 除上述常用类型外 , 还可根据您的要求进行特殊设计。
- 额定温度:操作温度 -55°C to ~ 125°C。
| 大电流功率电感器 (TCDA) 料号标识 | ||||||||||||||||||||||||||||||||||||||
| TCDA | 1312 | - | R22 | M | ||||||||||||||||||||||||||||||||||
 | | | | |||||||||||||||||||||||||||||||||||
|
|
|
|
|||||||||||||||||||||||||||||||||||
