TCRC 系列 - 扼流线圈电感器

扼流线圈电感器 (TCRC)

扼流线圈又称为：扼流圈、阻流线圈、差模电感器，是用来限制交流电通过的线圈，分高频阻流圈和低频阻流圈。采用开磁路构造设计，有结构性佳、体积小、高 Q 值、低成本等特点，适用于笔记型电脑、喷墨印表机、影印机、显示监视器、手机、宽频数据机、游戏机、彩色电视、录放影机、摄影机、微波炉、照明设备、汽车电子产品等。

德铭特 TCRC 系列扼流线圈规格齐全，具有品质因素好，自共振频率高，可获得较大的感应电流，漏磁小等优点。用 PVC 或 UL 热缩套管保护，有立式和卧式结构可共选择。

德铭特 TCRC 扼流线圈系列，符合 RoHS 标准，无铅焊接技术及 100% 无铅，并提供更有竞争力的价格和快速交货服务。联系我们与您的特定需求。

下载 PDF 版本: 扼流线圈电感器 (TCRC)。

特性 :
  1. 开磁路构造设计。
  2. 低成本及高可靠性。
用途:
  1. 笔记型电脑、喷墨印表机、影印机、 显示监视器、手机、
  2. 宽频数据机、游戏机、彩色电视、录放影机、摄影机、
  3. 微波炉、照明设备、汽车电子产品。
TCRC 扼流圈系列 结构及尺寸

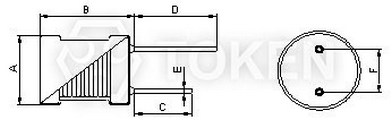

阻流线圈 (TCRC) 尺寸图
阻流线圈 (TCRC) 尺寸图
TCRC TYPE
Part NO A±1.0 B±1.0 C D(Ref) E(Ref) F(Ref)
TCRC0304 3.5 6.0 12 15 0.5 1.3
TCRC0406 4.5 7.0 12 15 0.6 2.0
TCRC0507 5.5 9.0 12 15 0.6 2.5
TCRC0608 6.5 10.0 12 15 0.6 3.0
TCRC0810 8.5 12.0 12 15 0.6 5.0
TCRC0912 9.5 14.0 12 15 0.6 5.0

注: 可依客户特殊需求设计。

扼流圈系列 (TCRC) 电性值
MARKING Inductance
(μH)
电感值 		TCRC0304 TCRC0406 TCRC0507 TCRC0608 TCRC0810 TCRC0912
DCR (Ω)
Max 		Isat
(mA) 		DCR (Ω)
Max 		Isat
(mA) 		DCR (Ω)
Max 		Isat
(mA) 		DCR (Ω)
Max 		Isat
(mA) 		DCR (Ω)
Max 		Isat
(mA) 		DCR (Ω)
Max 		Isat
(mA)
1R0 1.0 0.10 1000 0.10 1400 0.014 3500     0.02 3400
1R2 1.2 0.10 1000 0.12 1200         0.02 3400
1R5 1.5 0.10 900 0.15 1200 0.02 3000     0.02 3400
1R8 1.8 0.10 800 0.17 1100         0.03 3300
2R2 2.2 0.10 700 0.20 1100 0.02 2500     0.03 3000
2R7 2.7 0.20 700 0.20 1300         0.04 3000
3R3 3.3 0.20 650 0.22 1300 0.03 2000     0.04 3000
3R9 3.9 0.20 500 0.24 1300         0.05 2900
4R7 4.7 0.30 450 0.26 800 0.04 1700     0.05 2900
5R6 5.6 0.30 400 0.28 800         0.06 2600
6R8 6.8 0.30 350 0.30 800 0.06 1300     0.06 2500
8R2 8.2 0.40 350 0.35 800         0.06 2000
100 10 0.50 300 0.46 700 0.08 1000 0.09 1300 0.10 1600 0.04 2800
120 12 0.60 300 0.48 600 0.10 950 0.10 1100 0.10 1400 0.04 2700
150 15 0.60 300 0.55 600 0.11 900 0.11 1050 0.10 1300 0.05 2300
180 18 0.70 290 0.65 500 0.11 800 0.12 1000 0.11 1200 0.06 2100
220 22 0.80 270 0.72 500 0.12 700 0.12 960 0.13 1100 0.07 2000
270 27 0.90 270 0.78 400 0.14 600 0.17 920 0.14 1000 0.10 1700
330 33 2.00 260 0.87 400 0.16 550 0.19 880 0.16 900 0.12 1500
390 39 2.00 250 0.90 400 0.18 500 0.22 860 0.16 800 0.12 1400
470 47 3.00 180 0.98 400 0.20 500 0.23 830 0.16 700 0.13 1300
560 56 3.00 170 1.50 320 0.22 450 0.29 810 0.22 700 0.14 1200
680 68 3.00 170 1.90 300 0.30 450 0.37 750 0.23 600 0.15 1000
820 82 4.00 160 2.50 300 0.34 400 0.39 740 0.27 500 0.16 900
101 100 4.00 150 3.00 200 0.36 400 0.44 710 0.29 400 0.25 700
121 120 4.00 150 3.80 200 0.44 350 0.64 680 0.33 400 0.28 700
151 150 5.00 130 4.50 200 0.52 300 0.73 600 0.46 350 0.32 700
181 180 5.00 130 5.00 200 0.65 300 0.83 540 0.51 350 0.47 600
221 220 8.00 100 5.80 200 0.75 250 0.92 450 0.62 300 0.53 500
271 270 9.00 90 6.50 150 0.10 240 1.3 420 0.65 250 0.60 450
331 330 10.0 90 7.00 150 1.3 200 1.5 400 0.79 250 0.85 400
391 390 10.0 80 7.70 150 1.4 180 1.8 370 0.91 200 0.95 350
471 470 11.0 80 8.00 120 1.6 160 2.3 340 1.2 180 1.1 350
561 560 15.0 70 8.50 120 2.0 160 3.0 280 1.2 160 1.2 300
681 680 23.0 50 9.50 120 2.3 140 3.25 250 1.5 140 1.3 250
821 820 26.0 50 15 100 2.7 130 4.16 230 1.7 140 1.4 200
102 1000 29.00 50 17 100 3.1 120 4.55 210 2.0 120 2.0 200
122 1200 33.0 40 20 80 4.6 110 5.20 200 2.3 100 2.3 180
152 1500 37.0 40 22 80 5.3 100 7.54 180 2.9 80 2.9 150
182 1800 41.0 40 25 70 6.2 90 7.54 160 3.5 80 3.3 120
222 2200 46.0 30 26 60 6.8 80 8.32 150 4.2 70 4.5 110
272 2700 51.0 30 46 40 10 60 9.62 130 5.1 60 5.5 90
332 3300     50 30 12 60 10.92 130 6.1 60 5.7 80
392 3900     54 30 13 55 16.12 100 7.8 50 6.5 80
472 4700     60 30 15 55 17.81 85 11 50 7.2 60
562 5600     65 30 22 50 20.0 70 11 45 9.5 50
682 6800     72 30 25 45 27.3 65 14 45 11 50
822 8200     80 20 28 45 31.2 60 15 40 13 50
103 10000     95 10 35 35 39.0 58 20 35 16 40
123 12000         45 30 42.9 56 24 35 18 40
153 15000         52 30 65.0 53 28 35 21 40
183 18000         58 30 72.8 50 42 30 23 40
223 22000         80 20 82.55 46 43 30 33 35
273 27000         90 20 95.42 42 55 25 37 35
333 33000         135 15 135.2 38 65 25 42 35
393 39000         150 15 154.7 37 87 25 45 30
473 47000         170 15 172.9 35 98 25 52 30
注:
  • 测试频率：1KHz / 0.25V。
  • 操作温度：-40°C ~ +85°C。
  • 感量下降 = 10% typ. at IDC。
扼流圈系列 (TCRC) 料号标识
TCRC U 0304 - 1R0 M

型号
TCRC
套管
U UL
P PVC
NONE NO TUBE
尺寸
0304 3.5×6.0mm
0406 4.5×7.0mm
0507 5.5×9.0mm
0608 6.5×10.0mm
0810 8.5×12.0mm
0912 9.0×14.0mm

电感值
1R0 1.00µH
100 10.00µH
101 100.00µH
102 1000.00µH
误差值
J 5%
K 10%
L 15%
M 20%
N 30%
Y min
