表面贴装 高电流大功率 精密焊接电阻分流器 (LRN)
为电流检测和分流应用开发，Direct 的大电流精密分流器 (LRN)，采用锰铜 (Manganin) 、卡玛合金 (KAMAR NiCr20AlSi) 精密电阻合金焊接结构，间距标准设计，易于回流焊表面贴装，适用于电流感应和分流器应用。
敞开式裸露合金元件设计，允许空气流通以达到最大的冷却效果，使印刷电路板滞留更少的热量。防火结构设计提供 0.0005Ω 低阻值，低电感量。这些因素使坚固 (LRN) 成为所有大电流电源和电力应用中不受大多数环境压力影响的杰出选择。
专为需要大功率处理应用而设计的 (LRN) ，功率 4W 和 7W，超低阻值范围从 0.5mΩ to 30mΩ，多种 ±1%, ±2%, ±5% 精密公差选择优势，尺寸 4312,和 4320 。实现小尺寸小型化，设计出更小、成本更低、性能更高、高功率电路设计的终端产品。
提供模压带包装，尺寸 4312 每盘 2Kpcs、4320 每盘 2Kpcs，产品符合无铅 及 RoHS 标准。客户可以指定阻值、尺寸、规格，以满足设计的挑战性和具体的技术要求，请与德铭特业务部洽询产品最新信息。
下载 PDF 版本: 表面贴装 高电流大功率 精密焊接电阻分流器 (LRN)。
特性 :
- 电阻温度系数 ±20ppm/°C 和 ±50ppm/°C。
- 安装方式：回流式焊接。空气散热，电阻稳定性高。
- 额定功率 4W 和 7W、产品符合无铅 及 RoHS 标准。
- 公差精度 ±1%、±2%、和 ±5%。阻值低至 0.0005Ω。
应用 :
- 电源模块、通讯系统。
- 混合应用的电源电流传感器、变频器。
- 自动化控制电源、汽车高电流应用。

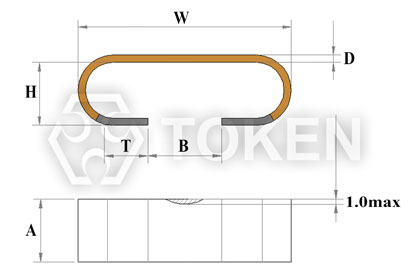

| 贴片精密焊接分流电阻器 (LRN) - 尺寸规格 (单位：mm) | ||||||||||
 贴片焊接分流器 LRN - 尺寸规格 (单位：mm) |
||||||||||
| 型号 | 功率 (W) |
材料 | 尺寸 | 阻值 (mΩ) |
D (mm) |
H (mm) |
B (mm) |
W (mm) |
T (mm) |
A (mm) |
| LRN | 4 | M | 4312 | 2 | 0.59±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 3.1±0.3 |
| 3 | 0.39±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 3.1±0.3 | ||||
| 5 | 0.40±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 3.1±0.3 | ||||
| K | 4312 | 10 | 0.62±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 3.1±0.3 | ||
| 20 | 0.62± 0.05 | 3.1± 0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 3.1±0.3 | ||||
| 30 | 0.25± 0.05 | 3.1± 0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 3.1±0.3 | ||||
| 7 | M | 4320 | 0.5 | 0.74±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 6.1±0.4 | |
| 1 | 0.37±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 6.1±0.4 | ||||
| 5 | 0.20±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 6.1±0.4 | ||||
| K | 4320 | 5 | 0.62±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 6.1±0.4 | ||
| 10 | 0.30±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 6.1±0.4 | ||||
| 15 | 0.20±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 6.1±0.4 | ||||
| 贴片精密焊接电阻器 (LRN) - 表面温度曲线 |
 贴片焊接电阻器 LRN - 表面温度曲线图 |
 贴片焊接分流器 LRN - 温度系数曲线 |
| 表面贴装分流器 (LRN) - 环境测试 | ||
| 测试项目 | 规格标准 | 测试方法 |
| 冷热循环 | ±0.5% | JESD22 (-55°C 到 +125°C) 1000次。静置 24±2 小时后量测。 |
| 高温测试 | ±0.5% | MIL-STD-202 1000小时 于T=125°C未通电。静置 24±2 小时后量测。 |
| 耐湿测试 | ±0.5% | MIL-STD-202 未通电 t=24 小时/次，不含 7a 和 7b 步骤。静置 24±2 小时后量测。 |
| 湿度测试 | ±0.5% | MIL-STD-202 1000小时 85°C/85%RH。 备注：指定条件：10% 工作功率。静置 24±2 小时后量测。 |
| 操作寿命 | ±0.5% | MIL-STD-202 条件 D 稳定状态 TA=125°C 额定功率。静置 24±2 小时后量测。 |
| 可焊性测试 | 95% 覆盖。 | J-STD-002C 245°C±5°C，5s+0.5s/-0。 |
| 耐焊性测试 | ±0.5% | MIL-STD-202 260°C±5°C，10s±1s。静置 24±2 小时后量测。 |
| 短时间过负载 | ±0.5% | MIL-STD-202 5 倍额定功率5秒。静置 24±2 小时后量测。 |
| 热冲击测试 | ±1% | MIL-STD-202 -55°C/+125°C，300次循环，最大传输时间 20秒，静置 15 分钟。 |
| 振动测试 | ±0.5% | MIL-STD-202 5g 20分钟，3 方向 12 次循环。 备注：用 8"X5" PCB 031" 厚 7" 安装于较长一边的相对两边角落，固定点位于 2 英寸以内。测试频率为 10-2000Hz。静置 24±2 小时后量测。 |
| 贴片分流器 (LRN) - 降额曲线 |
 额定功率 vs 环境温度 (降额曲线图) |
| 贴片分流器 (LRN) - 包装规格 | |||||||||||
 贴片分流器 (LRN) - 模压带规格 |
|||||||||||
| 尺寸 | A/mm | B/mm | W/mm | E/mm | F/mm | P0/ mm | P1/ mm | P2/ mm | D0/ mm | T/mm | 数量 (EA) /支 |
| 4312 | 4.3 | 12.5 | 24 | 1.55 | 7.5 | 6 | 12 | 12 | 1.50 | 3.8 | 2000 |
| 4320 | 7 | 12.5 | 24 | 1.55 | 11.2 | 6 | 12 | 12 | 1.50 | 3.8 | 1000 |
| 贴片精密焊接分流电阻器 (LRN) - 料号标识 | ||||||||||||||||||||||||||||||||||||||
| LRN | 4 | M | R003 | J | ||||||||||||||||||||||||||||||||||
 |
|
|
|
|
||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||
