高电流 精密合金 锰铜镍 分流电阻器 (FLP)
德铭特电子提供了广泛的精密分流器，设计用于仪器仪表、电源、电度表、汽 车控制系统等需要高精度的大电流应用领域。
合金分流电阻器是通过电路中的电压降电流产生电压差，常应用于交流或直流电压测量中的精密低阻电阻，又称为电表分流器，是电流感测电阻器中的一种。
德铭特 FLP 分流器是由精密锰镍铜合金板组成，易于焊接，保证了焊接点的电气性能。结实的结构提供了高可靠性能，低电感量，及高负载能力电阻器。广泛用于通讯系统、电子整机、自动化控制电源等限流回路、和均流或取样检测。
FLP 合金板系列比传统电阻及贴片电阻器提供可耐更高的电流负载，其功率可高达 3W ~ 70W，温度系数 ±50ppm/°C，±100ppm/°C，电感量小于 10 纳亨，阻值低至 0.00005Ω，公差精度 ±1%，±2%，和 ±5%，过电流能力高达 100A ~ 600A。
德铭特提供散装 FLP 系列，符合无铅 及 RoHS 标准。可依客户的需求定制，为客户提供低阻系列电流感测分流电阻器产品。特殊的阻值、尺寸、规格、及产品最新信息，请与德铭特业务部洽询。
下载 PDF 版本: 高电流 精密合金 锰铜镍 分流电阻器 (FLP)。
特性 :
- 温度系数 ±50ppm/°C, ±100ppm/°C。
- 额定功率 3W ~ 70W, 阻值低至 0.00005Ω。
- 产品符合 ROHS 要求, 电感量小于 10 nH (纳亨)。
- 过电流能力高达 100A ~ 600A。公差精度 ±5%, ±2%, ±1%。
应用 :
- 电流采样、驱动技术。
- 汽车电子、通讯系统。
- 功率电子、家电控制器。
| 合金分流器 (FLP) - 尺寸规格 (单位：mm) | ||||||

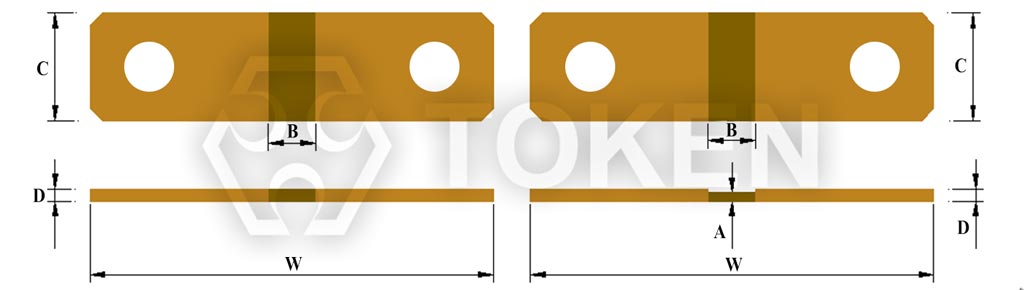

 FLP - 规格尺寸 (单位：mm) |
||||||
| 品名 | * 过电流 / A | W (mm) | B (mm) | C (mm) | D (mm) | A (mm) |
| FLP-M-0m05 | 600 | 85±0.5 | 4.5±0.2 | 18±0.5 | 3.0±0.1 | 2.15±0.1 |
| FLP-M-0m10 | 600 | 84±0.5 | 10±0.2 | 20±0.5 | 3.0±0.1 | 2.3±0.1 |
| FLP-M-0m10 | 400 | 35±0.5 | 5±0.2 | 15±0.5 | 1.5±0.1 | - |
| FLP-M-0m20 | 600 | 50±0.5 | 10±0.2 | 10±0.5 | 3.0±0.1 | 2.3±0.1 |
| FLP-M-0m50 | 150 | 35±0.5 | 8±0.2 | 15±0.5 | 0.47±0.1 | - |
| FLP-M-R001 | 100 | 35±0.5 | 12±0.2 | 15±0.5 | 0.35±0.1 | - |
| FLP-K-R002 | 150 | 35±0.5 | 14±0.2 | 15±0.5 | 0.62±0.1 | - |
| FLP-K-R004 | 100 | 35±0.5 | 14±0.2 | 15±0.5 | 0.31±0.1 | - |
- 过电流超过额定电流的电流。
- 大于回路导体额定载电流量的回路电流都是过电流。它包括过载电流和短路电流。
- 其区分是回路绝缘损坏前的过电流称作过载电流；绝缘损坏后的过电流称作短路电流。
| FLP - 表面温度曲线 |
 表面温度曲线图 (FLP) |
| FLP - 温度系数曲线图 |
 温度系数曲线图 (FLP) |
| 合金分流电阻器 (FLP) 环境测试 | ||
| 测试项目 | 规格标准 | 测试方法 |
| 冷热循环 | ±0.5% | JESD22 (-55°C 到 +125°C) 1000次。静置 24±2 小时后量测。 |
| 高温测试 | ±0.5% | MIL-STD-202 1000小时 于T=125°C未通电。静置 24±2 小时后量测。 |
| 耐湿测试 | ±0.5% | MIL-STD-202 未通电 t=24 小时/次，不含 7a 和 7b 步骤。静置 24±2 小时后量测。 |
| 湿度测试 | ±0.5% | MIL-STD-202 1000小时 85°C/85% RH。 备注：指定条件：10% 工作功率。静置 24±2 小时后量测。 |
| 操作寿命 | ±0.5% | MIL-STD-202 条件 D 稳定状态 TA=125°C 额定功率。静置 24±2 小时后量测。 |
| 可焊性测试 | 95% 覆盖。 | J-STD-002C 245°C±5°C, 5s+0.5s/-0。 |
| 耐焊性测试 | ±0.5% | MIL-STD-202 260°C±5°C，10s±1s。静置 24±2 小时后量测。 |
| 短时间过负载 | ±0.5% | MIL-STD-202 5 倍额定功率 5秒。静置 24±2 小时后量测。 |
| 热冲击测试 | ±1% | MIL-STD-202 -55°C/+125°C, 300 次循环,最大传输时间 20秒, 静置 15 分钟。 |
| 振动测试 | ±0.5% | MIL-STD-202 5g 20分钟，3 方向 12 次循环。 备注：用 8"X5" PCB 031" 厚 7" 安装于较长一边的相对两边角落，固定点位于 2 英寸以内。 测试频率为 (10-2000)Hz。静置 24±2 小时后量测。 |
| 合金电阻分流器 (FLP) - 降额曲线 |
 额定功率 vs 环境温度 (降额曲线图) |
| 大电流合金电阻器 (FLP) - 内包装 | |||
 FLP - 内包装规格 |
|||
| 规格 | L/mm | W/mm | T/mm |
| P1 | 130 | 130 | 0.2 |
| P2 | 160 | 160 | 0.2 |
| P3 | 210 | 150 | 0.1 |
| 大电流合金电阻器 (FLP) - 外包装 | |||
 FLP - 外包装规格 |
|||
| 规格 | L/mm | W/mm | H/mm |
| B1 | 170 | 120 | 50 |
| B2 | 240 | 180 | 115 |
| B3 | 230 | 170 | 200 |
| B4 | 250 | 250 | 250 |
| B5 | 300 | 300 | 300 |
| 分流电阻器 (FLP) - 料号标识 | ||||||||||||||||||||||||||||||||||||||||||
| FLP | 600 | M | 0m20 | F | ||||||||||||||||||||||||||||||||||||||
 |
|
|
|
|
||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||
