贴片超低阻值合金电阻(LRC)

提供设计工程师一种经济型低阻值电阻，高品质性能，金属片电流检测贴片电阻器，德铭特电子 LRC 片式合金低阻系列，适合应用在汽车领域要求高功率处理（高达 3W）及低电阻值 0.5mΩ。

作为提供汽车产业要求的质量的合格供应商，德铭特的 LRC 片式系列提供全方位，性能卓越的电流感应灯检测、镜子、车窗、方向盘、和座位控制。

作为第一个实例，LRC 系列显示其对其他技术增强的功率处理能力。热导率是很重要指标对贴片式电阻器 - 因为热并不是直接消散到空气中，反而是通过进入了焊盘。

热量从特制的 LRC 低值合金贴片电阻产生但更容易散热，因此，可以防止局部热集中，这有助于温度系数和热电动势错误，过早衰老和可能的 PC 板过热。

额定环境温度为 -55°C 至 +170°C.

德铭特 LRC 系列符合 RoHS 和无铅标准。提供每卷 2Kpc 标准的卷盘包装，方便使用于自动装配工艺。
需最新的详细规格信息，请联系我们与您的特定需求。

下载 PDF 版本: 合金贴片低值电阻 (LRC)。

特性

可订制阻值。
高额定功率达 3W。
无须激光调整阻值，低电感量。
阻值范围从 0.5mΩ 至 20mΩ。
低温度系数 ±50PPM/°C, ±100PPM/°C。

应用 :

笔记本（电源管理）。
显示器（电源管理）。
电脑主机板（电源管理）。
开关电源（DC-DC 转换，充电器，这配器）。

2512 结构尺寸 (LRC)

Black 2512 - 波峰焊或 IR 回流焊

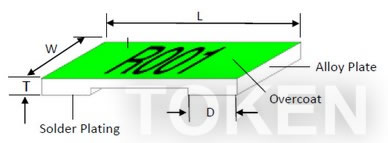

Green 2512 - 仅 IR 回流焊

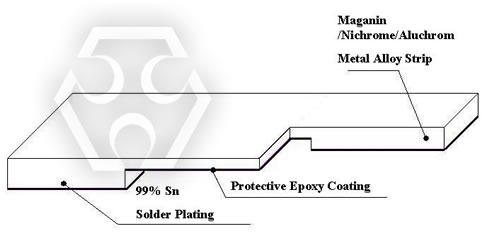

1206 & 2010 结构 (LRC)

1206 & 2010 结构

规格

材料

0M50 ~ R003

锰，铜 (Manganese, Copper)

3M5 ~ R010

铝，铁，铬 (Aluminum, Iron, Chromium)

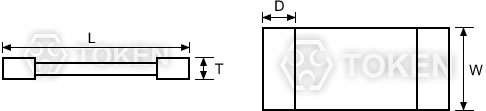

2512, 2010, 1206 贴片尺寸 (LRC)

2512, 2010, 1206 贴片尺寸 (LRC)

规格

阻值范围 (mΩ)

L(mm)

W(mm)

T(mm)

D(mm)

重量(g) / 1000pcs

LRC06*TF0M50

0.50

3.20±0.25

1.60±0.10

0.60±0.20

1.35±0.25

22.6

LRC06*TD0M75

0.75

3.20±0.25

1.60±0.10

0.60±0.20

1.23±0.25

22.6

LRC06*T*****

1.0, 3.5, 4.0, 5.0, 6.0

3.20±0.25

1.60±0.10

0.60±0.20

1.10±0.25

22.6

LRC06*T*****

2.0, 3.0, 10

3.20±0.25

1.60±0.10

0.60±0.20

0.60±0.25

22.6

LRC06*T*****

1.2, 1.5, 7.0, 8.0, 9.0

3.20±0.25

1.60±0.10

0.60±0.20

0.90±0.25

22.6

LRC10*TEA0M50

0.5

5.08±0.25

2.54±0.15

0.60±0.20

2.17±0.25

42.3

LRC10*TDA0M75

0.75

5.08±0.25

2.54±0.15

0.60±0.20

2.04±0.25

42.3

LRC10*TDAR001

1.0

5.08±0.25

2.54±0.15

0.60±0.20

1.84±0.25

42.3

LRC10*TDA****

2.0, 6.0, 7.0, 8.0

5.08±0.25

2.54±0.15

0.60±0.20

1.54±0.25

42.3

LRC10*TDAR003

3.0

5.08±0.25

2.54±0.15

0.60±0.20

1.04±0.25

42.3

LRC10*TDA****

4.0, 5.0

5.08±0.25

2.54±0.15

0.60±0.20

1.84±0.25

42.3

LRC10*TDA****

9.0, 10

5.08±0.25

2.54±0.15

0.60±0.20

1.29±0.25

42.3

LRC12*T**0M50G

0.50

6.35±0.25

3.00±0.20

0.60±0.20

2.68±0.25

59.13

LRC12*T**0M75G

0.75

6.35±0.25

3.00±0.20

0.60±0.20

2.48±0.25

59.13

LRC12*T******G

1.0, 6.0

6.35±0.25

3.00±0.20

0.60±0.20

1.93±0.25

59.13

LRC12*T******G

1.5, 6.5, 7.0

6.35±0.25

3.00±0.20

0.60±0.20

1.43±0.25

59.13

LRC12*T******G

2.0, 2.5, 3.0, 3.5

6.35±0.25

3.00±0.20

0.60±0.20

1.18±0.25

59.13

LRC12*T******G

4.0, 4.5

6.35±0.25

3.00±0.20

0.60±0.20

2.18±0.25

59.13

LRC12*T******G

5.0, 6.0

6.35±0.25

3.00±0.20

0.60±0.20

1.93±0.25

59.13

LRC12*T******G

8.0 - 10

6.35±0.25

3.00±0.20

0.60±0.20

1.18±0.25

59.13

LRC12*T*****G

11 - 15

6.35±0.25

3.00±0.20

0.60±0.20

1.18±0.25

59.13

LRC12*T*0M50

0.50

6.35±0.254

3.18±0.254

1.25±0.20

1.30±0.38

184.11

LRC12*T*0M75

0.75

6.35±0.254

3.18±0.254

0.75±0.20

1.30±0.38

131.11

LRC12*T*R001

1.00

6.35±0.254

3.18±0.254

0.65±0.20

1.30±0.38

110.85

LRC12*T*1M50

1.50

6.35±0.254

3.18±0.254

0.45±0.20

1.30±0.38

67.16

LRC12*T*R002

2.00

6.35±0.254

3.18±0.254

0.35±0.20

1.30±0.38

49.30

LRC12*T*2M50

2.50

6.35±0.254

3.18±0.254

0.65±0.20

1.30±0.38

97.95

LRC12*T*R003

3.00

6.35±0.254

3.18±0.254

0.55±0.20

1.30±0.38

83.49

LRC12*T*R004

4.00

6.35±0.254

3.18±0.254

0.45±0.20

1.30±0.38

62.59

LRC12*T*R005

5.00

6.35±0.254

3.18±0.254

0.35±0.20

1.30±0.38

49.84

LRC12*T*R006

6.00

6.35±0.254

3.18±0.254

0.32±0.20

1.30±0.38

41.76

LRC12*T*6M50

6.50

6.35±0.254

3.18±0.254

0.30±0.20

1.30±0.38

35.85

LRC12*T*R007

7.00

6.35±0.254

3.18±0.254

0.27±0.20

1.30±0.38

34.01

LRC12*T*R010

10.00

6.35±0.254

3.18±0.254

0.25±0.20

1.30±0.38

25.97

注: 德铭特电子可以依客护的需求的规格制造生产。如需更多的资讯，请与德铭特业务部接洽。

标准电气特性 (LRC)
规格	额定功率 (at 70°C)	操作温度范围 °C	阻值公差 (±%)	阻值范围 (mΩ)	温度系数 (PPM/°C)
LRC06*TF0M50	1W	-55°C ~ +170°C	±1, ±3, ±5	0.5	±200
LRC06TD***	1W			0.75 - 10	±50
LRC12TD***	1W			0.5, 0.75, 1, 1.5, 2	±50
LRC12TW***	1W			6, 6.5, 7	±75
LRC12TE***	1W			4, 5, 10	±100
LRC12TK***	1W			2.5, 3	±150
LRC12TD***G	1W			11, 12, 13, 14, 15	±50

高功率型-电气特性 (LRC)
规格	额定功率 (at 70°C)	操作温度范围 °C	阻值公差 (±%)	阻值范围 (mΩ)	温度系数 (PPM/°C)
LRC10*TEA0M50	1.5W	-55°C ~ +170°C	±1, ±3, ±5	0.5	±100
LRC10TDA***	1.5W			0.75 - 10	±50
LRC12TDS***	2W			0.5, 0.75, 1, 1.5, 2	±50
LRC12TWS***	2W			6, 6.5, 7	±75
LRC12TES***	2W			4, 5, 10	±100
LRC12TKS***	2W			2.5, 3	±150
LR1C2TDS***G	2W			6.5, 7, 8, 9, 10	±50
LRC12TDB***G	2.5W			4, 4.5, 5, 6	±50
LRC12TDR***G	3W			1, 1.5, 2, 2.5, 3, 3.5	±50
LRC12TER***G	3W			0.5, 0.75	±100

额定电压 V = (√ ( P * R ) 或最大工作电压) 两数取其低。德铭特电子可以依客护的需求的规格制造生产。如需更多的资讯，请与德铭特业务部接洽。

环境测试 (LRC)
项目	规格标准		测试条件
项目	黑色涂层	绿色涂层	测试条件
耐热性 (Thermal Shock)	±0.5%	±1%	-55°C~150°C, 100 次循环。 MIL-STD-202 Method 107G。
短时间过负载 (Short Time Overload)	±0.5%	±1%	5*额定功率。JIS-C-5202-5.5。
负载寿命 (Endurance)	±1%	±1%	70±2°C, 最大工作电压 1000 hrs 1.5 小时开, 0.5 小时关。
耐干热性 (Dry Heat)	±1%	±1%	at +170°C for 1000 hrs。
焊接性 (Resistance to Soldering Heat)	±0.5%	±1%	260±5°C, for 10 秒钟。 MIL-STD-202F Method 210E。
焊接性 (Solderability)	95% min coverage		245±5°C for 3 秒钟。MIL-STD-202F Method 210E。
温度系数 (Temperature Coefficient of Resistance)	As Spec.		+25/-55/+25/+125/+25°C。MIL-STD-202 Method 304。

额定工作电压 (RCWV) = √ 额定功率 × 阻值 (Ω) 或最大工作电压) 两数取其低。储存温度: 25±3°C; 湿度 < 80%RH绿色涂层不能用于波峰焊浴。

焊接条件 (LRC)

绿色涂层贴片可用于 "通风对流式回流空气" 但不能用于波峰焊浴。

降额曲线

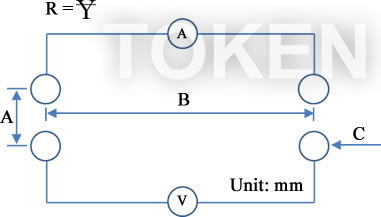

4-线精密测量 (LRC)
图片	规格	A	B	C	激励电流 (A)	阻值 (Ω)
4-线精密测量	LRC12 黑色涂层	1.5	5.4	Φ0.5	3A	0.5m ~ 1.5 m
	LRC12 黑色涂层	1.5	5.4	Φ0.5	1A	2m ~10m
	LRC12 绿色涂层	1.5	5.4	Φ0.5	3A	0.5m ~ 1.5m
	LRC12 绿色涂层	1.5	5.4	Φ0.5	1A	2m ~ 15m
	LRC06	1.25	2.6	Φ0.5	3A	0.5m ~ 1.5m
	LRC06	1.25	2.6	Φ0.5	1A	2m ~ 10m
	LRC10	1.2	4.32	Φ0.5	3A	0.5m ~ 1.5m
	LRC10	1.2	4.32	Φ0.5	1A	2m ~ 10m

注: 设备 ADEX AX-1152D DC 直流低欧姆表

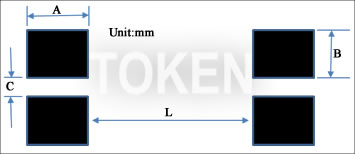

4-线焊盘布局 (LRC)
Figure	Type	Resistance (Ω)	A	B	C	L
4-线焊盘布局 (推荐用于精密电流感应)	LRC12 黑色涂层	-	1.0	2.7	2.95	1.45
	LRC12 绿色涂层	0M50	3.13	1.2	1.0	0.52
		0M75	2.93	1.2	1.0	0.94
		R001	2.38	1.2	1.0	2.04
		1M5	1.88	1.2	1.0	3.04
		R002~3M5	1.63	1.2	1.0	3.54
		R004~4M5	2.63	1.2	1.0	1.54
		R005~R006	2.38	1.2	1.0	2.04
		6M5~R007	1.88	1.2	1.0	3.04
		R008~R015	1.63	1.2	1.0	3.54
	LRC10	0M50	2.61	1.045	0.8	0.60
		0M75	2.49	1.045	0.8	0.80
		R001	2.29	1.045	0.8	0.95
		R002	1.99	1.045	0.8	1.55
		R003	1.49	1.045	0.8	2.55
		R004~R005	2.29	1.045	0.8	0.95
		R006~R008	1.99	1.045	0.8	1.55
		R009~R010	1.74	1.045	0.8	2.05
	LRC06	0M50	1.80	0.7	0.5	0.55
		0M75	1.68	0.7	0.5	0.55
		R001	1.55	0.7	0.5	0.55
		1M2	1.35	0.7	0.5	0.95
		1M5	1.35	0.7	0.5	1.55
		R002~R003	1.05	0.7	0.5	1.55
		3M5~R006	1.55	0.7	0.5	0.55
		R007~R009	1.35	0.7	0.5	0.95
		R010	1.05	0.7	0.5	1.55

注: 焊盘之间没有电路，以免短路。

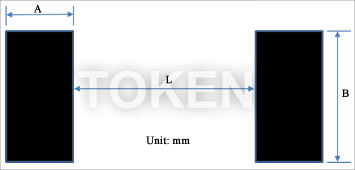

2-线焊盘布局 (LRC)
图片	规格	阻值 (Ω)	A	B	L
2-线焊盘布局	LRC12 黑色涂层	-	2.7	3.6	2.95
	LRC12 绿色涂层	0M50	3.13	3.4	0.52
		0M75	2.93	3.4	0.94
		R001	2.38	3.4	2.04
		1M5	1.88	3.4	3.04
		R002~3M5	1.63	3.4	3.54
		R004~4M5	2.63	3.4	1.54
		R005~R006	2.38	3.4	2.04
		6M5~R007	1.88	3.4	3.04
		R008~R015	1.63	3.4	3.54
	LRC10	0M50	2.61	2.89	0.60
		0M75	2.49	2.89	0.80
		R001	2.29	2.89	0.95
		R002	1.99	2.89	1.55
		R003	1.49	2.89	2.55
		R004~R005	2.29	2.89	0.95
		R006~R008	1.99	2.89	1.55
		R009~R010	1.74	2.89	2.05
	LRC06	0M50	1.80	1.90	0.55
		0M75	1.68	1.90	0.55
		R001	1.55	1.90	0.55
		1M2	1.35	1.90	0.95
		1M5	1.35	1.90	1.55
		R002~R003	1.05	1.90	1.55
		3M5~R006	1.55	1.90	0.55
		R007~R009	1.35	1.90	0.95
		R010	1.05	1.90	1.55

注: 焊盘之间没有电路，以免短路。

模压带规格 (LRC)

模压带规格

规格

阻值范围
(mΩ)

A (mm)

B (mm)

W (mm)

E (mm)

F (mm)

P₀ (mm)

P₁ (mm)

P₂ (mm)

ΦD₀ (mm)

ΦD₁ (mm)

T (mm)

数量
(Pcs)

LRC06

0.5 - 10

1.90±0.1

3.60±0.1

8.0±0.2

1.75±0.1

3.5±0.05

4.0±0.1

2.0±0.05

1.55±0.05

1.0min

0.87±0.1

2,000

LRC10

0.5 - 10

2.85±0.1

5.55±0.1

12.0±0.2

1.75±0.1

5.5±0.05

4.0±0.1

2.0±0.05

1.55±0.05

1.4min

0.85±0.1

2,000

LRC12

0.50 - 0.75

3.40±0.1

6.75±0.1

12.0±0.1

1.75±0.1

5.5±0.05

4.0±0.1

2.0±0.05

1.55±0.05

1.4min.

1.45±0.2

2,000

1 - 10

3.40±0.1

6.75±0.1

12.0±0.1

1.75±0.1

5.5±0.05

4.0±0.1

2.0±0.05

1.55±0.05

1.4min.

0.81±0.1

2,000

LR12 (G)

0.50 - 15

3.40±0.1

6.75±0.1

12.0±0.1

1.75±0.1

5.5±0.05

4.0±0.1

2.0±0.05

1.55±0.05

1.4min

0.85±0.1

2,000

料号标识 (LRC)

LRC

R011

型号

尺寸编码 (L×W)(mm)
12	6.3×3.1mm	EIA2512
10	5.1×2.5mm	EIA2010
06	3.2×1.6mm	EIA1206

阻值公差 (%)
J	±5%
H	±3%
F	±1%

包装方式
TR	编带卷装

温度系数 (PPM/°C)
D	±50PPM/°C
W	±75PPM/°C
E	±100PPM/°C
F	±200PPM/°C
K	±150PPM/°C

额定功率
	标准
A	1.5W
S	2W
R	3W
B	2.5W

阻值 (Ω)
0m50	0.00050Ω
0m75	0.00075Ω
1m50	0.00150Ω
R011	0.01100Ω
R002	0.00200Ω
R020	0.02000Ω

防护涂层
	黑色涂层
G	绿色涂层
**2010/ 1206	无涂层 / 标示

阻值码标示范例 3 位数标示
阻值	0.39mΩ	0.5mΩ	0.75mΩ	330mΩ	5.1Ω
标示	M39	M50	M75	R33	5R1

阻值码标示范例 4 位数标示
阻值	1mΩ	1.5mΩ	2mΩ	7mΩ	10mΩ
标示	R001	1M50	R002	R007	R010
