合金功率低欧姆片式电阻 (LRM)

提示：添加到洽谈页面

合金功率低欧姆片式电阻 (LRM)

德建电子 (Token Electronics) Power Metal Strip 低阻值贴片电阻，适合所有类型的电流检测和脉冲应用，包括服务器、笔记本电脑的VRM和锂离子电池安全和管理的DC/DC转换器；测量设备等工业控制、石油/天然气井钻探的井下测试；混合动力系统的逆变器控制；开关和线性电源、功率放大器、仪表；汽车空调、电池管理控制、及无刷直流电机、引擎、防抱死刹车等汽车电子控制装置中的分流应用。

德建 (LRM) 采用全焊接结构的合金镍铬电阻芯，低温度系数 TCR 低至 ±75PPM/°C ，具有优异的电性能，可实现在 -55°C ~ +170°C 温度范围工作的高功率电阻，同时保持 Power Metal Strip 特性。

(LRM) 适用于需要大范围的应用设计，功率范围从 1/8W 到 3W，超低阻值范围从 1mΩ to 100mΩ，±1%, ±5% 的严格公差，且具有完全的尺寸 0805, 1206, 2010, 和 2512选择优势。实现小尺寸小型化，设计出更小、成本更低、性能更高、高功率电路设计的终端产品。

德铭特的 (LRM) 系列，符合RoHS和无铅标准，是 Vishay 理想的替代元器件，并提供更有竞争力的价格和快速交货服务。
需最新的详细规格信息，联系我们与您的特定需求。

下载 PDF 版本: 合金功率低欧姆片式电阻 (LRM)。

特性 :

Power Metal Strip 功率合金条工艺。
低阻值从 1mΩ 到 100mΩ。
公差精度从 ±1% 到 ±5%。
温度系数低 ±75 PPM/°C。
尺寸 0805, 1206, 2010, 和 2512。
功率范围从 1/8W 到 3W。

应用 :

磁盘驱动器，开关电源。
电流检测和脉冲应用。
电压调节模块（VRM）。
便携式设备（PDA，手机）。
DC-DC 转换器，电池，充电器，适配器。
汽车发动机控制，电源管理应用。

功率合金条结构 (LRM)

功率合金条结构 (LRM)

外涂层 (模压)

标示

合金板

内部电极 (铜)

阻隔层 (镍)

焊料电镀 (锌)

贴片尺寸 (LRM)
型号	阻值 (mΩ)	材料	L (mm)	W (mm)	T (mm)	D (mm)	重量(g) 1000pcs
LRM05TE***M	5, 9, 10, 20	MnCu	2.00±0.10	1.25±0.10	0.60±0.20	0.40±0.20	15.00
LRM06*TFR001M	1	MnCu	3.20±0.20	1.60±0.20	0.75±0.20	1.10±0.30	18.00
LRM06T****M	2 ~ 30	MnCu	3.20±0.20	1.60±0.20	0.60±0.20	0.50±0.30	18.00
LRM10T****	5, 6, 10, 15, 20	NiCu	5.00±0.20	2.50±0.20	0.60±0.20	0.60±0.30	40.50
LRM12T****M	0.5, 0.75	MnCu	6.40±0.20	3.20±0.20	0.60±0.20	2.60±0.20	90.90
LRM12T****M	5, 10, 20, 25, 30, 40, 50	MnCu	6.40±0.20	3.20±0.20	0.60±0.20	0.90±0.20	90.90
LRM12T****M	4 ~ 50	NiCu	6.40±0.20	3.20±0.20	0.60±0.20	0.90±0.20	90.90
LRM12T****	1, 1.5, 2, 3	NiCu	6.40±0.20	3.20±0.20	0.60±0.20	2.0±0.20	90.90
LRM12T****	2, 3, 4	NiCu	6.40±0.20	3.20±0.20	0.70±0.20	2.0±0.20	90.90
LRM12T****	10 ~ 100	NiCu	6.40±0.20	3.20±0.20	0.70±0.20	0.90±0.20	90.90

注: 德铭特电子可以依客护的需求的规格制造生产。如需更多的资讯，请与德铭特业务部接洽。

锰铜材料-电气特性 (LRM)
规格	额定功率 (at 70°C)	操作温度范围 °C	阻值公差 (±%)	阻值范围 (mΩ)	温度系数 (±PPM/°C)
LRM05 (0805)	1/8W, 1/4W, 1/2W	-55°C ~ +170°C	±1%, ±5%	5, 9,10, 20	±100
LRM06 (1206)	1/4W, 1/2W, 1W			1	±200
				2, 3, 4, 5, 6, 7, 8, 9,10	±100
				12, 14, 15, 20, 22, 25, 30	±75
LRM12 (2512)	1W, 2W			0.5, 0.75	±200
	1W, 2W			5, 10	±100
	1W			20, 25, 30, 40, 50	±75

镍铜材料-电气特性 (LRM)
规格	额定功率 (at 70°C)	操作温度范围 °C	阻值公差 (±%)	阻值范围 (mΩ)	温度系数 (±PPM/°C)
LRM10 (2010)	1/2W, 3/4W, 1W, 1.5W	-55°C ~ +170°C	±1%, ±5%	5, 6, 10	±100
LRM10 (2010)	1/2W, 3/4W, 1W, 1.5W			15, 20	±75
LRM12 (2512)	1W, 2W			1, 1.5	±275
	1W, 2W			2, 3, 4, 5, 6, 7, 8,10	±100
	1W			12, 15, 18, 20, 25, 30, 33, 35, 40, 50	±75
	1W, 2W, 3W			2, 3, 4, 10, 12, 15, 18, 20, 25, 30, 39,40, 50, 60, 70, 80, 100	±75

额定电压 V = (√ ( P * R ) 或最大工作电压) 两数取其低。
德铭特电子可以依客护的需求的规格制造生产。如需更多的资讯，请与德铭特业务部接洽。

降额曲线 (LRM)

(LRM) 降额曲线

建议焊盘布局 (LRM)

建议焊盘布局

规格

A ±0.2(mm)

B ±0.2(mm)

C ±0.2(mm)

LRM05

1.20

1.15

1.40

LRM06 (1mΩ)

1.00

2.30

1.80

LRM06 (2mΩ ~ 30mΩ)

1.60

1.70

1.80

LRM10

3.50

1.50

3.40

LRM12 (0.5mΩ ~ 3mΩ)

1.30

3.10

4.00

LRM12 (4mΩ ~ 100mΩ)

4.10

2.10

4.00

＊FR4 铜板, 铜垫厚度 100μm。

包装数量 & 卷盘规格 (LRM)

卷盘规格

规格

包装数量

编带宽度

卷盘直径

ΦA (mm)

ΦB (mm)

ΦC (mm)

W (mm)

T (mm)

LRM05

纸带 5,000 pcs

8 mm

7 inch

178.0±2.0

60.0±1.0

13.0±1.0

9.0.0±1.0

11.4±1.0

LRM06

纸带 5,000 pcs

8 mm

7 inch

178.0±2.0

60.0±1.0

13.0±1.0

9.0.0±1.0

11.5±1.0

LRM10

模压带 4,000 pcs

12 mm

7 inch

178.0±2.0

60.0±1.0

13.0±1.0

15.5±1.0

LRM12

模压带 4,000 pcs

12 mm

7 inch

180.0+0/-3

60.0±1.0

13.0±1.0

15.4±2.0

纸带规格 (LRM)

(LRM) 纸带规格

规格

A (mm)

B (mm)

W (mm)

E (mm)

F (mm)

P₀ (mm)

P₁ (mm)

P₂ (mm)

ΦD₀ (mm)

LRM05

1.60±0.15

2.40±0.20

8.00±0.20

1.75±0.10

3.50±0.05

4.00±0.10

2.00±0.05

1.50+0.1/-0

0.84±0.10

LRM06

2.00±0.15

3.60±0.20

8.00±0.20

1.75±0.10

3.50±0.05

4.00±0.10

2.00±0.05

1.50+0.1/-0

0.84±0.10

模压带规格 (LRM)

(LRM) 模压带规格

规格

A (mm)

B (mm)

W (mm)

E (mm)

F (mm)

P₀ (mm)

P₁ (mm)

P₂ (mm)

ΦD₀ (mm)

ΦD₁ (mm)

LRM10

2.80±0.20

5.30±0.20

12.0±0.20

1.75±0.10

5.5±0.05

4.00±0.10

2.00±0.05

1.50+0.1, -0

1.50±0.25

0.85±0.15

LRM12

3.60±0.20

6.90±0.20

12.0±0.30

1.75±0.10

5.5±0.05

4.00±0.10

2.00±0.05

1.50+0.1, -0

1.50±0.25

0.85±0.15

LRM12

3.60±0.20

6.90±0.20

12.0±0.30

1.75±0.10

5.5±0.05

4.00±0.10

2.00±0.05

1.50+0.1, -0

1.50±0.25

1.20±0.15

Notice :

1. 10 链轮孔间距的累积公差 ±0.2mm。
2. 载体仓不可超过 1mm 每 250mm 长度。
3. A＆B 从包体的底部测量 0.3mm。
4. T 为从包体的内底部测量到载体的顶表面。
5. 相对于链轮孔和小口袋盒位置测量是以实际小口袋盒的位置，而不是小口袋盒孔。

环境测试 (LRM)
项目	规格标准	测试条件
耐热性 (Thermal Shock)	0805, 2010: ±0.5% 1206, 2512: ±1%	JIS-C-5201-1 4.19 IEC-60115-1 4.19 -55°C ~ 155°C, 300 次循环。每个极端条件下15分钟。
短时间过负载 (Short Time Overload)	0805, 2010, 2512: ±0.5% 1206: ±1%	IEC60115-1 4.13 JIS-C-5201-1 4.13 最大过负荷电压 5 秒。
低温储藏 (Low Temperature Storage)	0805, 2010, 2512: ±0.5% 1206: ±1%	IEC-60115-1 4.23.4 JIS-C-5201-1 4.23.4 at-55°C for 1000 hrs
耐湿性 (Damp Heat no Load)	2512 0.5mΩ, 0.75mΩ, 1206: ±0.5% 其它尺寸: ±1.0%	IEC60115-1 4.24.2.1a JIS-C-5201-1 4.24.2.1a 85°C, 85%RH, 1000 小时。
弯曲强度 (Bending Stength)	±1%	IEC-60115-1 4.33 JIS-C-5201-1 4.33 以 3mm 翘曲一次 5 秒钟。
负载寿命 (Endurance)	±1%	IEC60115-1 4.25 JIS-C-5201-1 4.25.1 70±2°C, RCWV 1.5 小时开，0.5 小时关 1000 小时。
耐干旱性 (Dry Heat)	±1%	IEC60115-1 4.23.2 JIS-C-5201-1 4.23.2 at +170°C for 1000 hrs

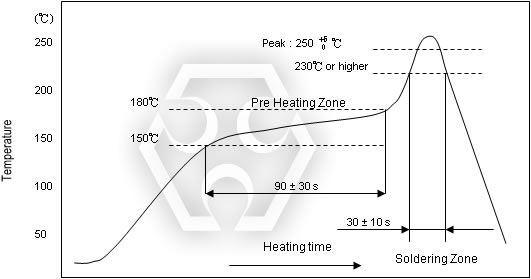

耐焊温度 (Resistance to Soldering Heat)	±0.5%	IEC-60115-1 4.18 JIS-C-5201-1 4.18 0805, 2010: 260±5°C for 10 秒钟。 1206, 2512: 260±5°C for 20 秒钟。
绝缘性 (Insulation Resistance)	>100MΩ	IEC60115-1 4.6 JIS-C-5201-1 4.13 100V DC for 1 分钟。
焊接性 (Solderability)	95% min coverage	IEC-60115-1 4.17 JIS-C-5201-1 4.17 245±5°C for 3 秒钟。
温度系数 (T.C.R.)	As Spec.	IEC60115-1 4.8 JIS-C-5201-1 4.8 -55°C ~+125°C. (25°C 是惨考温度。)

额定电压 V = (√ ( P * R ) 或最大工作电压) 两数取其低。
储存温度: (15 ~ 28)°C; 湿度 < 80%RH。
