微波介質帶通濾波器 BP-R 系列
微波介質帶通濾波器 BP-R 系列具有高介電常數，是最佳的微波濾波和振蕩器。
德銘特 BP-R 系列介質陶瓷濾波器是為射頻應用而專門設計，基於先進的微濾陶瓷材料和先進的設計技術，可以提供較小尺寸、較低插進損耗，從通帶到阻帶有尖銳陡峭的衰減和良好的性能衰減頻率。針對專門射頻應用需求，德銘特開發了射頻陶瓷材料，專用的金屬漿料，在製造過程中，重點對 Q 值，溫度係數進行穩定控製，並確保濾波器低插入損耗和低波動等重要參數。
德銘特 BP-R 系列介質濾波器，具有小尺寸高穩定性，良好的功率傳輸能力；選定頻帶具有良好的插入損耗，選定頻段外部具有良好的衰減水平；尖銳陡峭的曲線和低通帶紋波；部件組成為陶瓷材料和金屬結構，具有高穩定性和出色的可靠性；在射頻條件下應用性能穩定，且有非常低的噪聲指數；可焊性好，完全兼容 SMD 工藝與無鉛焊接工藝兼容，產品符合 RoHS 標準。
德銘特生產的微波介質濾波器、多層濾波器、腔體濾波器、帶通濾波器、軍用濾波器、高頻濾波器等，採用高介質係數材料，及高級微波介質陶瓷材料，可滿足特殊的設計要求。介質帶通濾波器使用於微波通訊，數據傳送雷達，電子對抗，軍事，航空航天等領域。
下載 PDF 版本: 微波介質帶通濾波器 BP-R 系列。
特性 :
- 低插入損耗性。
- 小體積，貼片封裝。
- 溫度補償性，選擇性高。
應 用 範 圍 :
- 無線廣播系統。
- 蜂窩電話，無繩電話。
- 軍事領域，無線電基站。

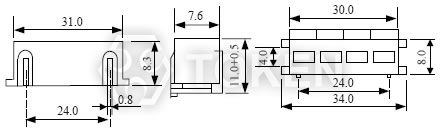

| BP-R 系列 介質濾波器尺寸 (單位: mm) | |
|
| BP-R 系列 介質濾波器技術特性 | ||||||
| 型號 | 中心頻率 (MHz) |
帶寬 (MHz) |
插入損耗 (dB)max. |
帶內波動 (dB)max. |
駐波比 max. |
衰減值 (dB)min. (MHz) |
| BP63R915-01 | 915 | fo±5 | 2.5 | 0.5 | 1.5 | 45 at fo±100 |
| BP64R881-02 | 881 | fo±10 | 2.0 | 0.5 | 2.0 | 60 at fo±100 |
| BP84R650-01 | 650 | fo±5 | 2.5 | 0.5 | 1.5 | 70 at fo±55 |
| BP84R1200-03 | 1200 | fo±15 | 2.0 | 0.5 | 2.0 | 70 at fo±60 |
| BP74R959-02 | 959 | fo±10 | 2.0 | 0.5 | 2.0 | 70 at fo±80 |
| BP75R836-01 | 836 | fo±5 | 3.5 | 0.5 | 1.5 | 80 at fo±50 |
| BP76R1220-02 | 1220 | fo±10 | 2.5 | 0.5 | 2.0 | 80 at fo±50 |
| BP-R 系列 介質濾波器料號標識 | |||||||||||||||||
| BP | 3 | 4R | 1765 | - | 01 | ||||||||||||
 | | | | | |||||||||||||
|
|
|
|
|
|||||||||||||
