引腳針狀高通與低通濾波器 LJ 系列
高通與低通濾波器的最常見拓撲是 Sallen Key，它只需一個運放。多通（道）濾波器常用作帶通濾波器，而且它還只需要一個運放。 每種結構都能實現完整的通用濾波器傳遞函數。
使用三個運放，並且使用中央運放的目的僅是為了使總的反饋路徑為負反饋。帶開關電容器的相同濾波器只需兩個運放。 使用中央運放的目的僅是為了使總的反饋路徑為負反饋，低通濾波器允許從直流到某個截止頻率 (f Cut Off) 的信號通過。 將通用濾波器二階傳遞函數的高通和帶通係數均設為零，即得到一個二階低通濾波器傳遞公式。
您可以級聯多個這樣的濾波器部分來得到一個更高階的（更陡峭的轉降）濾波器。假定設計要求一個截止頻率為 10kHz 的四階貝塞爾 (Bessel) 低通濾波器。每部分的轉降頻率分別為 16.13 及 18.19 kHz，阻尼值分別為 1.775 及 0.821，並且這兩個濾波器分區的高通、帶通和低通係數分別為 0、0 與 1。您可以使用這兩個帶有上述參數的濾波器部分來實現所要求的濾波器。截止頻率為輸出信號衰減3 dB的頻率點。
德銘特電子生產微波介質濾波器、多層濾波器、腔體濾波器、帶通濾波器、軍用濾波器、高頻濾波器等，採用高介質係數材料及介質陶瓷，可滿足特殊的設計要求，符合 RoHS 標準。LJ 系列介質濾波器具有穩定的溫度係數，小尺寸，高穩定性，低插入損耗，可焊性好。介質帶通濾波器使用於微波通訊，數據傳送雷達，電子對抗，軍事，航空航天等領域。
下載 PDF 版本: 引腳針狀高通與低通濾波器 LJ 系列。
特性 :
- 小體積，貼片封裝。
- 溫度補償性，選擇性高。
- 低插入損耗性。
應用：
- 無線廣播系統。
- 蜂窩電話，無蠅電話。
- 軍事領域，無線電基站。
| LJ 系列 介質濾波器尺寸 (單位: mm) | |
|
| LJ 系列 介質濾波器技術特性 | ||||||
| 型號 | 中心頻率 (MHz) |
帶寬 (MHz) |
插入損耗 (dB)max. |
帶內波動 (dB)max. |
駐波比 max. |
衰減值 (dB)min. (MHz) |
| LJ900-C-A | 900 | fo±10 | 2.5 | 0.5 | 1.5 | 50 at fo±100 |
| LJ1200-C-B | 1200 | fo±15 | 2.0 | 0.8 | 2.0 | 50 at fo±110 |
| LJ950-D-B | 950 | fo±10 | 2.5 | 0.5 | 1.5 | 60 at fo±100 |
| LJ1250-D-B | 1250 | fo±15 | 2.0 | 0.8 | 2.0 | 60 at fo±110 |

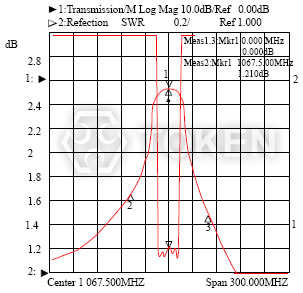

| LJ 系列 波形特性 | |
| |
|
| LJ 系列 帶通濾波器料號標識 | |||||||||||||||||||
| LJ | 900 | - | C | - | A | ||||||||||||||
 | | | | ||||||||||||||||
|
|
|
|
||||||||||||||||
