貼片微波介質濾波器 DF-C/D 系列

貼片微波介質濾波器 DF-C/D 系列

德銘特的微波介質濾波器利用具有高介電常數、高 Q 值、頻率溫度穩定性優良等特點的微波介質陶瓷材料製成,具有低插入損耗、高的溫度穩定性和小體積的特點。

產品採用了先進的設計軟件進行微波介質濾波器的模擬設計,建立了自主設計微波介質濾波器的方案,能夠主動地適應用戶的需求來設計;在器件製備工藝中採用性能優異的微波介質材料,一次成型技術和獨特的電極加工工藝和穩定的調試手段,所製產品一致性好、性能穩定。

德銘特電子 DF-C/D 系列微波介質帶通濾波器,有高介電常數,是最佳的微波濾波和振蕩器。德銘特的陶瓷介質 (Ceramic Dielectric) 有著高介電常數及高 Q 值和高溫穩定性,特別適合於設計穩定的微波振蕩和濾波功能。

德銘特陶瓷介質適用於 CT1,CT2,900MHz,1.8GHz,2.4GHz,5.8GHz 無繩電話、無線耳機、無線麥克風。高介質係數材料及相關產品,可滿足特殊的設計要求。德銘特電子生產微波介質濾波器、多層濾波器、腔體濾波器、帶通濾波器、軍用濾波器、高頻濾波器等,符合 RoHS 標準。

DF-C/D 系列微波介質濾波器具有穩定的溫度係數、小尺寸、高穩定性、低插入損耗、可焊性好。介質帶通濾波器使用於微波通訊,數據傳送雷達,電子對抗,軍事,航空航天等領域。

下載 PDF 版本: 貼片微波介質濾波器 DF-C/D 系列

DF-C/D 系列 介質濾波器尺寸 (單位: mm)
介質帶通濾波器 - DF-C/D 系列 尺寸圖
介質帶通濾波器 - DF-C/D 系列 尺寸圖
DF-C/D 系列 介質濾波器技術特性
型號 中心頻率
(MHz)
帶寬
(MHz)
插入損耗
(dB)max.
帶內波動
(dB)max.
駐波比
max.
衰減值
(dB)min. (MHz)
DF1575S40C 1575 fo±20 2.0 0.7 2.0 20 at fo-100;   18 at fo+100
DF1855S70C 1855 fo±35 2.0 0.7 2.0 20 at fo+300;   20 at fo-300
DF1890S80C 1890 fo±40 2.0 0.7 2.0 15 at fo+250;   35 at fo-250
DF1950S90C 1950 fo±45 3.0 0.7 2.0 45 at fo+975;   45 at fo-975
DF2332S100C 2332 fo±50 2.5 0.7 2.0 25 at fo+500;   40 at fo-500
DF2450S100C 2450 fo±50 2.0 0.7 2.0 12 at fo+250;   15 at fo-250
DF3066S170D 3066 fo±85 2.0 1.0 2.0 10 at fo+300;   15 at fo-300
DF3480S120D 3480 fo±60 2.0 1.0 2.0 10 at fo+500;   20 at fo-500
DF3650S150D 3650 fo±75 2.0 1.0 2.0 15 at fo+750;   25 at fo-750
DF4880S160D 4880 fo±80 2.0 1.0 2.0 5 at fo+350;   15 at fo-350
DF5800S200D 5800 fo±100 2.0 1.0 2.0 5 at fo+400;   15 at fo-400
DF-C/D 系列 介質帶通濾波器波形特性

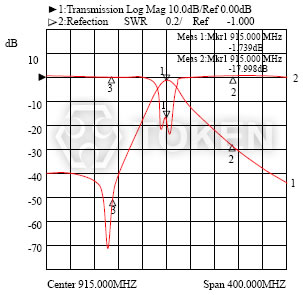

介質濾波器 - DF-C/D 系列 波形特性 I
DF-C/D 系列 I - Center 915.000MHz (-1.739dB) & (-17.998dB) Span 400.000MHz 波形特性

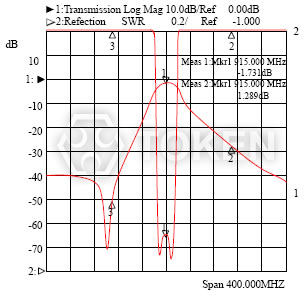

介質濾波器 - DF-C/D 系列 波形特性 II
DF-C/D 系列 II - Center 904.000MHz (-1.731dB) & (1.289dB) Span 300.000MHz) 波形特性
DF-C/D 系列 介質帶通濾波器料號標識
DF 1950 S 90 C
介質濾波器
中心頻率(MHz)
封裝樣式
S 貼片式
帶寬
尺寸
A 7.3 × 3.6mm
B 6.0 × 3.0mm
C 4.5 × 2.0mm
D 3.6 × 1.8mm
