微波介質天線 GPS 導航系統 - DA 系列
德銘特的介質天線在目前衛星導航與勘測領域，以及衛星電視接收中得到了非常廣泛的應用，由於介質天線在小體積的條件下，就可以得到較大的增益，從而在對要求體積較小的產品中被廣泛的使用。
我國的 GPS 導航衛星使用的頻率是 1575.42 MHz，全球定位衛星的數量目前是 24 顆衛星圍繞在我們的上空，為了能夠達到 3D 定位，我們的定位系統要求，至少要同時可以接收來自 3 顆不同的衛星發射過來的信號，才可以進行基本的定位計算。在目前市場上所使用的 GPS 介質天線大多數是 25*25*4 mm 尺寸的，隨著市場上對系統小型化的要求，目前德銘特已經有更加小型的介質天線 18*18*2 mm 和 13*13*2 mm 應用於 GPS 導航系統。
介質天線是用同軸線饋電的介質陶瓷片。由同軸線的內導體的延伸部分，形成一個振子，用以激發電磁波，套筒的作用除夾住介質棒外，更主要的是反射電磁波，從而保證由同軸線的內導體激勵電磁波，並向介質棒的自由端傳播。
德銘特的介質天線採用低損耗，高頻介質材料，嚴格的製程控製，這用於全球定位系統(GPS)，無線廣播系統的小型天線元件。DA 系列微波天線，符合 RoHS 標準，可提供客護自定義設計和提供更小的公差要求。應用介質天線的具體設計，也可針對頻率要求，包括不同的電感值和 Q 規格調整。
下載 PDF 版本: 微波介質天線 GPS 導航系統 - DA 系列。
特性 :
- 優質的介質陶瓷材料
- 穩定的溫度係數
- 高穩定性能
- 小尺寸
應 用 範 圍 :
- 全球定位系統
- 無線廣播系統
| DA 系列 技術特性 | ||||||
| 型號 | 尺寸 (mm) |
中心頻率 (MHz) |
帶寬 (MHz) |
增益 (dBi) |
接地面積 (mm) |
應用 |
| DA1575S25T4A | 25*25*4 | 1575 | ≥10 | 4.5 | 35*35 | GPS |
| DA1575S25T4B | 25*25*4 | 1575 | ≥10 | 4.5 | 70*70 | |
| DA1575S25T2B | 25*25*2 | 1575 | ≥10 | 4.5 | 70*70 | |
| DA1580S25T4A | 25*25*4 | 1580 | ≥15 | 4.5 | 35*35 | |
| DA1580S25T4B | 25*25*4 | 1580 | ≥15 | 4.5 | 70*70 | |
| DA1580S25T2B | 25*25*2 | 1580 | ≥15 | 4.5 | 70*70 | |
| DA1580S18T4 | 18*18*4 | 1580 | ≥10 | 3.0 | 50*50 | |
| DA1580S18T2 | 18*18*2 | 1580 | ≥10 | 3.0 | 50*50 | |
| DA1580S13T4 | 13*13*4 | 1580 | ≥5 | 0.0 | 50*50 | |
| DA2450S13T4 | 13*13*4 | 2450 | ≥5 | 0.0 | 50*50 | |
| DA2450S13T2 | 13*13*2 | 2450 | ≥5 | 0.0 | 50*50 | |
| DA1575S36T4 | 36*36*4 | 1575 | ≥30 | 5.0 | 80*80 | |
| DA2450D16 | Φ16 | 2450 | 45 | 2.1 | 50*70 | W-LAN |
| DA1616S25(Tx) | 25*25*4 | 1616 | ≥10 | 4.0 | 70*70 | Beidou Satellite Position System |
| DA2492S25(Rx) | 25*25*4 | 2492 | ≥10 | 4.0 | 70*70 | |
| 註 : 頻率可根據客護要求製造，請洽詢德銘特電子業務部。其它慘數指標可按照客護要求設計。 | ||||||

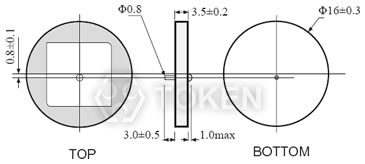

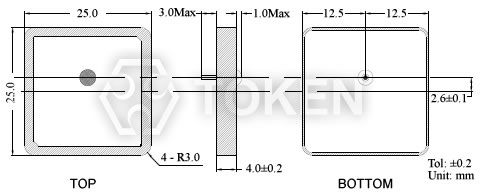

| DA 系列 GPS 介質天線尺寸 | |
| |
|

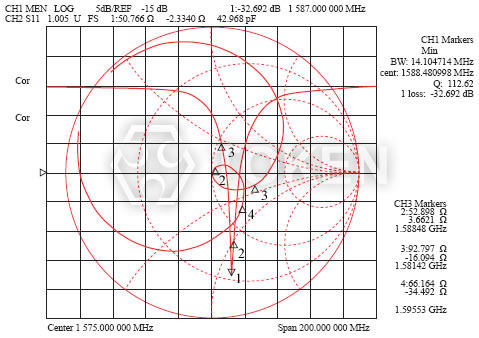

| DA 系列 GPS 介質天線波形特性 | |
|
| 微波介質天線 (DA) 料號標識 | |||||||||
| DA | 1580 | S | 18 | T2 | |||||
 | | | | | |||||
|
|
|
|
|
|||||
