貼片介质带通滤波器 DF-A 系列
德銘特介質濾波器由於具有良好的選頻特點，和穩定的溫度特性。特別是在射頻範圍內，它具有較小的分布參數，所以目前在應用領域中趨向於 GHz 頻段的情況下，德銘特介質濾波器得到了許多射頻工程師的偏愛，在越來越多的領域內得到應用。
隨著介質材料的不斷發展，德銘特的產品可以做到更加小型化，帶外衰減可以做到 30dB/10MHz，插入損耗、帶內波動等，也得到了充分的完善。隨著製造工藝的不斷改善，德銘特的介質濾波器得到越來越多的設計師們的青睞。
德銘特介質雙工器是應用於數字通信設備，以及雷達接收設備等，雙工通訊系統中的重要器件。帶通雙工器可以把發射信號與接收信號通過雙工器，把信號沿著不同的信號通道，接入或者發射到空中。
伴隨著德銘特新材料、新工藝的不斷發展，具有良好的高頻特性的介質器件，將會有很大的發展空間，特別是在航空航天，以及具有軍事戰略意義的電子軍事對抗戰中，截至器件將會發揮越來越大的作用。
介質帶通濾波器系列有高介電常數，是最佳的微波濾波和振蕩器。德銘特的陶瓷介質 (Ceramic Dielectric) 有著高介電常數及高Q值和高溫穩定性，特別適合於設計穩定的微波振蕩和濾波功能。德銘特陶瓷介質適用於 CT1，CT2，900MHz，1.8GHz，2.4GHz，5.8GHz 無繩電話、無線耳機、無線麥克風。高介質係數材料及相關產品，可滿足特殊的設計要求。
德銘特電子生產微波介質濾波器、多層濾波器、腔體濾波器、帶通濾波器、軍用濾波器、高頻濾波器等，符合 RoHS 標準。介質濾波器穩定的溫度係數，小尺寸高穩定性，插入損耗低，可焊性好。高介質係數材料及相關產品，可滿足特殊的設計要求，介質帶通濾波器使用於微波通訊，數據傳送雷達，電子對抗，軍事，航空航天等領域。
下載 PDF 版本: 貼片介质带通滤波器 DF-A 系列。
| DF-A 系列 帶通濾波器尺寸 (單位: mm) | |
|
| DF-A 系列 帶通濾波器技術特性 | ||||||
| 型號 | 中心頻率 (MHz) |
帶寬 (MHz) |
插入損耗 (dB)max. |
帶內波動 (dB)max. |
駐波比 max. |
衰減值 (dB)min. (MHz) |
| DF457S30A | 457 | fo±15 | 3.0 | 1.0 | 2.0 | 17 at fo+50; 30 at fo-50 |
| DF522S10A | 522 | fo±5 | 3.0 | 0.5 | 1.6 | 23 at fo+40; 40 at fo-40 |
| DF683S30A | 683 | fo±15 | 2.5 | 1.0 | 2.0 | 20 at fo+64; 30 at fo-64 |
| DF740S30A | 740 | fo±15 | 2.0 | 0.5 | 1.8 | 14 at fo+64; 20 at fo-64 |
| DF864S10A | 864 | fo±5 | 2.5 | 0.5 | 1.5 | 15 at fo+24; 17 at fo-24 |
| DF915S25A | 915 | fo±12.5 | 2.0 | 1.0 | 2.0 | 20 at fo+100; 35 at fo-100 |
| DF903S6A | 903 | fo±3 | 3.5 | 0.5 | 1.5 | 32 at fo+24 |
| DF927S6A | 927 | fo±3 | 3.5 | 0.5 | 1.5 | 32 at fo-24 |
| DF1890S80A | 1890 | fo±40 | 1.5 | 1.0 | 2.0 | 15 at fo+200; 35 at fo-200 |
| DF2403S20A | 2403 | fo±10 | 3.0 | 0.5 | 1.5 | 35 at fo+75 |
| DF2475S20A | 2475 | fo±10 | 3.0 | 0.5 | 1.5 | 35 at fo-75 |

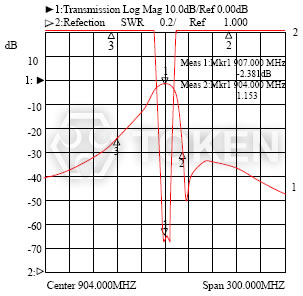

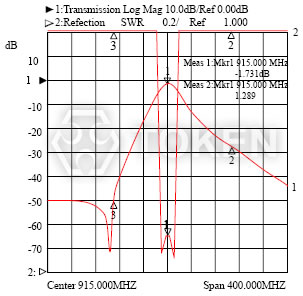

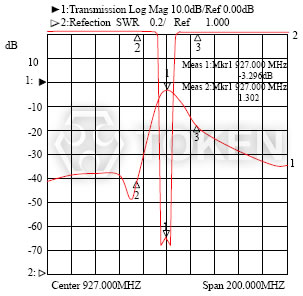

| DF-A 系列 帶通濾波器波形特性 | |
| |
|
|
|
| DF-A 系列 介質帶通濾波器料號標識 | |||||||||||||||||||||
| DF | 864 | S | 10 | A | |||||||||||||||||
 | | | | | |||||||||||||||||
|
|
|
|
|
|||||||||||||||||
