高电流共模电感扼流圈 (TCPSEH) 电源线用
了解共模信号和差分模信号之间的区别是非常重要的，因为我们必须了解电路，需要什么来减少噪声。如何确定噪声是差分还是共模？一种最直接测试共模还是差分模的方法，是将紧固电缆铁氧体朝向电缆，通过连接卡扣电缆铁氧体，确认在这情况下噪音是否有明显的减少差异，这就是共模的一种。不然，那就是一个差分模噪声信号。
共模扼流圈用于减少特定类型的电噪声，称为共模噪声。共模扼流圈也称为电流补偿扼流圈或电流消除扼流圈。德铭特共模扼流电感 (TCPSEH) 适用在交流/电力电源 (具有大电流流动的电源线)，及信号线 (来自信号的失真的问题)。
如何准确选择共模模式的应用？在这里，德铭特电子使用镍锌材料，用于宽带和更高频率的应用；锰锌材料则用于较低带宽和频率应用。(TCPSEH) 采用锰锌和镍锌材料的优势，频率可高达 100 兆赫兹。
(TCPSEH) 共模电感尺寸有 7.0 × 6.0 × 3.8 , 9.0 × 7.0 × 4.8 , 12.0 × 10.8 × 6.4，阻抗范围从 225 Ω 到 910 Ω，额定电流从 2.5 A 到 8.0 A。产品系列符合 RoHS 规范，Lead-Free 无铅标准，与 TDK、Murata、Vishay EMI 共模电感滤波器兼容，为全球客户提供全面的应用工程和设计支持。
下载 PDF 版本: 高电流共模电感扼流圈 (TCPSEH) 电源线用。
特性 :- 提供多种 SMD 尺寸。
- 共模扼流圈绕线结构。
- 高阻抗最佳化 EMI 抑制效果。
- 宽广的直流电阻范围: 6.0mΩ ~ 21.0mΩ。
- 对电力线辐射共模噪声的有效预防。
- 个适用于汽车，无线充电和电源设备等高电流电路。

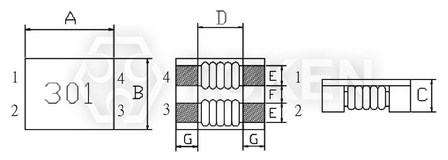

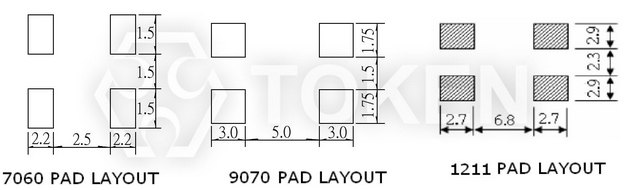

| 结构图及规格尺寸 (TCPSEH) 单位：mm | |||||||||
|
|||||||||
| 型号 | A | B | C | D | E | F | G | ||
| TCPSEH-7060 | 7.0±0.5 | 6.0±0.5 | 3.8max | 3.5REF | 1.5±0.2 | 1.5±0.2 | 1.75±0.2 | ||
| TCPSEH-9070 | 9.0±0.5 | 7.0±0.5 | 4.8max | 5.7REF | 1.5±0.2 | 2.0±0.2 | 1.70±0.2 | ||
| TCPSEH-1211 | 12.0±0.5 | 10.8±0.5 | 6.4max | 7.0REF | 2.7±0.2 | 2.5±0.2 | 2.5±0.2 | ||
| 功能特性规格 (TCPSEH) | |||||
| 产品料号 | 阻抗 (Ω) Min. | 直流电阻 (mΩ) Max. |
额定电流 (A) Max. |
额定电压 V Max. |
绝缘电阻 (mΩ) Min. |
| 100MHz | |||||
| TCPSEH-7060-301TR | 225 | 10.0 | 5.0 | 80 | 10 |
| TCPSEH-7060-701TR | 500 | 15.0 | 4.0 | 80 | 10 |
| TCPSEH-7060-102TR | 800 | 17.0 | 3.0 | 80 | 10 |
| TCPSEH-7060-132TR | 910 | 21.0 | 2.5 | 80 | 10 |
| TCPSEH-9070-701TR | 500 | 10.0 | 5.0 | 50 | 10 |
| TCPSEH-9070-102TR | 750 | 13.0 | 4.0 | 50 | 10 |
| TCPSEH-1211-701TR | 500 | 6.0 | 8.0 | 125 | 10 |
| TCPSEH-1211-102TR | 750 | 14.0 | 6.0 | 125 | 10 |

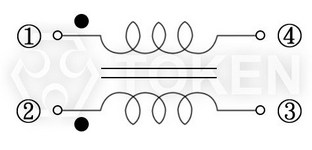

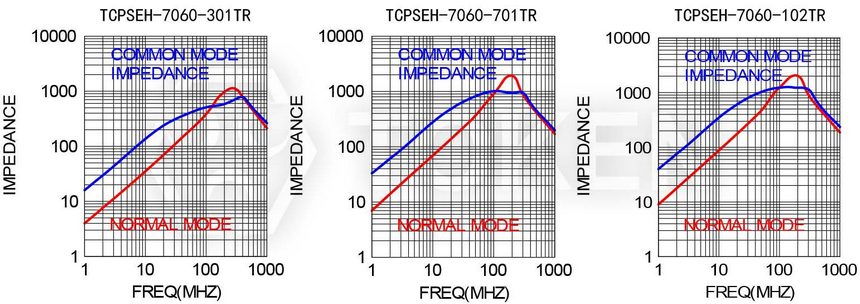

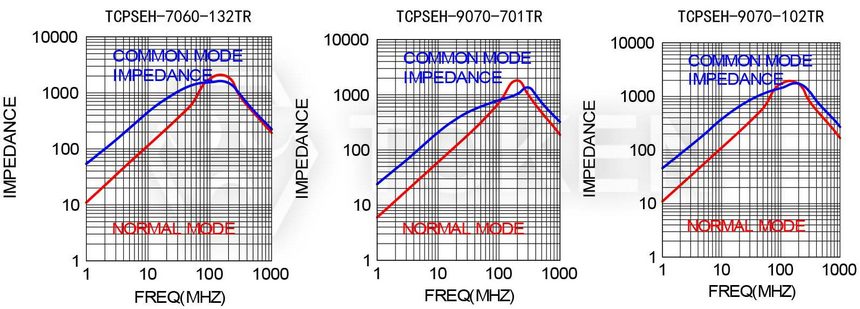

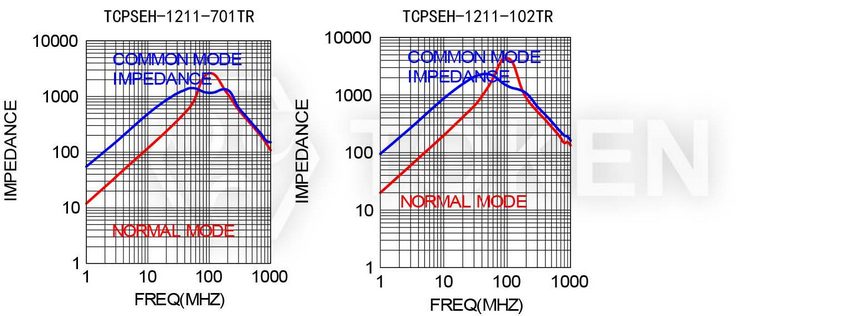

| 阻抗 VS 频率曲线图 (TCPSEH) | |||
|
注: 可依客户特殊需求设计
| 料号标识 (TCPSEH) | ||||||||||||||||||||||||||||||
| TCPSE | H | - | 7060 | - | 301 | TR | ||||||||||||||||||||||||
 | | | | | ||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||
