共模扼流圈 共模电感 (TCPWCH-1210HS/2012HS) 高速设计讯号线用
在今天看到的电子环境中，存在很多干扰源，有来自射频干扰 Radio Frequency Interference (RFI) 和电磁干扰 Electromagnetic Interference (EMI)。这是由于组件大量增加使用 RF 技术，以致在使用差分接口的应用中产生干扰现象，而共模滤波电感器正是解决这些类型干扰的利器。德铭特共模扼流圈电感有助于保持高速通信的完整性，并符合国际监管标准。
德铭特 (TCPWCH-1210HS/2012HS) 共模电感适用于高速和超高速差分信号线，如 LVDS，IEEE1394/FireWire，USB 等。提供 EMI 抑制的贴片封装尺寸 0504 和 0805。德铭特 SMD 共模扼流圈常被应用在高速数据网络中，还有电源单元，蜂窝基带，音频电路，CPU，接口，显示面板，遥控器和逆变器等。
德铭特扩大了其（TCPWCH-1210HS/2012HS）系列共模扼流圈，包括新款的 TCPWCH-1210HS-900TR 和 TCPWCH-2012HS-900TR，旨在解决更高频率的 USB 3.0（高速讯号线）设备的独特噪音问题。德铭特设计 TCPWCH-1210HS/2012HS-900TR 两款共模电感，匹配 USB3.0 标准的特性阻抗 90Ω。德铭特共模扼流圈采用 EMI 抑制铁氧体磁芯工艺的绕组技术，将从前扼流线圈系列的截止频率的的传输特性，成功地提高到高传输速率的截止频率。
所有（TCPWCH）系列提供各种各样的选项，以符合您的需求及无卤素和 RoHS 指令。产品与 TDK、Murata、Vishay EMI 共模电感滤波器兼容。
下载 PDF 版本: 共模扼流圈 共模电感 (TCPWCH-1210HS/2012HS) 高速设计讯号线用。
特性 :- 薄型表面贴装和非常小的封装尺寸设计。
- 具有标准 0504 和 0805 贴片尺寸的绕线芯片结构。
- 匹配特性阻抗，能够实现高速信号的良好传输。
- 非常高的自谐振频率可实现高截止频率。
- 抑制电子设备 EMI 噪音。
- 个人电脑及周边设备的 USB 线路。
- DVC，STB 的 IEEE 1394 线路。
- 液晶显示面板，低压微分信号。
| 结构尺寸图 (TCPWCH-1210HS/2012HS) | |||||||||||
|
|||||||||||
| 型号 | A | B | C | D1 TYP |
D2 TYP |
F TYP |
G TYP |
H TYP |
I TYP |
||
| TCPWCH-1210HS (0504) |
1.20±0.20 (0.047±0.008) |
1.00±0.20 (0.069±0.008) |
0.035±0.20 (0.110±0.008) |
0.36 (0.014) |
0.38 (0.015) |
0.30 (0.012) |
1.20 (0.047) |
0.60 (0.024) |
1.50 (0.059) |
||
| TCPWCH-2012HS (0805) |
2.00±0.20 (0.079±0.008) |
1.20±0.20 (0.047±0.008) |
1.20±0.20 (0.047±0.008) |
0.45 (0.018) |
0.40 (0.016) |
0.40 (0.016) |
1.20 (0.047) |
0.80 (0.031) |
2.60 (0.102) |
||
| 电气特性规格 (TCPWCH-1210HS) | |||||
| 产品料号 | 阻抗 (Ω) 100MHz |
公差 ±% | 截频 (GHz) Typ. |
直流阻抗 (Ω) Max. |
定格电流 (mA) Max. |
| TCPWCH-1210HS-250TR | 25 | 25% | 7.5 | 0.25 | 420 |
| TCPWCH-1210HS-600TR | 60 | 25% | 6.0 | 0.25 | 400 |
| TCPWCH-1210HS-900TR | 90 | 25% | 6.0 | 0.30 | 400 |

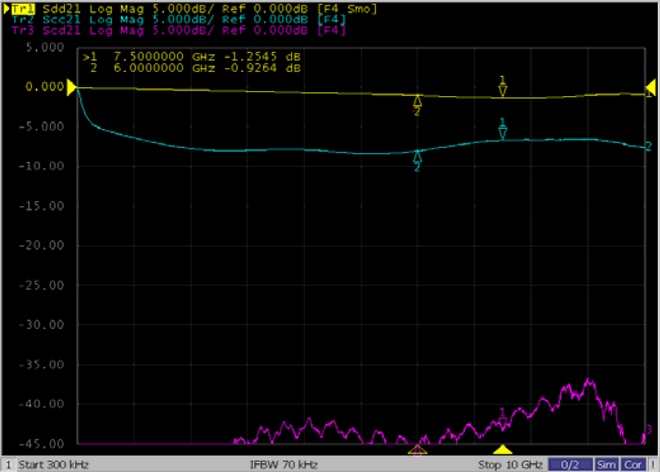

| 电气特性曲线图 (TCPWCH-1210HS-250TR) | |
| 1.Electrical Charactenistic Curve | 2.Insertion Loss Curve |
 |
 |

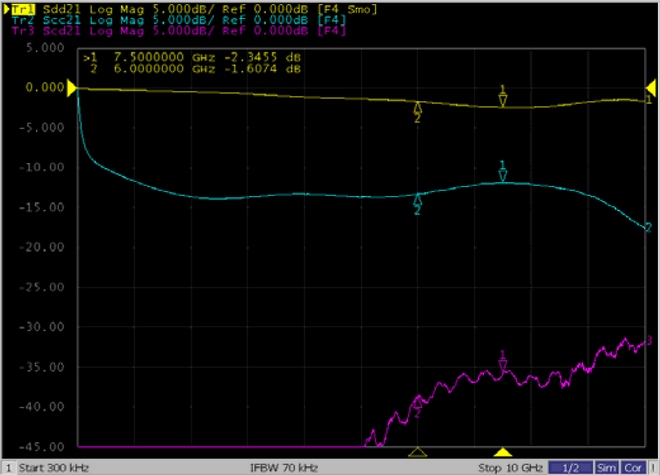

| 电气特性曲线图 (TCPWCH-1210HS-600TR) | |
| 1.Electrical Charactenistic Curve | 2.Insertion Loss Curve |
 |
 |

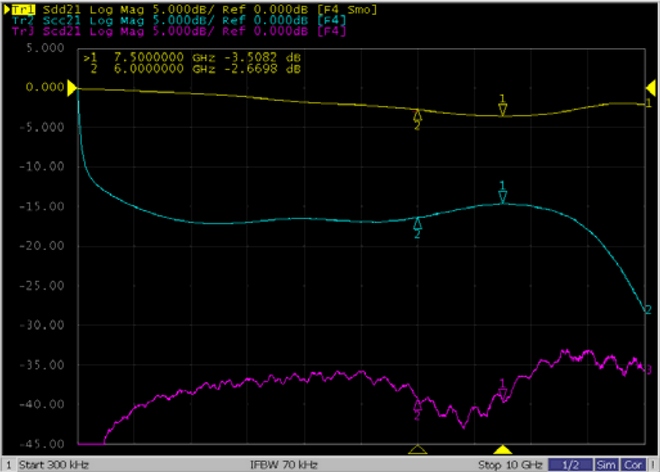

| 电气特性曲线图 (TCPWCH-1210HS-900TR) | |
| 1.Electrical Charactenistic Curve | 2.Insertion Loss Curve |
 |
 |
| 电气特性规格 (TCPWCH-2012HS) | |||||
| 产品料号 | 阻抗 (Ω) 100MHz |
公差 ±% | 截频 (GHz) Typ. |
直流阻抗 (Ω) Max. |
定格电流 (mA) Max. |
| TCPWCH-2012HS-120TR | 12 | 25% | 7.5 | 0.20 | 450 |
| TCPWCH-2012HS-240TR | 24 | 25% | 7.5 | 0.25 | 420 |
| TCPWCH-2012HS-320TR | 32 | 25% | 7.5 | 0.25 | 400 |
| TCPWCH-2012HS-670TR | 67 | 25% | 6.0 | 0.25 | 400 |
| TCPWCH-2012HS-900TR | 90 | 25% | 6.0 | 0.30 | 400 |
| 电气特性曲线图 (TCPWCH-2012HS-120TR) | |
| 1.Electrical Charactenistic Curve | 2.Insertion Loss Curve |
 |
 |

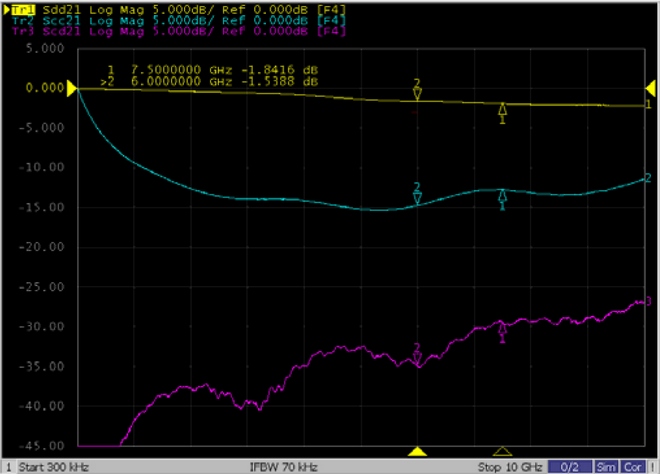

| 电气特性曲线图 (TCPWCH-2012HS-240TR) | |
| 1.Electrical Charactenistic Curve | 2.Insertion Loss Curve |
 |
 |

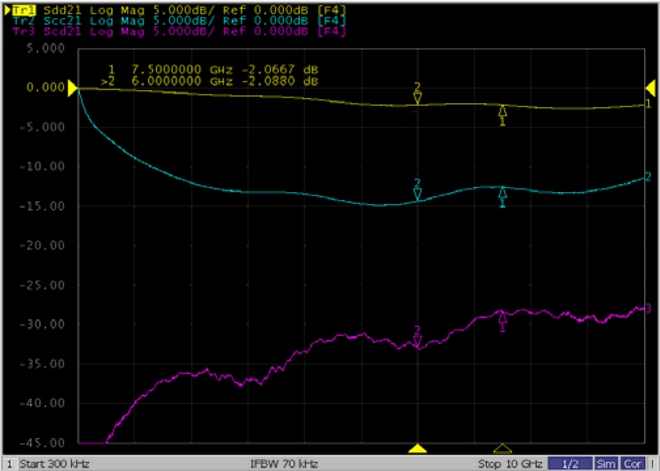

| 电气特性曲线图 (TCPWCH-2012HS-320TR) | |
| 1.Electrical Charactenistic Curve | 2.Insertion Loss Curve |
 |
 |

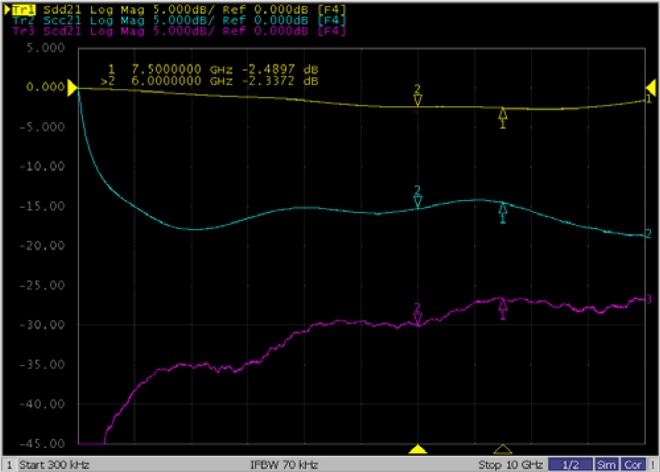

| 电气特性曲线图 (TCPWCH-2012HS-670TR) | |
| 1.Electrical Charactenistic Curve | 2.Insertion Loss Curve |
 |
 |

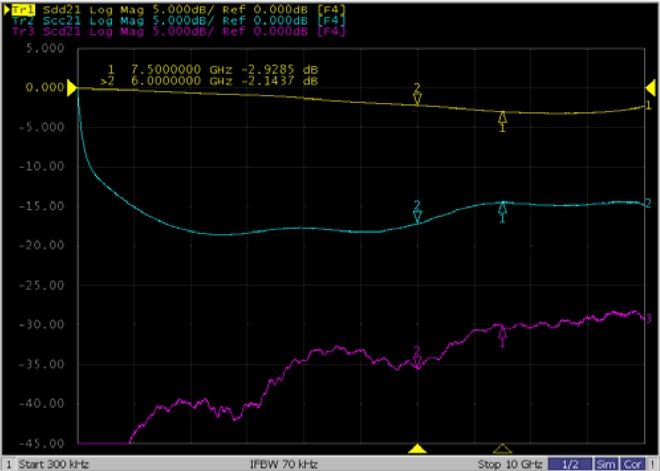

| 电气特性曲线图 (TCPWCH-2012HS-900TR) | |
| 1.Electrical Charactenistic Curve | 2.Insertion Loss Curve |
 |
 |
| 料号标识 (TCPWC) | ||||||||||||||||||||||||||||||||||||||||||
| TCPWC | H | - | 1210 | HS | - | 250 | TR | |||||||||||||||||||||||||||||||||||
 | | | | | | |||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||
