HDMI 端口已经广泛应用于各种 A/V 设备,开发高清和全高清视频技术。HDMI 提供超高的传输速率,并支持热插拔及即插即用技术。根据最新的 HDMI1.4 规范,HDMI 提供的最大传输速率为 4.8 Gbps,这可以很好地满足全高清视频传输的需要。
德铭特电子推出了(TCPWCH-2012HD)系列低厚度共模扼流线圈。专为应用于高速差速传输系统的噪声控制部件而设计,这系列具有多种阻抗值选择,可匹配传输线阻抗与图像部件阻抗的能力。
用于控制信号波形的质量,不同的应用具有不同的标准。将组件插入这种传输线路时,会一定水平的波形质量影响 (插入损耗)。另外,作为噪声抑制元件,需要具有噪音控制效果。德铭特共模电感(TCPWCH-2012HD)插入损耗小,对 HDMI 波形规格的起始信号波形并没有显著影响,支持高速信号的能力。
德铭特(TCPWCH)系列有各种各样的选项,为全球客户提供全面的应用工程和设计支持。符合 RoHS 规范,Lead-Free 无铅标准,与 TDK、Murata、Vishay EMI 共模电感滤波器兼容。
下载 PDF 版本: HDMI 共模扼流圈 共模滤波器电感器 (TCPWCH-2012HD)。
如何选择 HDMI 共模电感器:结构尺寸图及规格 (TCPWCH-2012HD) | |||||||||||
|
|||||||||||
型号 | A | B | C | D1 TYP |
D2 TYP |
F TYP |
G TYP |
H TYP |
I TYP |
||
TCPWCH-2012HD (0805) |
2.00±0.20( 0.079±0.008) |
1.2±0.20 (0.047±0.008) |
1.2±0.20 (0.047±0.008) |
0.45 (0.018) |
0.40 (0.016) |
0.40 (0.016) |
1.20 (0.047) |
0.80 (0.031) |
2.60 (0.102) |
电气特性规格 - (TCPWCH-2012HD) HDMI 设计 | |||||
产品料号 | 阻抗 (Ω) | 公差 (±)% | 测试频率 (MHz) | 直流阻抗 (Ω) Max. |
定格电流 (mA) Max. |
TCPWCH-2012HD-400TR | 40 | 25% | 100 | 0.25 | 400 |
TCPWCH-2012HD-670TR | 67 | 25% | 100 | 0.25 | 400 |
TCPWCH-2012HD-900TR | 90 | 25% | 100 | 0.30 | 400 |
TCPWCH-2012HD-121TR | 120 | 25% | 100 | 0.30 | 370 |

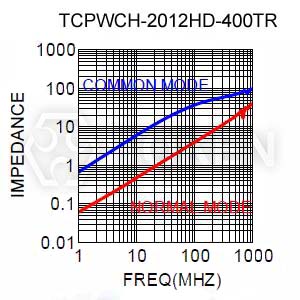

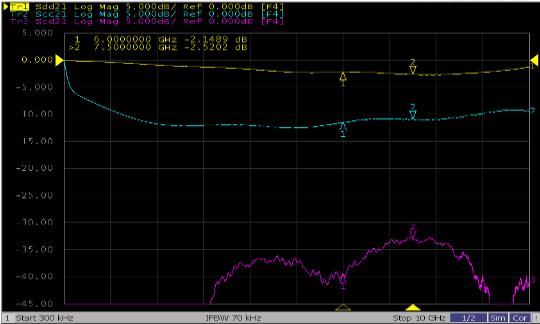

电气特性曲线图 (TCPWCH-2012HD-400TR) | |
1.TDR Impedance Curve (For HDMI) | 2.Insertion Loss Curve (For HDMI) |
![]() |
![]() |

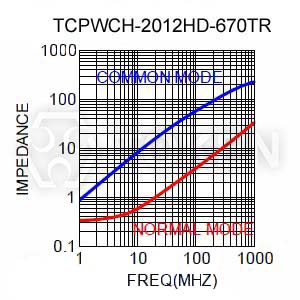

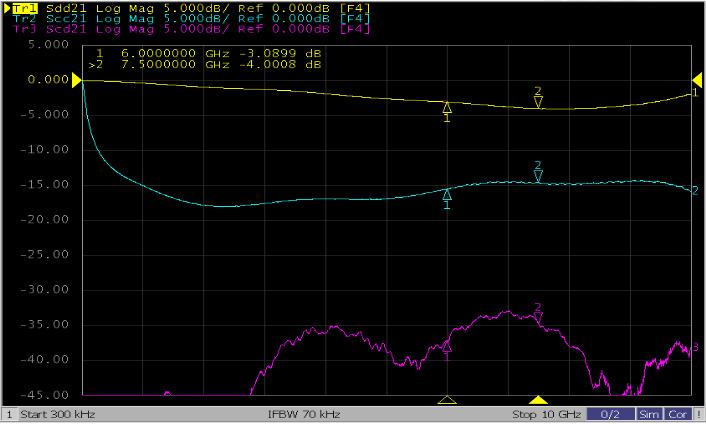

电气特性曲线图 (TCPWCH-2012HD-670TR) | |
1.TDR Impedance Curve (For HDMI) | 2.Insertion Loss Curve (For HDMI) |
![]() |
![]() |

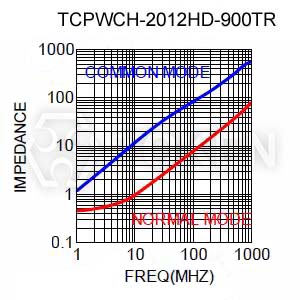

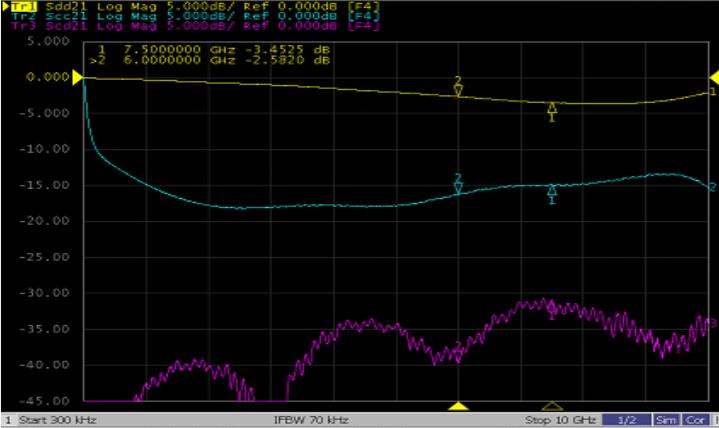

电气特性曲线图 (TCPWCH-2012HD-900TR) | |
1.TDR Impedance Curve (For HDMI) | 2.Insertion Loss Curve (For HDMI) |
![]() |
![]() |

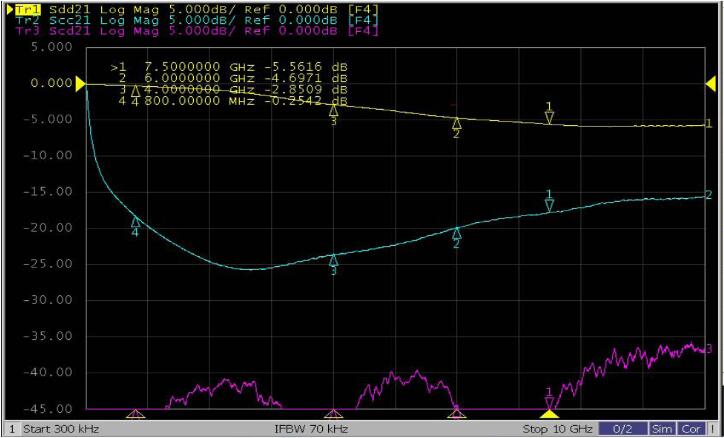

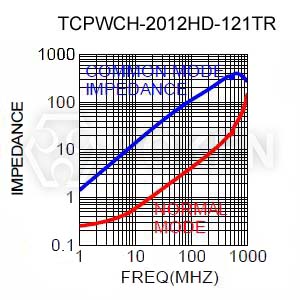

电气特性曲线图 (TCPWCH-2012HD-121TR) | |
1.TDR Impedance Curve (For HDMI) | 2.Insertion Loss Curve (For HDMI) |
![]() |
![]() |
料号标识 (TCPWCH) | |||||||||||||||||||||||||||||||||||||||
TCPWC | H | - | 2012 | HD | - | 400 | TR | ||||||||||||||||||||||||||||||||
![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
