讯号线用共模滤波器-薄型化共模电感 (TCPWCS) 低厚度型
共模扼流圈广泛应用于高速串行数据传输，特别是当传输介质是连接两个子系统的电缆时。旨在用于减少电缆的电磁辐射，并有助于满足法规要求。由于共模扼流圈直接在数据通路中，它们的电气特性会影响通过电缆传输的差分信号的性能。德铭特电子共模扼流圈坚固的结构，优良电气特性和多样规格参数，为硬件工程师提供了选择，及正确组件应用信息。
德铭特电子 (TCPWCS) 提供完整共模电感尺寸 1.6 x 0.8 mm (0603) 及 2.0 x 1.2 mm (0805)，厚度仅 0.8mm 和 0.9 mm (最大高度)。使它们成为目前最超薄的共模扼流圈。直流阻抗 DCR 从 0.25 欧姆到 0.80 欧姆，额定电流达 500 mA，范围宽广电感值可满足多方面设计要求。所有 (TCPWCS)共模扼流圈为无卤素，符合 RoHS 标准，Lead-Free 无铅要求。
TCPWCS-160808/201209 系列，常应用于板卡设计中，起 EMI 滤波作用，可抑制高速信号线产生的电磁波向外辐射发射。卓越的温度稳定性，性能的变化接近于线性。有效地抑制高共模噪音及低差模噪声，稳定高速信号波形，提高电子设备抗干扰能力，是杂讯抑制最佳对策。
德铭特可根据要求提供定制。德铭特也可以生产超出这些规格的电感器。与 TDK、Murata 共模电感、及 Vishay 共模扼流圈兼容。产品符合 RoHS，无铅焊接技术及 100% 无铅，充分满足客户及环境保护。联系我们的销售部门以获取更详细的信息。
下载 PDF 版本: 讯号线用共模滤波器-薄型化共模电感 (TCPWCS) 低厚度型。
特性 :- 低厚度和小尺寸设计。
- 0805 , 0603 绕线芯片工艺标准。
- 在较高频率 500MHz 以上 , 有最佳 EMI 抑制效果。
- 对信号波形影响小。
- 防止高速信号辐射 , 如 USB 2.0 , IEEE1394 或 LAN 接口。
- 适用于 NB , DSC , 移动设备设计。

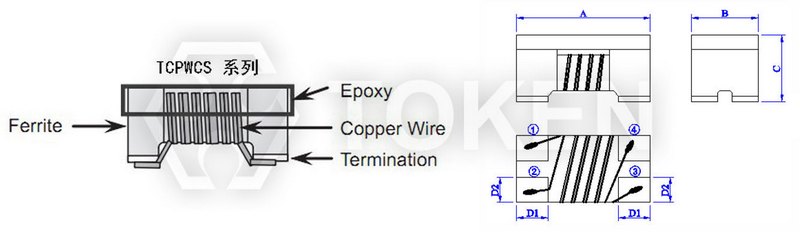

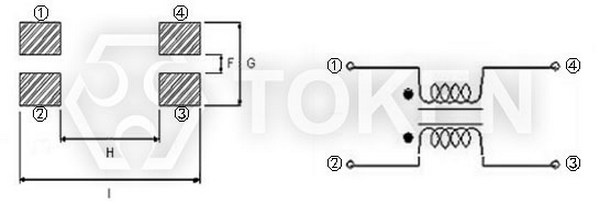

| 尺寸结构图 (TCPWCS) | |||||||||||
|
|||||||||||
| 型号 | A | B | C | D1 TYP |
D2 TYP |
F TYP |
G TYP |
H TYP |
I TYP |
||
| TCPWCS-160808 (0603) |
1.60±0.20 (0.063±0.008) |
0.80±0.30 (0.031±0.012) |
0.80±0.20 (0.031±0.008) |
0.30 (0.012) |
0.30 (0.012) |
0.30 (0.012) |
1.00 (0.039) |
0.70 (0.028) |
2.10 (0.083) |
||
| TCPWCS-201209 (0805) |
2.00±0.20 (0.079±0.008) |
1.20±0.30 (0.047±0.012) |
0.90±0.20 (0.035±0.008) |
0.45 (0.018) |
0.40 (0.016) |
0.40 (0.016) |
1.20 (0.047) |
0.80 (0.031) |
2.60 (0.102) |
||
| 电器特性规格 (TCPWCS-160808) | |||||
| 产品料号 | 阻抗 (Ω) | 公差 ±% | 测试频率 (MHz) Max. |
直流电阻 (Ω) Max. |
额定电流 (mA) Max. |
| 100MHz | |||||
| TCPWCS-160808-100TR | 10 | 25% | 100 | 0.30 | 500 |
| TCPWCS-160808-200TR | 20 | 25% | 100 | 0.40 | 400 |
| TCPWCS-160808-300TR | 30 | 25% | 100 | 0.45 | 350 |
| TCPWCS-160808-450TR | 45 | 25% | 100 | 0.50 | 300 |
| TCPWCS-160808-600TR | 60 | 25% | 100 | 0.50 | 300 |
| TCPWCS-160808-670TR | 67 | 25% | 100 | 0.50 | 300 |
| TCPWCS-160808-900TR | 90 | 25% | 100 | 0.55 | 250 |
| TCPWCS-160808-121TR | 120 | 25% | 100 | 0.80 | 200 |
| TCPWCS-160808-161TR | 160 | 25% | 100 | 0.80 | 200 |

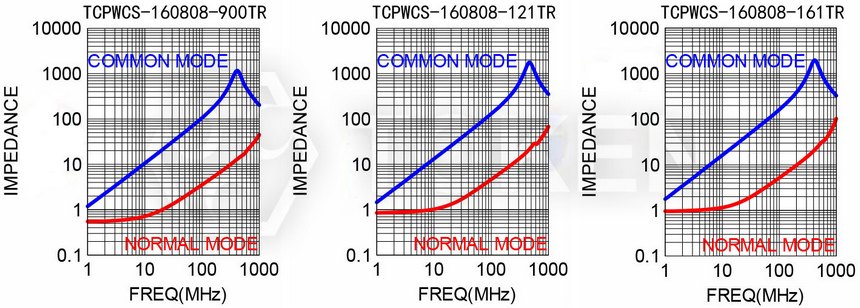

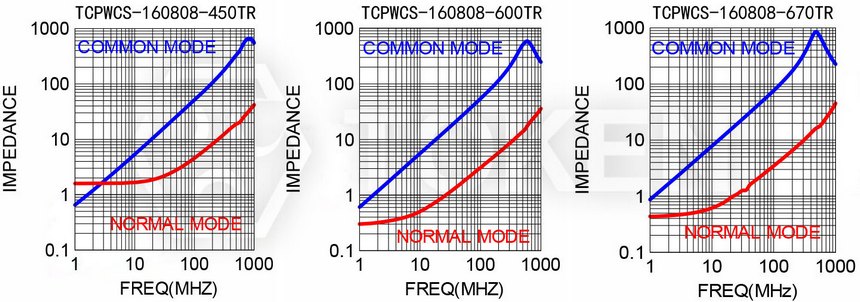

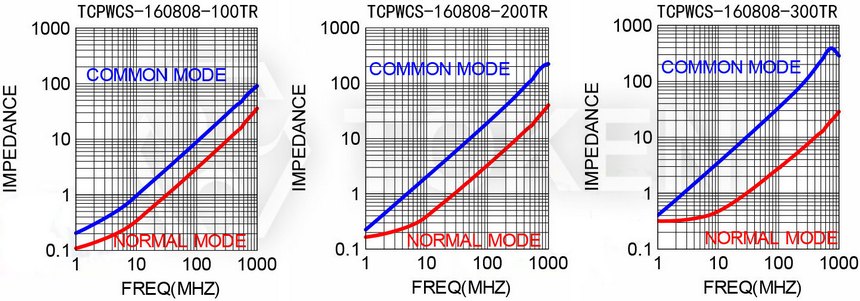

| 阻抗 VS 频率曲线图 (TCPWCS-160808) | |||
|
注: 工作温度: -40°C+85°C.
| 电气特性规格 (TCPWCS-201209) | |||||
| 产品料号 | 阻抗 (Ω) | 公差 ±% | 测试频率 (MHz) Max. |
直流电阻 (Ω) Max. |
额定电流 (mA) Max. |
| 100MHz | |||||
| TCPWCS-201209-120TR | 12 | 25% | 100 | 0.25 | 500 |
| TCPWCS-201209-900TR | 90 | 25% | 100 | 0.35 | 400 |
| TCPWCS-201209-121TR | 120 | 25% | 100 | 0.40 | 500 |
| TCPWCS-201209-181TR | 180 | 25% | 100 | 0.50 | 250 |

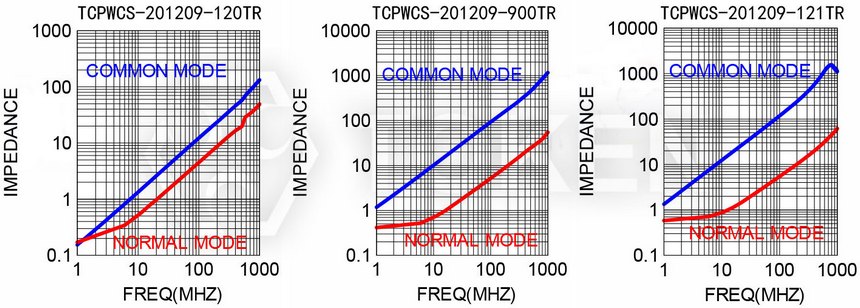

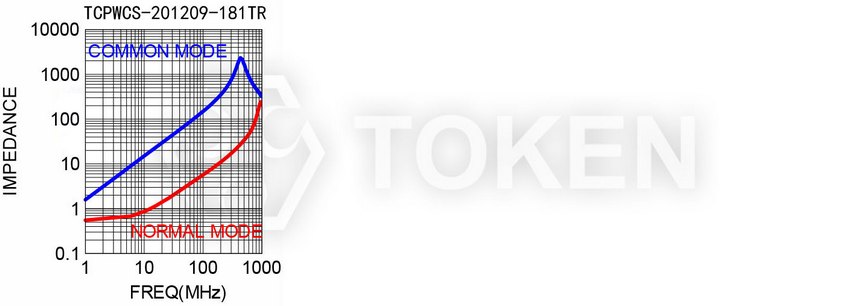

| 阻抗 VS 频率曲线图 (TCPWCS-201209) | ||
|
注: 工作温度: -40°C+85°C.
| 料号标识 (TCPWCS) | ||||||||||||||||||||||||||||||||||||||
| TCPWC | S | - | 160808 | 900 | TR | |||||||||||||||||||||||||||||||||
 | | | | | ||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||
