椭圆电阻 扁型电阻 扁平电阻 扁形电阻 扁管电阻 (ZR)

平板电阻 椭圆电阻 扁型电阻 - ZR 系列

当空间受限时，德铭特的“薄”堆叠（ZR）功率扁型电阻是您最佳的选择

德铭特电子椭圆扁平形电阻器 ZR 制动系列，具有超薄特性适合安装在高度受限制的空间配置。由于绕性佳，可制成多端子，低感抗电阻，PC 板插入型及各类组合方式。适用于负载测试，产业机械，电力分配，仪器设备，自动控制装置...等，

起动型 ZR 系列扁平型电阻器，于平形陶瓷管上固定两个引出端子，陶瓷管上缠绕铜镍或镍铬合金之电阻线，并于表面施以耐高温之不燃性树脂涂装补覆，待电阻体阴干后，经由高温处理固定绝缘，并配装固定脚架而成。

德铭特电子生产的平板式扁型电阻器 ZR 系列，符合 RoHS，和无铅标准。对于规格外参数和客户定制的特殊应用，请与德铭特业务部门联系，商讨细节。

无电感特性：采用 Ayrton Perry 无感绕线法，如需订购此类产品，请于产品料号尾码加上 "N" 。
应用注意：当电阻器叠加时，需使用垫片或间隔，以确保电阻空间和改善功耗。

下载 PDF 版本: 平板电阻 椭圆电阻 扁型电阻 - ZR 系列。

适用于 :
  1. 教学模拟，马达启动
  2. 仪器设备，电力分配
  3. 产业机械，负载测试
  4. 自动控制装置
通用规格 :
  1. 40W~300W - ZDR 绕线制动型固定式平板电阻。
  2. 60W~450W - ZQR 绕线制动型波浪式平板电阻。
  3. 40W~450W - ZDN 线绕制动型固定式扁型无感电阻。
  4. 60W~450W - ZQN 线绕制动型波浪式扁型无感电阻。
扁平型固定式绕线 (ZDR) 40W ~ 300W 尺寸

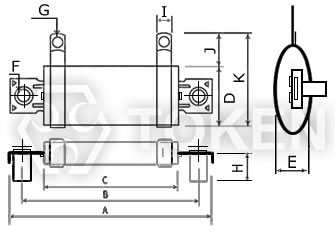

扁平式 (ZDR 40W ~ 300W) 尺寸图
扁平式 (ZDR 40W ~ 300W) 尺寸图
功率 尺寸(Unit: mm) 阻值范围 (Ω)
A B C D E F G H I J K
40W 83 70 50 28 11 5.2 4.1 13 6.5 12 42 1~1KΩ
55W 123 110 90 28 11 5.2 4.1 13 6.5 12 42 1.5~2KΩ
70W 153 140 120 28 11 5.2 4.1 13 6.5 12 42 2~3KΩ
95W 183 170 150 28 11 5.2 4.1 13 6.5 12 42 2.5~4KΩ
100W 193 180 160 28 11 5.2 4.1 13 6.5 12 42 3~5KΩ
120W 218 205 185 28 11 5.2 4.1 13 9 12 42 3.5~6KΩ
150W 218 205 185 35 11 5.2 5.2 13 9 13 48 4~7KΩ
200W 243 230 210 35 11 5.2 5.2 13 9 13 48 4.5~8KΩ
250W 287 274 254 35 11 5.2 5.2 13 9 13 48 5~9KΩ
300W 333 320 300 35 11 5.2 5.2 13 9 13 48 5.5~10KΩ
椭圆扁形波浪式绕线 (ZQR) 60W ~ 450W 尺寸

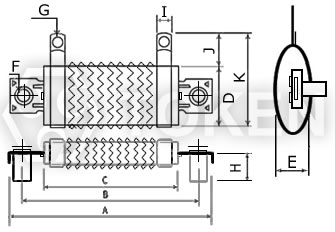

波浪扁平式 (ZQR 60W ~ 450W) 尺寸图
波浪扁平式 (ZQR 60W ~ 450W) 尺寸图
功率 尺寸 (Unit: mm) 阻值范围 (Ω)
A B C D E F G H I J K
60W 83 70 50 28 11 5.2 4.1 13 6.5 12 42 1~4Ω
80W 123 110 90 28 11 5.2 4.1 13 6.5 12 42 1.5~5Ω
100W 153 140 120 28 11 5.2 4.1 13 6.5 12 42 2~7Ω
140W 183 170 150 28 11 5.2 4.1 13 6.5 12 42 2.5~9Ω
150W 193 180 160 28 11 5.2 4.1 13 6.5 12 42 3~10Ω
180W 218 205 185 28 11 5.2 4.1 13 9 12 42 3.5~12Ω
225W 218 205 185 35 11 5.2 5.2 13 9 13 48 4~15Ω
300W 243 230 210 35 11 5.2 5.2 13 9 13 48 4.5~20Ω
375W 287 274 254 35 11 5.2 5.2 13 9 13 48 5~25Ω
450W 333 320 300 35 11 5.2 5.2 13 9 13 48 5.5~30Ω
扁型固定式无感量线绕 (ZDN) 40W ~ 300W 尺寸
扁平式无感型 (ZDN 40W ~ 300W) 尺寸图
扁平式无感型 (ZDN 40W ~ 300W) 尺寸图
功率 尺寸 (Unit: mm) 阻值范围(Ω)
A B C D E F G H I J K
40W 83 70 50 28 11 5.2 4.1 13 6.5 12 42 1~1KΩ
55W 123 110 90 28 11 5.2 4.1 13 6.5 12 42 1.5~2KΩ
70W 153 140 120 28 11 5.2 4.1 13 6.5 12 42 2~3KΩ
95W 183 170 150 28 11 5.2 4.1 13 6.5 12 42 2.5~4KΩ
100W 193 180 160 28 11 5.2 4.1 13 6.5 12 42 3~5KΩ
120W 218 205 185 28 11 5.2 4.1 13 9 12 42 3.5~6KΩ
150W 218 205 185 35 11 5.2 5.2 13 9 13 48 4~7KΩ
200W 243 230 210 35 11 5.2 5.2 13 9 13 48 4.5~8KΩ
250W 287 274 254 35 11 5.2 5.2 13 9 13 48 5~9KΩ
300W 333 320 300 35 11 5.2 5.2 13 9 13 48 5.5~10KΩ
扁型波浪式无感量线绕 (ZQN) 60W ~ 450W 尺寸

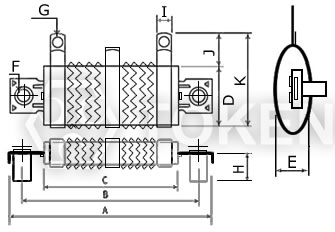

无感型波浪扁平式 (ZQN 60W ~ 450W) 尺寸图
无感型波浪扁平式 (ZQN 60W ~ 450W) 尺寸图
功率 尺寸(Unit: mm) 阻值范围 (Ω)
A B C D E F G H I J K
60W 83 70 50 28 11 5.2 4.1 13 6.5 12 42 1~4Ω
80W 123 110 90 28 11 5.2 4.1 13 6.5 12 42 1.5~5Ω
100W 153 140 120 28 11 5.2 4.1 13 6.5 12 42 2~7Ω
140W 183 170 150 28 11 5.2 4.1 13 6.5 12 42 2.5~9Ω
150W 193 180 160 28 11 5.2 4.1 13 6.5 12 42 3~10Ω
180W 218 205 185 28 11 5.2 4.1 13 9 12 42 3.5~12Ω
225W 218 205 185 35 11 5.2 5.2 13 9 13 48 4~15Ω
300W 243 230 210 35 11 5.2 5.2 13 9 13 48 4.5~20Ω
375W 287 274 254 35 11 5.2 5.2 13 9 13 48 5~25Ω
450W 333 320 300 35 11 5.2 5.2 13 9 13 48 5.5~30Ω
椭圆扁形平板式电阻器 (ZR) 料号标识
ZDR 250W 250R J
型号
ZDR
ZQR
ZDN
ZQN
额定功率 (W)
40W~300W
60W~450W
40W~300W
60W~450W
阻值 (Ω)
0R1 0.1Ω
1R 1Ω
10R 10Ω
12R 12Ω
12K 12KΩ
阻值公差 (%)
H ±3%
J ±5%
K ±10%
