片状厚膜分压电阻器 (HI83)
分压网络 (HI83) 是德铭特电子有限公司新一代厚膜无感片状分压电阻器，采取高品质氧化钌电阻材料以 96％ 氧化铝陶瓷做基体，低温度系数，高导热性，体积小，可靠性高。可客制化引脚导线端子或无引线导电垫。
德铭特片状厚膜分压电阻器 (HI83) 为广泛的电阻值范围提供稳定的性能，电压额定值高达 35K。最大分压比 1000：1 ( 分压比大于 1000：1 ，如 2000：1，4000：1，及 5000：1 可应要求提供)，最小分压比为 40:1。
分压器 (HI83) 的低温度系数可用于高稳定性电路应用。节省空间的平面封装为传统的高压电阻提供了替代方案。主要应用于精密仪表，驱动电路，电源，变压器，高压电力设备，和任何需要在高电压环境中操作的电器等领域。
片状厚膜分压器 (HI83) 的主要构成：端子连接导体和氧化钌电阻材料以无感图案印刷到 96％ 氧化铝基底的表面上。然后应用丝网印刷保护，然后连接端子。磷青铜焊料涂覆于引线框架终端焊接，浸入 SnAgCu 中，符合以下 IEC 可焊性要求。
德铭特 (HI83) 片状厚膜精密分压器，符合 RoHS 和无铅标准，提供更有竞争力的价格和快速交货服务。对于规格外的技术要求和特殊的应用，请与德铭特的业务代表联系。
下载 PDF 版本: 片状厚膜分压电阻器 (HI83)。
应用注意事项 :
- 由于可能出现在端子和任何相邻金属部件之间的高电压，片状厚膜分压电阻器应安装在与其他导体有足够的距离。
- 对于一些超高压应用，需要将组分浸入油或 SF6 气体中或将其置于无空隙的矽氧烷化合物中以减少电晕或表面电弧。 丝网印刷保护适用于这些应用。
- 片状厚膜分压电阻器由高值 R1 和低值 R2 组成。 分压电阻器的分压比 Ratio = R2 : (R1 + R2)。
特性 :
- 高精度。无感设计。
- 高耐压。阻值范围宽。
- 定制设计服务。符合 RoHS 标准。
应用 :
- 脉冲调制器，雷达脉冲形成网络。
- X-ray/显像设备，和 EMI 闪电抑制。
- 电容器的消弧电路，高电压缓冲电路。
- 冲击电压发生器。电弧炉阻尼，能源研究。
| 片状厚膜分压器 (HI83) - 组件构成 | |||
|
膜材质 (a) | 钌系浆料 | |
| 基材 (b) | 95%三氧化二铝 | ||
| 包封材质 (c) | 高温硅树脂 | ||

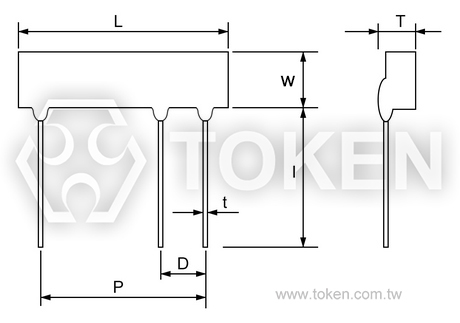

| 片状分压电阻器 (HI83) - 尺寸规格 (单位: mm) | ||||||||||
| ||||||||||
| 型号 | 额定功率 (W) | 最大工作电压 (KV) | L ±0.5 mm | W ±0.5 mm | D ±0.5 mm | P ±1 mm | I ±1 mm | T ±0.5 mm | t ±0.05 mm | |
| HI83-04 | 1/4W | 10 | 25 | 5 | 4 | 22.6 | 20 | 2 | 0.6 | |
| HI83-02 | 1/2W | 15 | 35 | 5 | 5 | 32 | 20 | 2 | 0.6 | |
| HI83-10 | 1W | 15 | 30 | 8 | 6 | 27 | 20 | 2 | 0.6 | |
| HI83-20 | 2W | 20 | 45 | 10 | 6 | 42 | 20 | 2 | 0.6 | |
| HI83-30 | 3W | 25 | 60 | 10 | 8 | 59 | 20 | 3 | 1 | |
| HI83-50 | 5W | 30 | 80 | 20 | 10 | 76.5 | 40 | 3.5 | 1 | |
| 电气规格 - (HI83) | ||||||
| 型号 | HI83-04 | HI83-02 | HI83-10 | HI83-20 | HI83-30 | HI83-50 |
| 额定功率 @70°C (W) | 1/4W | 1/2W | 1W | 2W | 3W | 5W |
| 元器件置于空气中，电压受限于直流或交流 pk (kv) | 6KV | 10KV | 15KV | 15KV | 20KV | 25KV |
| 电阻值 (Ω) | 10K – 1G | 50K – 1G | 100K – 1G | 100K – 1G | 100K – 1G | 100K – 1G |
| 精度公差 (%) | 1, 5 | |||||
| 分压比公差 (%) | 0.25, 0.5, 1 | |||||
| TCR (20°C to 70°C) (ppm/°C) | 50, 100 | |||||
| Tracking TCR (20°C to 70°C) (ppm/°C) | 25, 50 | |||||
| 阻值公称标准值 | E24 系列 (R1 + R2) 和 R2 | |||||
| 环境温度范围 (°C) | -55 to +125 | |||||
| 绝缘电阻 @500V (Ω) | >10G | |||||
| 绝缘强度 (V) | >1000 | |||||
| 测试规格 (HI83) | ||
| 测试项目 | 条件 | 规格 |
| 温度冲击 | -65°C ~ 155°C 5 次循环。 | ΔR ≤ ±(0.2%R + 0.01Ω ) |
| 短时间过负载超载 | 5 倍额定功率，但不超过最大连续工作电压的 1.5 倍，连续 5 秒钟。 | ΔR ≤ ±(0.2%R + 0.01Ω ) |
| 负载寿命 | 额定功率下 1000 小时。 | ΔR ≤ ±(0.5%R + 0.01Ω ) |
| 稳态湿热 | 40°C，RH≥95%，240 小时。 | ΔR ≤ ±(0.4%R + 0.01Ω ) |

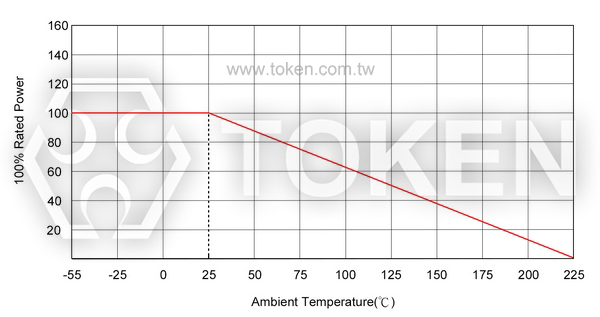

| 降功耗曲线 |
|
HI83 无感及玻璃釉膜的蛇形转印图案设计 - 先进技术
无电感量性能特点：
- HI83 无感设计，采用了玻璃釉膜蛇形电阻皮膜图样设计模式，电阻皮膜可设计为曲折线与通电电流方向相反，
从而实现在整个电阻长度的最大电通量，及电感量中和互消。 - 这种高效率的无电感量设计，不会降额的任何电阻性能优势，非常适合要求高频率的产品应用。
蛇形图案丝印设计：

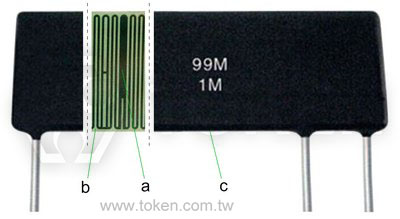

- HI83 型高压电阻器，精密结合德铭特的厚膜技术 - 无感蛇纹电阻皮膜丝网转印工艺，将矽树脂涂层印刷到精密陶瓷基板上。
- 采用先进电脑辅助设计 (CAD)，将电阻皮膜蛇纹路径与电阻涂料路径图案依电阻值调适到最佳化，提供了一个完整高压无感电阻器的封装。
- 帽盖或引线脚焊接组装，压入电阻瓷棒两端，精加工电阻器，以提供坚固的终端电极连接。
示例：
HI83-20 的分压比为 1：1000，R1 = 99.9MΩ ，R2 = 100KΩ (总 R1 + R2 = 100MΩ)，
绝对 TCR 50ppm/°C, 相对 TCR 25ppm/°C，绝对公差 1％ 和相对公差 0.5％。
HI83-20 的分压比为 1：1000，R1 = 99.9MΩ ，R2 = 100KΩ (总 R1 + R2 = 100MΩ)，
绝对 TCR 50ppm/°C, 相对 TCR 25ppm/°C，绝对公差 1％ 和相对公差 0.5％。
| 厚膜分压器 (HI83) - 料号标识 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| HI83 | 20 | C2C3 | 100M | 100K | FD | ||||||||||||||||||||||||||||||||||||||||||||||||
 | | | | | | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
